【ADTECHNO UHD_QOTRの基本概要】
ADTECHNO（エーディテクノ）の「UHD_QOTR」は、4K UHD対応の3G-SDI信号を最大6系統まで同時に伝送できる高性能な光延長器の送受信機セットです。本製品は、送信機（TX）と受信機（RX）から構成されており、1本のシングルモード光ファイバーケーブルを使用することで、大容量かつ高品質な映像信号を長距離にわたって劣化なく伝送することが可能です。映像制作や放送の現場において、複数のカメラ映像やリターン映像のやり取りは欠かせませんが、従来の同軸ケーブルでは伝送距離やケーブルの取り回しに限界がありました。UHD_QOTRは、そうした現場の課題を解決するために開発されたプロフェッショナル向けのソリューションであり、4K映像の普及に伴い増加する高解像度・多チャンネル伝送のニーズに高いレベルで応えます。堅牢な設計と安定した動作により、過酷な現場環境でも安心して使用できる信頼性を備えています。

【4K UHD映像とマルチチャンネル伝送の実現】
本製品の最大の特徴は、4K UHD（3840×2160）映像の伝送に対応している点です。3G-SDI信号を4系統束ねることで4K映像を構築する「クワッドリンク（Quad Link）3G-SDI」に対応しており、高精細な4K映像を非圧縮で伝送することができます。さらに、UHD_QOTRは単なる4K映像の片方向伝送にとどまりません。送信機から受信機への4系統の3G-SDI伝送に加えて、受信機から送信機への2系統の3G-SDI伝送（リターン映像など）を同時に行うことが可能です。これにより、合計6系統の3G-SDI信号を1本の光ファイバーケーブルで双方向にやり取りすることができ、メインの4Kカメラ映像を中継車やスイッチャーに送りながら、同時にプロンプター映像や別アングルの確認用映像、あるいはタリー信号を含んだリターン映像をカメラマン側に送り返すといった複雑なシステム構築が極めてシンプルに実現します。

【長距離伝送を可能にする光ファイバー技術】
映像制作の現場、特にゴルフやマラソンなどの広大なスポーツ会場、あるいは大規模な音楽フェスティバルやコンサートホールでは、カメラからコントロールルームまでの距離が数百メートルから数キロメートルに及ぶことが珍しくありません。一般的な同軸ケーブル（BNCケーブル）による3G-SDI信号の伝送距離は最大でも100メートル程度が限界であり、それ以上の距離を伝送するには途中に複数のリピーター（増幅器）を挟む必要があり、ノイズの混入やシステム障害のリスクが高まります。UHD_QOTRは、伝送媒体にシングルモード光ファイバーケーブル（LCコネクタ）を採用することで、最大10kmという驚異的な長距離伝送を可能にしました。光ファイバーは電磁ノイズの影響を全く受けないため、照明機材や大型スピーカー、電源ケーブルが密集する現場でも、信号の劣化や遅延、ノイズの混入を気にすることなく、極めてクリアな映像を安定して届けることができます。

【現場のニーズに応える双方向伝送と省配線化】
複数の映像信号を長距離伝送する場合、従来は信号の数だけケーブルを敷設する必要がありました。例えば、4K映像を送るための4本の同軸ケーブルと、リターン映像用の2本の同軸ケーブルを数百メートル引き回す作業は、設営スタッフにとって多大な労力と時間を要するものでした。また、大量のケーブルは重量も重く、輸送コストの増加や現場での断線リスクにも直結します。UHD_QOTRを導入することで、これら合計6本分の同軸ケーブルの役割を、わずか1本の細く軽量な光ファイバーケーブルに集約することができます。これにより、設営および撤収作業の時間を大幅に短縮できるだけでなく、ケーブルの重量や体積が劇的に削減されるため、ロジスティクス面でのメリットも計り知れません。また、配線がシンプルになることで、接続ミスやケーブルの断線といったヒューマンエラーや物理的トラブルのリスクを最小限に抑えることができ、より確実なオペレーションが可能になります。

【堅牢な設計と高い信頼性によるプロユースへの対応】
プロフェッショナルな現場で使用される機材にとって、機能性と同様に重要なのが「耐久性」と「信頼性」です。UHD_QOTRは、過酷なロケ現場や頻繁な運搬に耐えうるよう、堅牢なメタルハウジングを採用しています。また、電源コネクタには抜け防止のロック機構を備えた端子が採用されており、運用中に誤って電源ケーブルが抜けてしまうといった致命的なトラブルを未然に防ぎます。さらに、SMPTE（米国テレビ映画技術者協会）規格に準拠しているため、他社の放送用機材やスイッチャー、ルーターとの互換性も高く、既存のシステムにスムーズに組み込むことができます。フロントパネルには各チャンネルの信号入力状態や光リンクのステータスを一目で確認できるLEDインジケーターが搭載されており、万が一のトラブル発生時にも迅速な原因究明と対応が可能です。このように、UHD_QOTRは機能、操作性、耐久性のあらゆる面でプロの要求を満たす設計となっています。

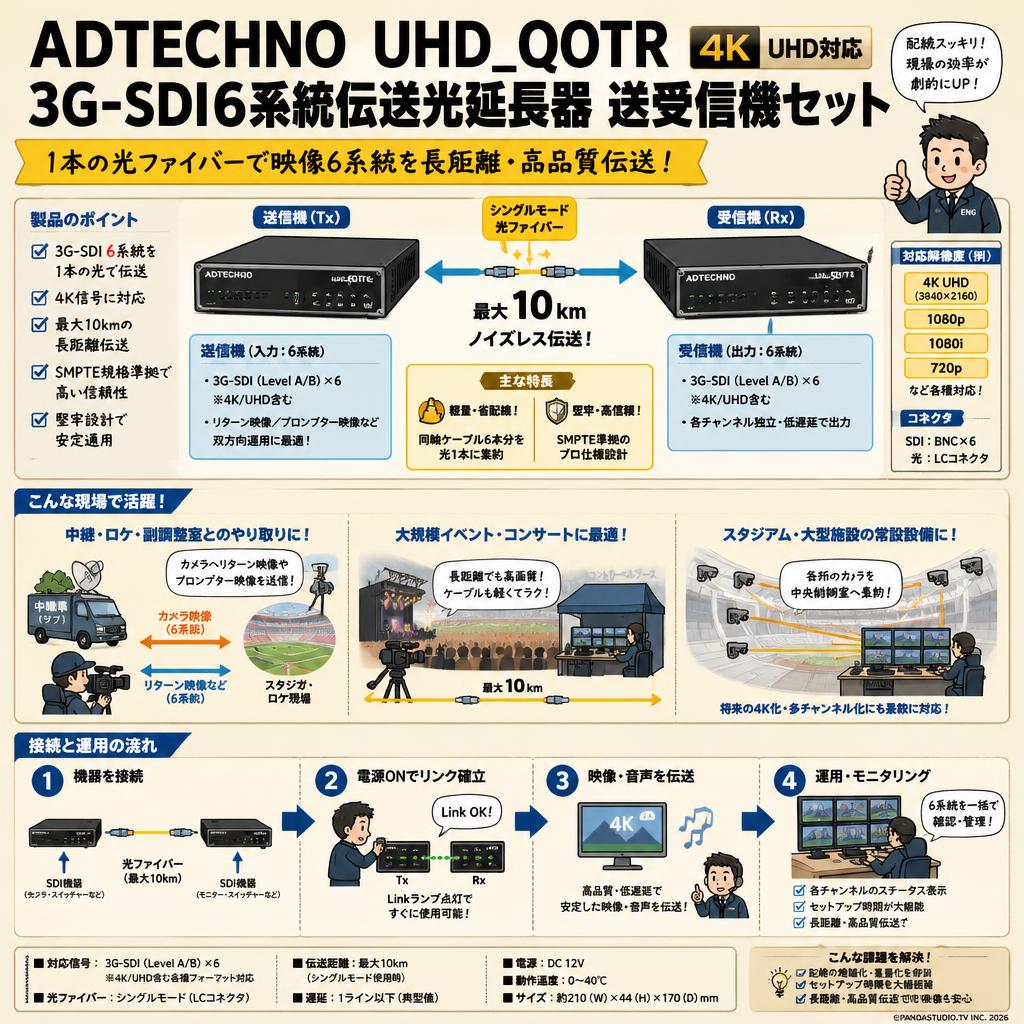

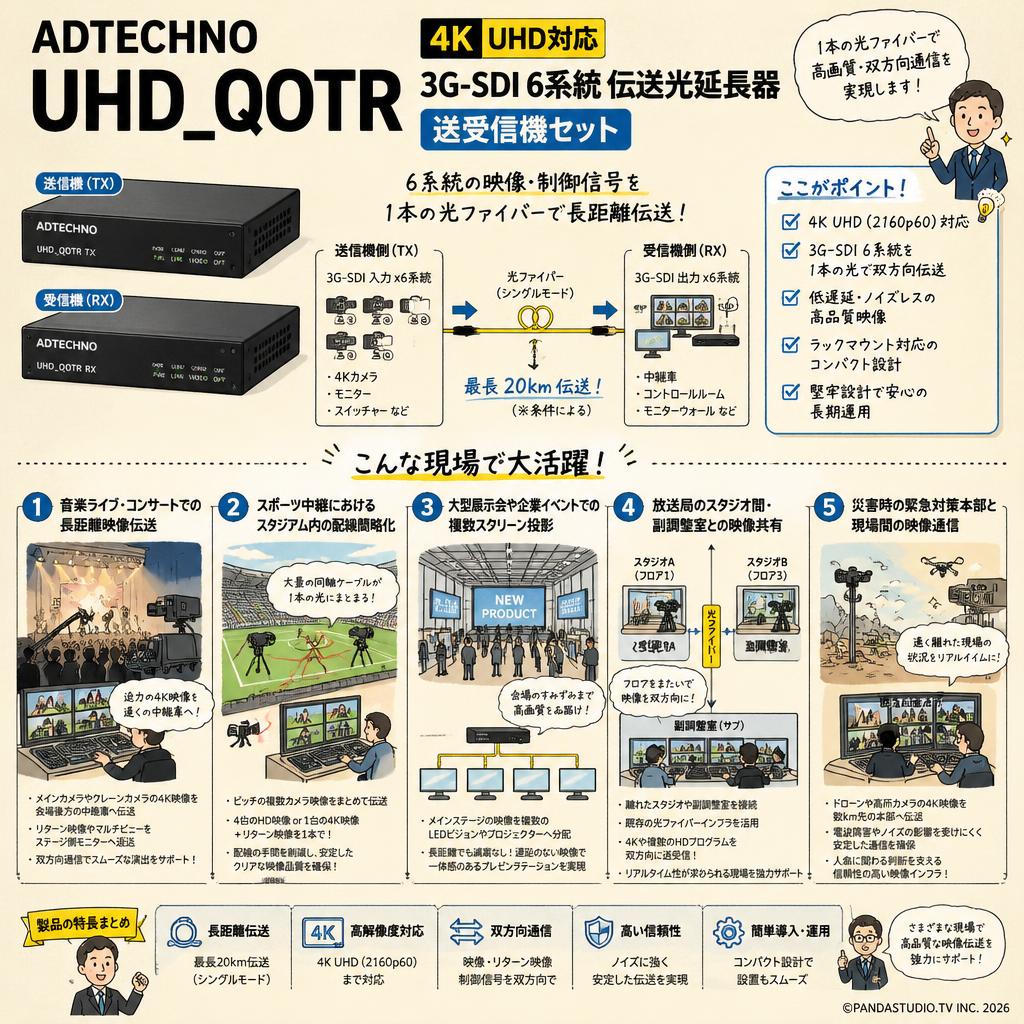

• 【放送局・ライブ配信の現場エンジニア】
  中継車や副調整室（サブ）と、スタジオやロケ現場のカメラとの間で、高品質な4K映像や複数のHD映像をやり取りする必要がある技術スタッフに最適です。特に、メインのカメラ映像を送りながら、同時にリターン映像やプロンプター用の映像をカメラマンに送り返すといった双方向の通信が求められる現場において、1本の光ファイバーで6系統の信号を伝送できる本製品は、配線の複雑さを解消し、セットアップ時間を大幅に短縮する強力なツールとなります。
• 【大規模イベントやコンサートの映像制作チーム】
  アリーナやドームクラスのコンサート、野外フェスティバルなど、ステージから映像コントロールブースまでの距離が数百メートル以上離れている環境で活動する制作チームにうってつけです。同軸ケーブルでは不可能な長距離伝送を最大10kmまでノイズレスで行えるため、広大な会場内でのカメラ配置の自由度が飛躍的に向上します。また、ケーブルの軽量化・省配線化により、過酷な設営・撤収作業の負担を軽減し、より効率的な現場運営を可能にします。
• 【スタジアムや大型ホールの設備管理者】
  スポーツスタジアム、国際会議場、大型イベントホールなどの常設映像設備を管理・設計するシステムインテグレーターや施設管理者にも適しています。施設内の各所に設置されたカメラポートと中央制御室とを結ぶインフラとして導入することで、将来的な4K映像へのアップグレードや、多チャンネル化に柔軟に対応できる拡張性の高いシステムを構築できます。SMPTE規格準拠の高い信頼性と堅牢な設計により、長期間にわたる安定した運用が期待できます。

• 【音楽ライブ・コンサートでの長距離映像伝送】
  大規模なコンサート会場において、ステージ前のメインカメラやクレーンカメラから捉えた4K UHDの高精細な映像を、会場後方や場外に設置された中継車・コントロールブースへ伝送する用途に最適です。同時に、ディレクターからの指示を含んだリターン映像やマルチビュー映像をステージ側のモニターに送り返すことができ、1本の光ファイバーで双方向の円滑なコミュニケーションと映像共有が実現します。
• 【スポーツ中継におけるスタジアム内の配線簡略化】
  サッカーや野球などのスポーツ中継では、ピッチレベルに多数のカメラが配置されます。これらのカメラから放送ブースまでの距離は長く、大量の同軸ケーブルを引き回すのは困難です。本製品を使用すれば、カメラ4台分のHD映像、あるいは1台の4K映像と、解説席用のリターン映像などを1本の光ケーブルにまとめて伝送でき、設営の手間を大幅に削減しつつ、ノイズのないクリアな映像を放送波に乗せることができます。
• 【大型展示会や企業イベントでの複数スクリーン投影】
  幕張メッセや東京ビッグサイトなどの広大な展示会場で行われる企業カンファレンスや新製品発表会において、メインステージの映像を会場各所に設置された複数の大型LEDビジョンやプロジェクターへ分配・伝送するケースで活躍します。長距離でも信号の減衰がないため、会場の隅々まで遅延のない高画質な映像を届けることができ、来場者に対して一体感のある高品質なプレゼンテーションを提供できます。
• 【放送局のスタジオ間・副調整室との映像共有】
  テレビ局の社屋内で、離れたフロアにある複数のスタジオと副調整室（サブ）を接続するバックボーンとしても機能します。既存の光ファイバーインフラを活用することで、フロアをまたぐような大掛かりな配線工事を行うことなく、4K映像や複数のHDプログラム映像を双方向に送受信できます。ニュース番組や情報番組など、リアルタイム性が求められ、複数の映像ソースを頻繁に切り替える現場の運用を強力にサポートします。
• 【災害時の緊急対策本部と現場間の映像通信】
  災害発生時における状況把握のため、ドローンや高所カメラで撮影された被災地の高精細な4K映像を、数キロメートル離れた安全な場所に設置された緊急対策本部へ伝送する用途にも応用できます。光ファイバーによる安定した伝送は、電波障害や周囲のノイズに影響されにくく、人命に関わる重要な意思決定を行うためのクリアで遅延のない映像インフラとして、極めて高い信頼性を発揮します。

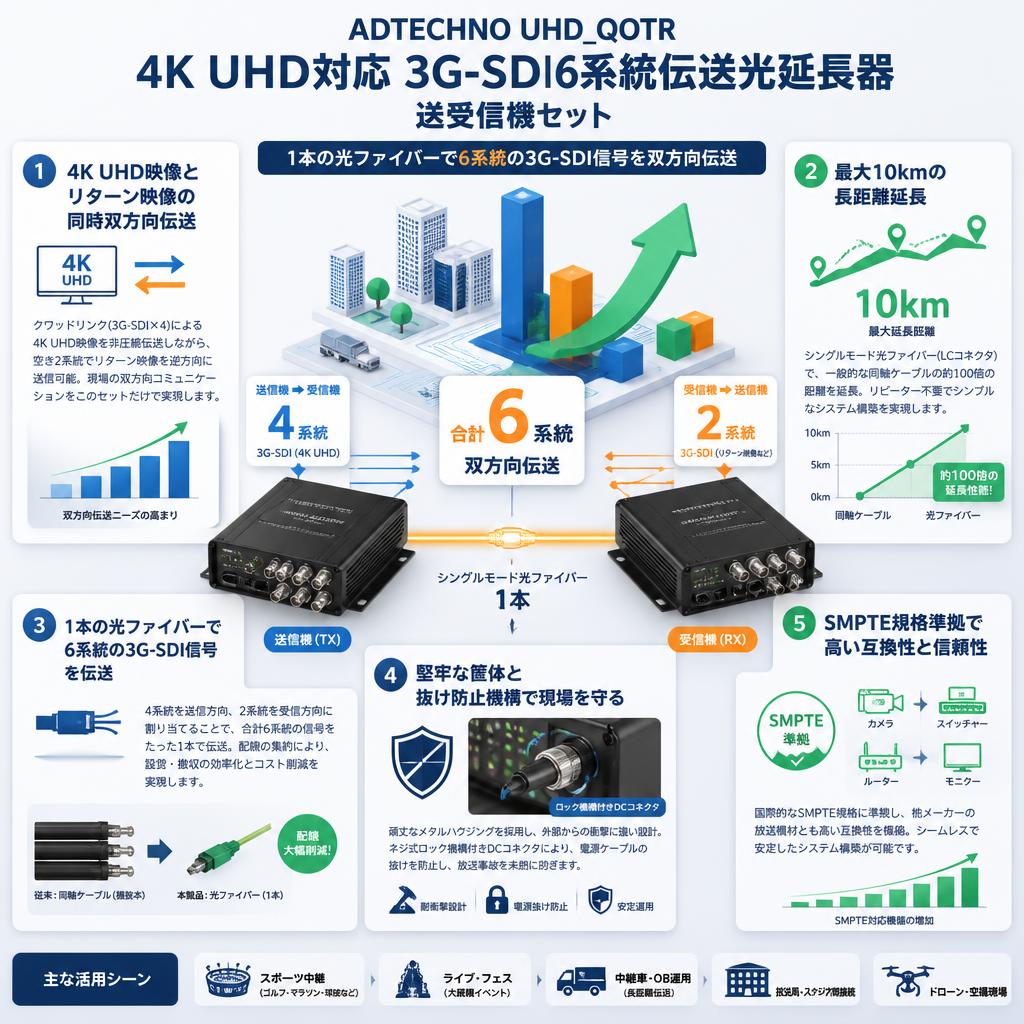

• 【1本の光ファイバーで6系統の3G-SDI信号を伝送】
  本製品最大の強みは、送信機から受信機へ4系統、受信機から送信機へ2系統、合計6系統の3G-SDI信号をたった1本のシングルモード光ファイバーケーブルで伝送できる点です。これにより、従来は複数本の重くて太い同軸ケーブルが必要だった複雑な配線を1本に集約でき、設営・撤収の大幅な時間短縮、輸送コストの削減、そして現場でのケーブル取り回しの飛躍的な向上を実現します。
• 【4K UHD映像とリターン映像の同時双方向伝送】
  クワッドリンク（3G-SDI×4）による4K UHD映像の非圧縮伝送に対応しながら、同時に空いている2系統を利用してリターン映像などを逆方向に送ることができます。メインの4Kカメラ映像をスイッチャーに送りつつ、現場のカメラマンにはプログラムアウト映像やプロンプター用の映像を返すといった、プロの現場で必須となる双方向の映像コミュニケーションがこのセットだけで完結します。
• 【シングルモード光ファイバーで最大10kmの長距離延長】
  一般的な同軸ケーブルでは100m程度が限界とされる3G-SDI信号を、LCコネクタ仕様のシングルモード光ファイバーを使用することで、最大10kmという圧倒的な距離まで延長可能です。リピーター（増幅器）を途中に挟む必要がないため、システム全体がシンプルになり、ゴルフ中継やマラソン、大規模野外フェスなど、広大なエリアをカバーする必要がある現場で絶大な威力を発揮します。
• 【現場でのトラブルを防ぐ堅牢な筐体と抜け防止機構】
  プロの過酷な現場での使用を想定し、本体には外部からの衝撃に強い頑丈なメタルハウジングを採用しています。また、電源供給部にはネジ式のロック機構付きDCコネクタを採用しており、運用中に足が引っ掛かるなどして誤って電源ケーブルが抜けてしまうといった致命的な放送事故を未然に防ぎます。高い耐久性と安全設計により、いかなる環境下でも安心してミッションクリティカルな業務に集中できます。
• 【SMPTE規格準拠による高い互換性と信頼性】
  映像・放送業界の国際的な標準規格であるSMPTE（Society of Motion Picture and Television Engineers）規格に厳格に準拠して設計されています。これにより、他メーカーのカメラ、スイッチャー、ルーター、モニターなどの放送用機材と接続した際にも相性問題が起きにくく、シームレスで安定したシステム構築が可能です。既存の機材環境にそのまま組み込める汎用性の高さも大きな魅力です。

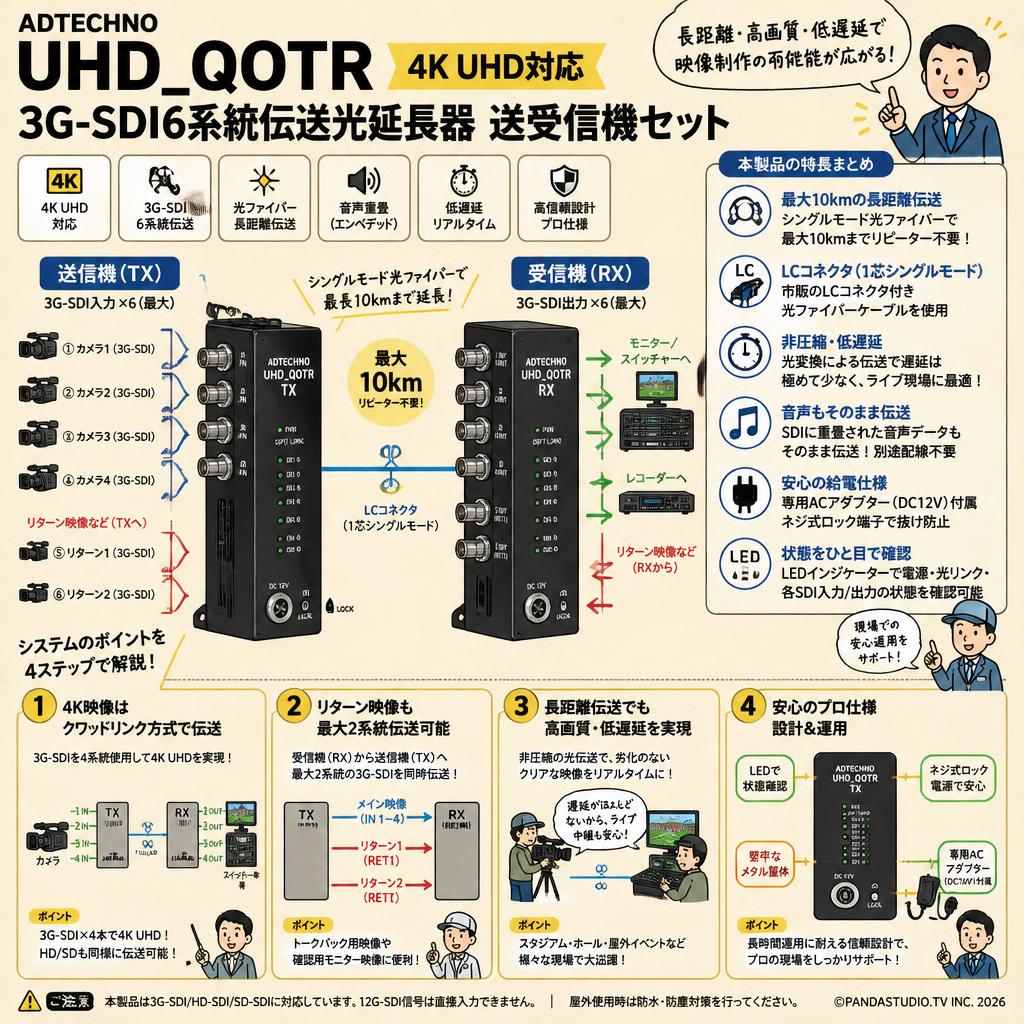

• Q. 伝送可能な最大距離はどれくらいですか？
  A. シングルモード光ファイバーケーブルを使用した場合、最大10kmまでの長距離伝送が可能です。途中で信号を増幅するリピーターは必要ありません。
• Q. 使用する光ファイバーケーブルのコネクタ形状は何ですか？
  A. LCコネクタ（1芯シングルモード）を採用しています。市販のLCコネクタ付きシングルモード光ファイバーケーブルをご使用いただけます。
• Q. 4K映像を伝送する場合、どのような接続になりますか？
  A. 3G-SDI信号を4系統使用するクワッドリンク（Quad Link）方式で接続します。送信機の入力1〜4にカメラからの信号を入れ、受信機の出力1〜4からスイッチャー等へ接続します。
• Q. 受信機側から送信機側へ映像を送ることはできますか？
  A. はい、可能です。受信機（RX）から送信機（TX）へ向けて、最大2系統の3G-SDI信号（リターン映像など）を同時に伝送することができます。
• Q. 映像信号に遅延は発生しますか？
  A. 本製品は非圧縮で信号を光変換して伝送するため、映像の遅延は極めて少なく、ライブ配信や生中継などのリアルタイム性が求められる現場でも問題なくご使用いただけます。
• Q. 音声信号は伝送できますか？
  A. はい、SDI信号にエンベデッド（重畳）された音声データもそのまま伝送されます。別途音声ケーブルを用意する必要はありません。
• Q. 電源の仕様はどうなっていますか？
  A. 付属の専用ACアダプター（DC 12V）を使用して給電します。本体側の電源端子はネジ式のロック機構を備えており、抜け落ちを防止します。
• Q. 12G-SDI信号には対応していますか？
  A. 本製品は3G-SDI、HD-SDI、SD-SDI信号に対応しております。1本のケーブルで12G-SDI信号を直接入力することはできませんので、4K映像の場合は3G-SDI×4本のクワッドリンクでご入力ください。
• Q. 屋外での使用は可能ですか？
  A. 本製品は防水・防塵仕様ではありません。屋外で使用する場合は、雨水や砂埃を避けるため、専用のラックケースや防水ボックスに収納してご使用ください。
• Q. 動作状況を確認するランプはありますか？
  A. はい、本体フロントパネルにLEDインジケーターを搭載しており、電源状態、光リンクの確立状態、各SDIチャンネルの信号入力状況を一目で確認することができます。

• 【設営時間の短縮に大貢献】
  大規模な音楽フェスの現場で導入しました。これまで4Kカメラの映像とリターン映像を送るために、太くて重いBNCケーブルを何本も数百メートル引き回していましたが、UHD_QOTRのおかげで細い光ファイバー1本で済むようになり、設営と撤収の時間が劇的に短縮されました。信号の安定性も抜群で、炎天下の過酷な環境でも熱暴走やリンク切れを起こすことなく、最後まで完璧に動作してくれました。
• 【双方向伝送が非常に便利】
  スポーツ中継の現場で使用しています。送信機から受信機への4K映像伝送だけでなく、受信機側から送信機側へ空きチャンネルを使ってプログラム映像やタリー信号を送り返せる機能が本当に便利です。これ一台で現場とサブ間の映像コミュニケーションが完結するため、機材の点数を減らすことができ、トラブルのリスクも低下しました。ロック付きの電源コネクタも現場の安心感を高めてくれます。
• 【遅延のなさと画質の良さに驚き】
  企業の大規模カンファレンスで、メイン会場から別ホールの大型スクリーンへ映像を伝送するためにレンタルしました。光ファイバーによる伝送は初めてでしたが、非圧縮ということもあり、遅延は全く感じられず、画質もカメラ直結と見分けがつかないほどクリアでした。LEDランプで信号の入力状況が一目でわかるので、事前の接続テストも非常にスムーズに行えました。
• 【長距離伝送の決定版】
  ゴルフ中継のような広大なエリアをカバーする現場では、同軸ケーブルの距離制限が常に悩みの種でした。UHD_QOTRは最大10kmまで伝送可能ということで、リピーターの設置や電源確保の煩わしさから完全に解放されました。光ケーブルはノイズの影響も受けないため、電源ケーブルが這い回る中継車付近でも安心して配線できます。プロの現場のニーズをよく理解して作られた製品だと思います。
• 【堅牢な造りで安心感がある】
  レンタル機材として何度も現場に持ち出していますが、金属製の頑丈な筐体のおかげで、多少ラフに扱っても全く問題ありません。他社製のスイッチャーやルーターと組み合わせて使用しても、SMPTE規格準拠のおかげか相性問題に遭遇したことは一度もありません。12G-SDIの1本伝送には対応していませんが、クワッドリンク環境が整っている現場であれば、間違いなく最強の延長器の一つです。

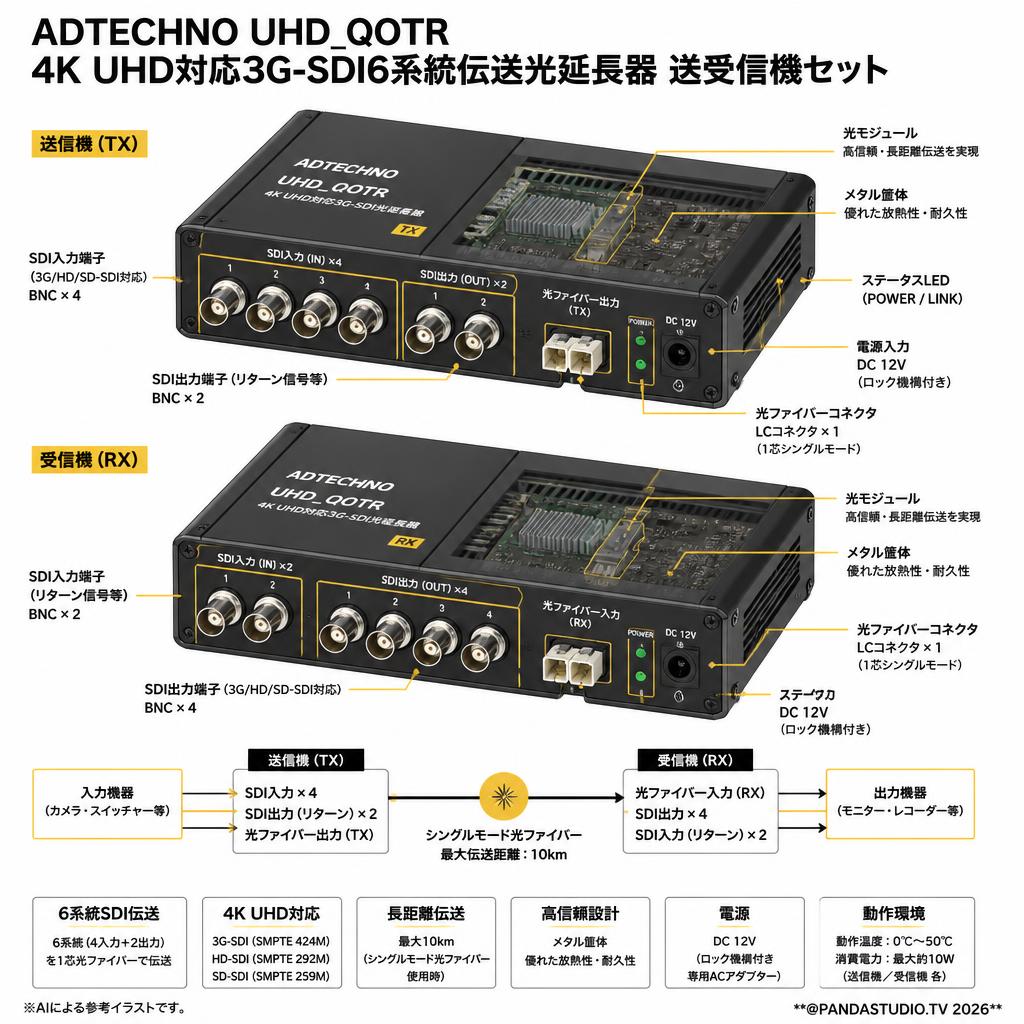

• 製品名： 4K UHD対応3G-SDI6系統伝送光延長器 送受信機セット
• 型番： UHD_QOTR
• SDI入力端子（送信機）： BNC × 4（3G/HD/SD-SDI対応）
• SDI出力端子（送信機）： BNC × 2（受信機からのリターン信号等を出力）
• SDI入力端子（受信機）： BNC × 2（送信機へのリターン信号等を入力）
• SDI出力端子（受信機）： BNC × 4（送信機からの信号を出力）
• 光ファイバーコネクタ： LCコネクタ × 1（1芯シングルモード）
• 最大伝送距離： 10km（シングルモード光ファイバー使用時）
• 対応フォーマット： 3G-SDI (SMPTE 424M)、HD-SDI (SMPTE 292M)、SD-SDI (SMPTE 259M)

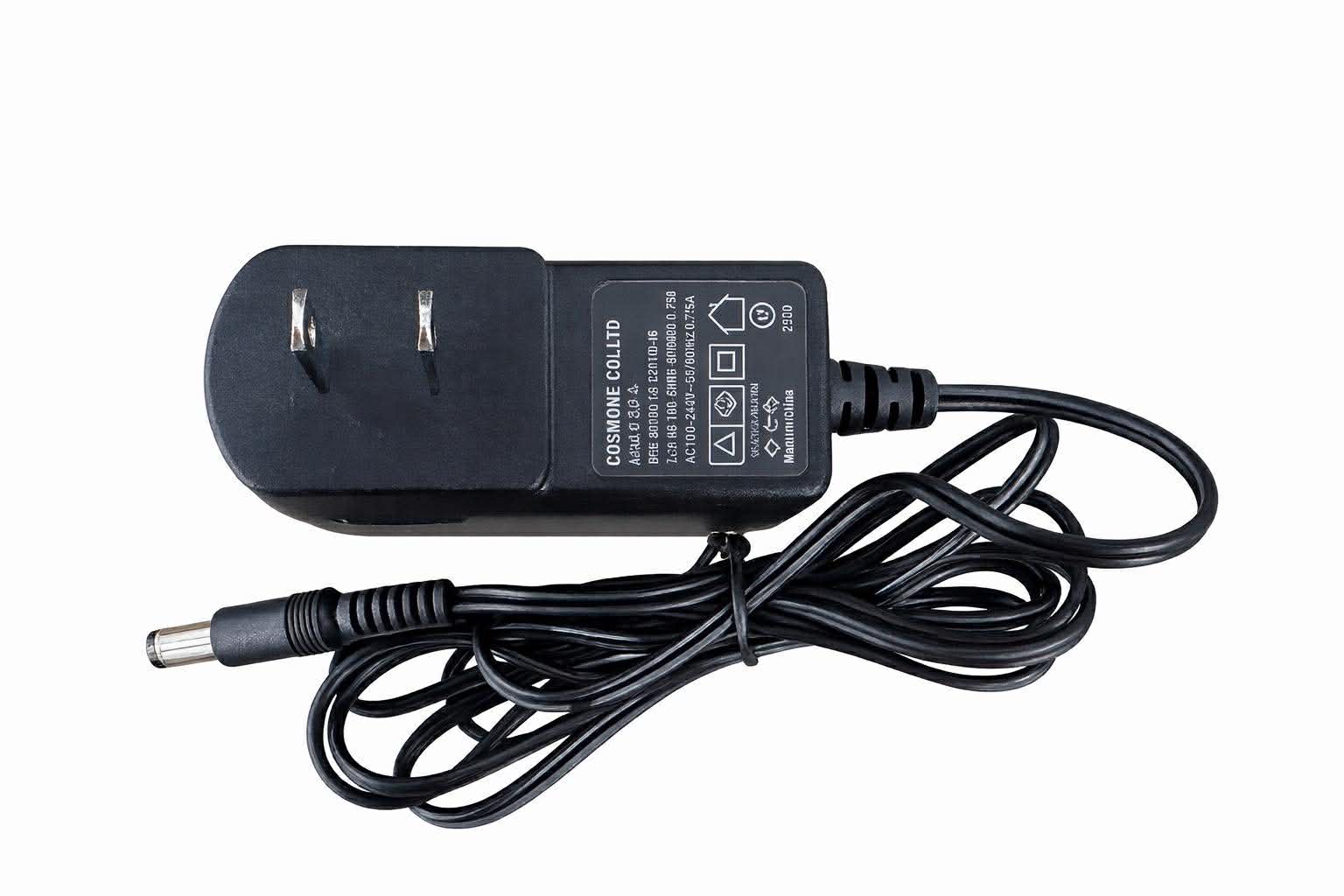

• 電源： DC 12V（ロック機構付き専用ACアダプター）
• 消費電力： 送信機 最大約10W / 受信機 最大約10W
• 動作温度： 0℃ 〜 50℃
• 筐体素材： メタル
