放送局品質のライブプロダクションを身近にする統合システムとは？

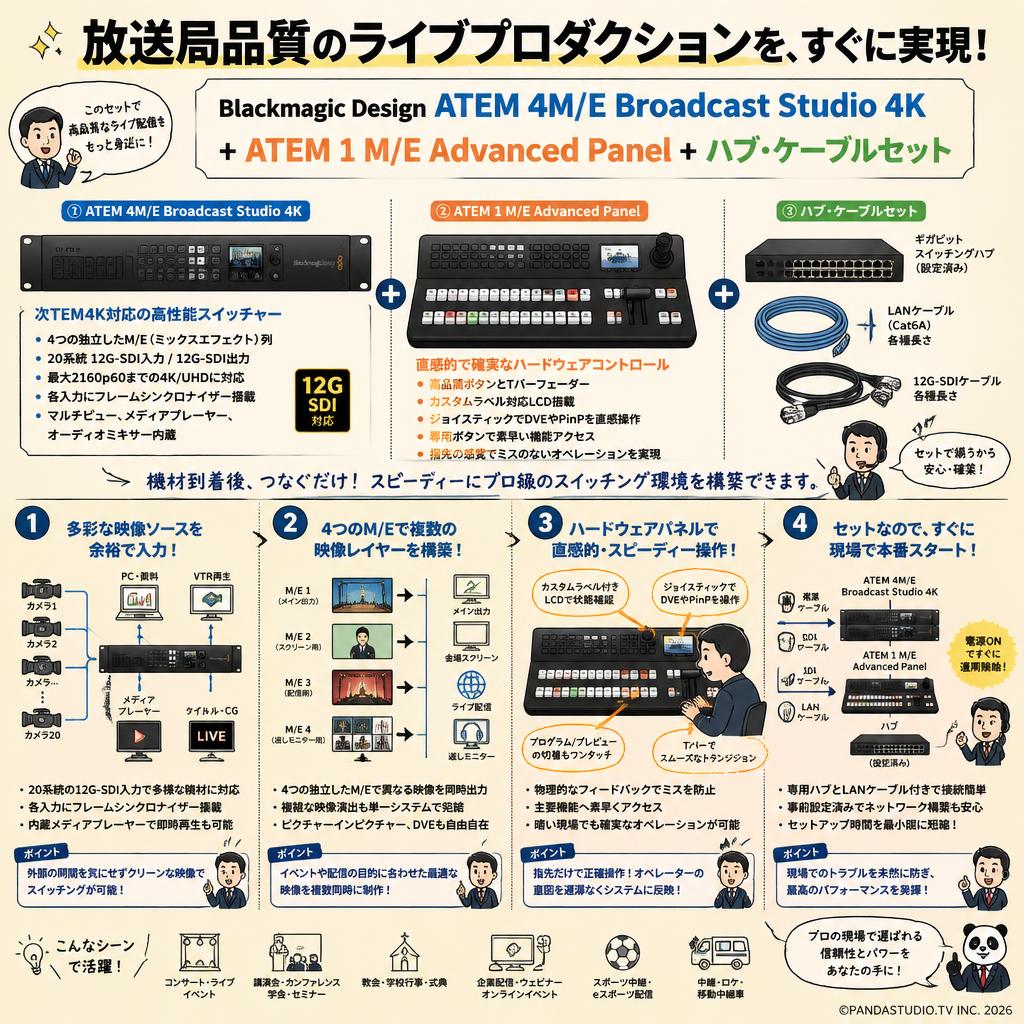

「Blackmagic Design ATEM 4M/E Broadcast Studio 4K + ATEM 1 M/E Advanced Panel + ハブ・ケーブルセット」は、世界中の放送現場やプロフェッショナルなライブ配信で高い評価を得ているハイエンド・ライブプロダクションスイッチャーと、直感的な操作を可能にする物理コントロールパネルを組み合わせた実践的なパッケージです。本製品は、複雑な映像演出が求められる現代の映像制作において、ソフトウェア単体の制御では到達できない確実性と応答性を提供するために設計されました。スイッチャー本体が持つ膨大な処理能力と、人間工学に基づいたハードウェアインターフェースがシームレスに連携することで、映像ディレクターは技術的な制約から解放され、クリエイティブなスイッチングに集中することができます。このセットは、単なる機材の寄せ集めではなく、現場でのセットアップ時間を最小限に抑え、即座に最高品質のプロダクションを開始できるという明確な目的を持って構成されています。

なぜハードウェアパネルとの組み合わせが求められるのか？

現代の映像制作現場において、マウスやタッチパネルによるソフトウェア制御は手軽である反面、一瞬のミスが許されないライブ環境では限界があります。本製品に同梱されるATEM 1 M/E Advanced Panelは、この課題を根本から解決します。高品質なボタン、プロフェッショナル仕様のTバーフェーダー、そして各機能に素早くアクセスするためのLCDディスプレイとジョイスティックを備えており、指先の感覚だけで正確なオペレーションを可能にします。複数の入力を瞬時に切り替えたり、複雑なトランジションをミリ秒単位の精度で実行したりする際、物理的なフィードバックが得られるハードウェアパネルの存在は不可欠です。この物理的なインターフェースが、ディレクターの意図を遅滞なくシステムに伝達し、ライブ配信のクオリティを一段階引き上げます。

4K/UHD環境への移行を支える堅牢なアーキテクチャ

本製品のコアとなるATEM 4M/E Broadcast Studio 4Kは、次世代の映像標準であるUltra HD（4K）解像度に完全対応した設計思想を持っています。その中核を成すのが、12G-SDIテクノロジーの採用です。従来のHD環境で使用されていたケーブル1本で、最大2160p60の高フレームレート4K映像を非圧縮で伝送・処理できるため、既存のインフラを活かしながらスムーズに4K制作への移行を実現します。さらに、内部処理は完全に独立した4つのミックスエフェクト（M/E）列で構成されており、メインのプログラム出力とは別に、会場内のスクリーン用、配信用、あるいは演者用の返しモニターなど、複数の異なる映像レイヤーを同時に構築・管理することが可能です。この堅牢なアーキテクチャが、大規模なイベントでの複雑な映像ルーティングを単一のシステムで完結させます。

複雑な映像演出を直感的に制御するインターフェース設計

高度な機能を持つシステムほど、その操作性が運用上のボトルネックになりがちですが、本製品はそのジレンマを見事に解消しています。コントロールパネル上のボタンは色分けされ、カスタムラベルを表示できるため、暗いスタジオや屋外のテント内でも誤操作を防ぎます。また、ピクチャー・イン・ピクチャー（PinP）の位置調整やDVE（デジタルビデオエフェクト）のサイズ変更など、通常であれば階層の深いメニューから設定しなければならない項目も、パネル上の専用ジョイスティックとロータリーノブを使って直感的に微調整できます。これにより、リハーサル時間が限られた現場や、台本のない予測不可能なライブイベントにおいても、オペレーターは状況の変化に即座に対応し、視聴者を惹きつけるダイナミックな映像表現を生み出すことができます。

プロフェッショナルな現場で標準機として選ばれる理由

本製品が多くのプロフェッショナルから支持される最大の理由は、その圧倒的な汎用性とシステムの信頼性にあります。20系統もの入力端子を備えているため、多数のカメラ、PCからのプレゼンテーション資料、VTR出しの映像などを余裕を持って接続できます。また、各入力にはフレームシンクロナイザーが搭載されており、外部機器の同期信号（ゲンロック）を気にすることなく、クリーンなスイッチングが保証されます。さらに、本レンタルセットには専用のネットワークハブとLANケーブルがあらかじめ同梱されているため、現場でのネットワーク構築トラブルを未然に防ぎます。機材到着後、電源とSDIケーブルを接続するだけで、放送局レベルの高度なスイッチング環境が即座に立ち上がるこのパッケージは、ミスの許されないミッションクリティカルな現場において、最強のソリューションとなります。

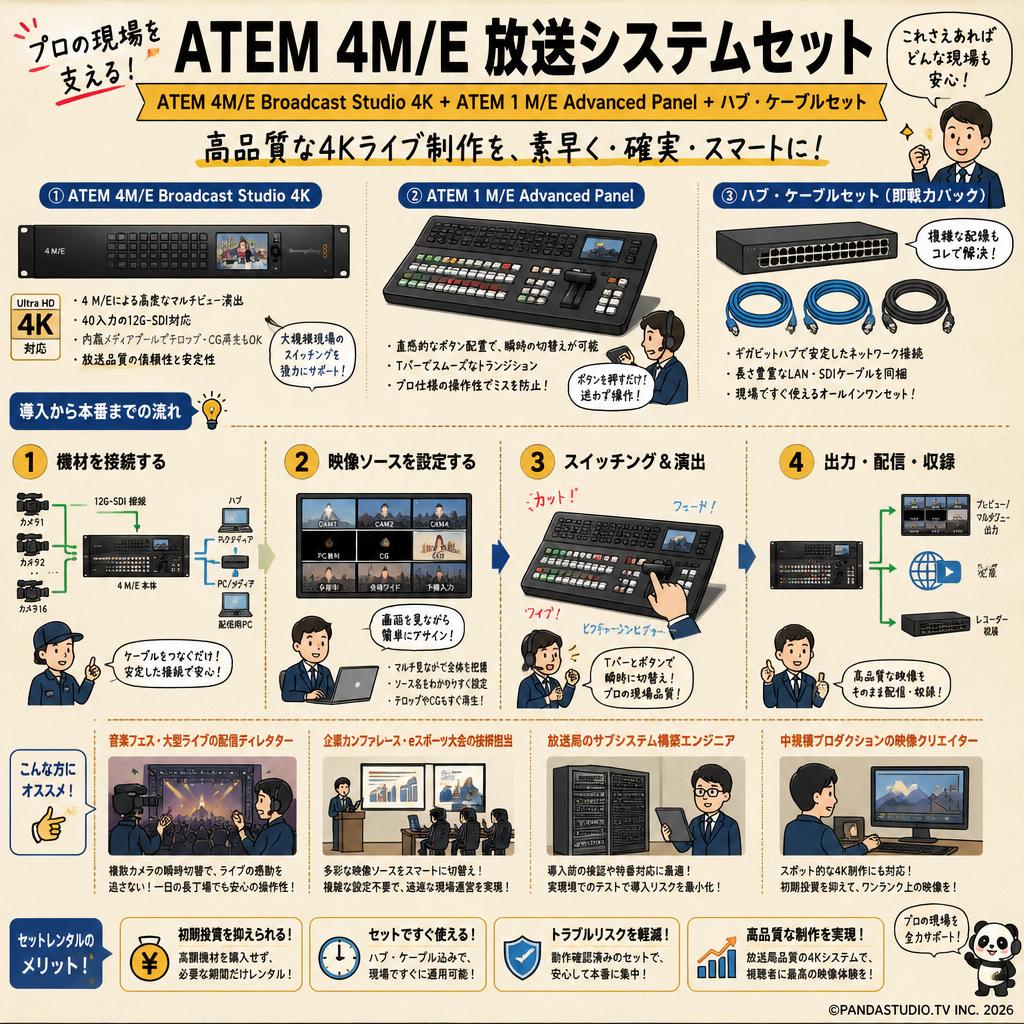

• 音楽フェスや大型ライブの配信ディレクター

  複数台のカメラを駆使する1日の音楽イベント撮影で、ミスが許されないスイッチングを担当するプロフェッショナルです。マウス操作では不可能な瞬時のマルチカメラ切り替えが求められる中、本機材の物理ボタンとTバーをスポットレンタルすることで、直感的かつ確実なオペレーション環境を構築し、操作遅延のストレスを解消します。

• 企業カンファレンス・eスポーツ大会の技術担当

  登壇者カメラ、PC資料、ゲーム画面など多彩な映像ソースを扱う年次イベントの運営者です。一時的な大規模機材が必要なシーンにおいて、ハブやケーブルがセットになった本製品をレンタルすることで、複雑なネットワーク設定の手間を省き、現場での迅速なセットアップと4M/Eによる高度な画面分割演出を実現します。

• 放送局のサブシステム構築エンジニア

  既存のスタジオ設備の更新や、バックアップ用サブシステムの導入を検討している技術者です。高額な機材を購入する前の事前検証や、短期間の特番収録において、本製品をレンタルして実際の12G-SDI環境での動作やパネルの操作感をテストすることで、導入リスクを最小限に抑え、確実なシステム設計を可能にします。

• 中規模プロダクションの映像クリエイター

  普段はHD環境で制作を行っているが、クライアントからの要望でスポット的に4K（Ultra HD）でのライブ配信や収録が必要になった制作者です。高価な4K対応ハイエンドスイッチャーを購入するには予算が合わない場合でも、本機をレンタルすることで、初期投資を抑えながら放送局品質の4K映像制作にステップアップできます。

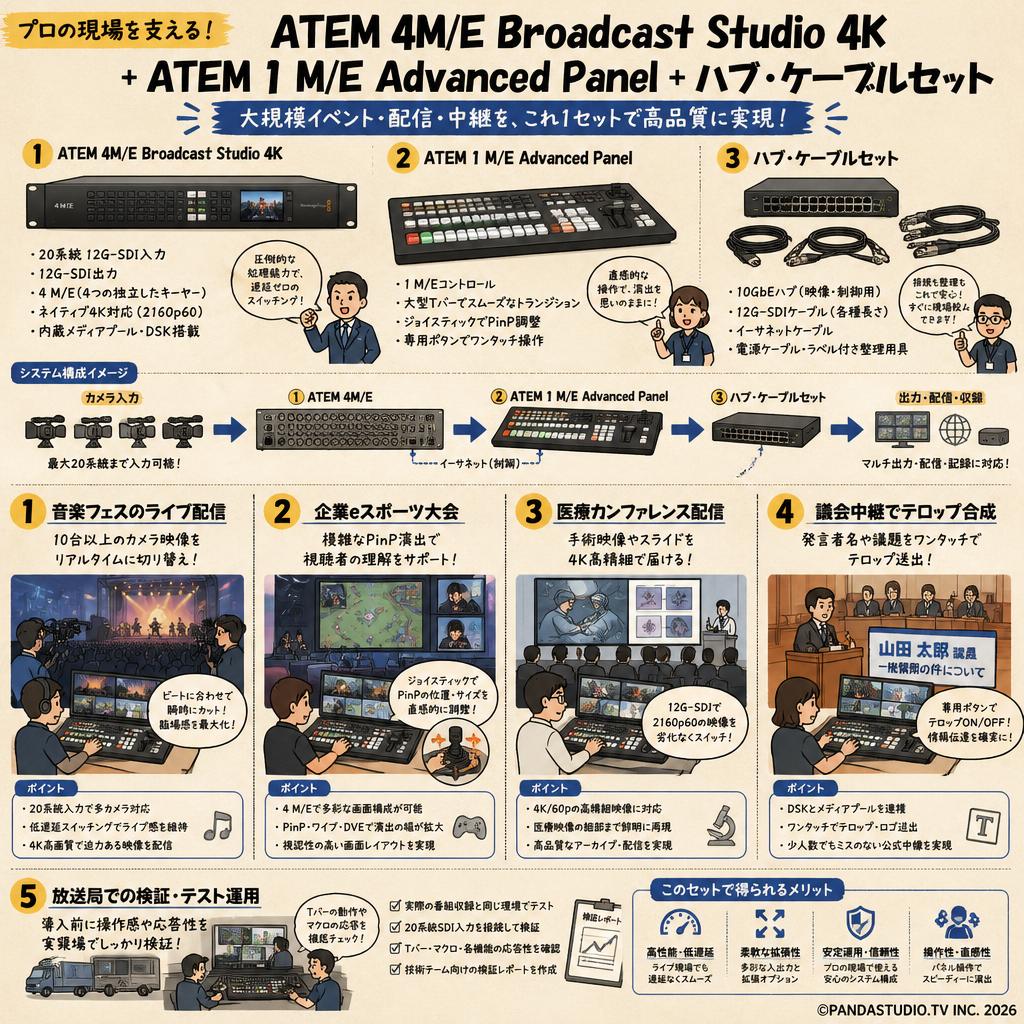

• 大規模な音楽フェスで遅延のないマルチカメラスイッチングを行うための機材

  屋外の特設ステージにて、10台以上のカメラ映像をリアルタイムで切り替えるシーンです。ATEM 1 M/E Advanced Panelの物理ボタンをブラインドタッチで操作し、音楽のビートに合わせて瞬時にカットを割ることで、視聴者の没入感を高めるダイナミックなライブ配信映像をクライアントに納品します。

• 企業eスポーツ大会で複雑なPinP演出を実現するセット

  屋内アリーナでのゲーム大会において、プレイヤーの表情、ゲーム画面、実況席の映像を同時に表示するシーンです。スイッチャーの4M/E機能をフル活用し、ジョイスティックでPinPの位置やサイズを直感的に微調整することで、視聴者が状況を把握しやすいプロフェッショナルな画面レイアウトをリアルタイムで構築します。

• 4K画質での医療カンファレンス配信で高精細な資料映像を切り替えるための一台

  大ホールの医療学会で、手術映像や微細なスライド資料を劣化なく配信するシーンです。12G-SDI接続による2160p60の設定を活用し、高精細な4K映像ソースを遅延なくスイッチングすることで、細部まで鮮明な映像が求められる専門家向けの高品質なアーカイブ動画やライブストリームを生成します。

• 自治体の議会中継でテロップやロゴをリアルタイムに合成するのに最適なシステム

  議場での定例会中継において、発言者の名前や議題のテロップを映像に重ねて放送するシーンです。スイッチャーのダウンストリームキーヤー（DSK）とメディアプールを連動させ、パネルの専用ボタンからワンタッチでテロップを送出することで、少人数のスタッフでもミスのない確実な情報伝達を伴う公式中継を実現します。

• 放送局のスタジオサブシステムとして購入前に操作感を検証するためのレンタル構成

  放送局内の小規模スタジオにおいて、機材更新を見据えたテスト運用を行うシーンです。実際の番組収録と同じ20系統のSDI入力を接続し、Tバーでのトランジションやマクロ機能の応答性を実環境で試すことで、次期導入機材としての適合性を評価し、技術チーム向けの検証レポートを作成します。

• 20系統の12G-SDI入力による圧倒的な拡張性

  Panasonic AV-UHS500が標準でSDI入力8系統であるのに対し、本機は標準で20系統の12G-SDI入力を備えています。これにより、追加の拡張ボードを購入・レンタルすることなく、多数のカメラや再生機を直接接続可能です。大規模なイベントでも入力不足に陥る心配がなく、単一のスイッチャーで複雑なシステムを完結できる余裕のスペックを誇ります。

• 4つのM/E列による複雑なレイヤー構築

  Roland V-160HDやATEM 2 M/Eモデルと比較して、本機は4つの独立したミックスエフェクト（M/E）列を搭載しています。これにより、配信用、会場スクリーン用、演者用など、全く異なる映像レイヤーと合成パターンを同時に作成・送出することが可能です。複数のスイッチャーをカスケード接続する手間を省き、1台で多角的な映像演出をコントロールできます。

• ハードウェアパネルによる直感的な操作と応答性

  PC上のソフトウェアコントロール単体での運用と比較して、ATEM 1 M/E Advanced Panelの物理的なTバーと高品質なボタンは、ミリ秒単位の正確なスイッチングを可能にします。画面を見ずに指先の感覚だけで操作できるため、スポーツ中継や音楽ライブなど、予測不可能な事態が連続する現場において、オペレーターの反応速度と確実性を飛躍的に向上させます。

• ネットワークハブとケーブルが同梱された即戦力レンタルセット

  スイッチャー本体とパネルを連携させるためには適切なネットワーク構築が必須ですが、本レンタル品は専用のハブとLANケーブルがあらかじめセットになっています。別途ネットワーク機器を買い足す必要がなく、現場に到着して機器同士を接続するだけで即座にシステムが認識されるため、短期間のスポット利用においてセットアップの時間を大幅に短縮できます。

Q: 使用に資格や専門知識は必要ですか？
A: 特別な資格は不要ですが、SDIルーティングやネットワーク設定、M/E（ミックスエフェクト）の概念など、プロ向けスイッチャーの基本的な運用知識が必要です。

Q: レンタルセットには何が含まれますか？
A: スイッチャー本体（ATEM 4M/E Broadcast Studio 4K）、1 M/Eコントロールパネルに加え、両者を接続するための専用ネットワークハブとLANケーブル、電源ケーブル一式が同梱されています。

Q: 追加のコントロール用PCなしで操作できますか？
A: はい、同梱のハードウェアパネルを使用して基本的なスイッチング操作が可能です。ただし、メディアプールの画像読み込みや詳細な初期設定には同一ネットワーク上のPCが必要です。

Q: 映像入力フォーマットが混在しても自動で変換されますか？
A: 本機は各入力にフレームシンクロナイザーを搭載していますが、フォーマットコンバーターは内蔵していません。システム全体の解像度とフレームレートを統一して入力する必要があります。

Q: 別途用意すべき映像ケーブルやアクセサリはありますか？
A: カメラやモニターを接続するための12G-SDIケーブルは付属しません。接続機器の距離に応じた本数と長さのSDIケーブルを別途レンタルまたはご用意ください。

Q: ソフトウェアコントロールとハードウェアパネルは同時に使用できますか？
A: はい、同梱のハブを介して同一ネットワークにPCを接続することで、物理パネルでのスイッチングとPCからのオーディオ調整やメディア管理を同時に分担して行えます。

Q: 利用途中でレンタル期間を延長できますか？
A: 次の予約が入っていない場合に限り、Webサイトのマイページから延長手続きが可能です。大規模イベント等で機材の確保が必要な場合は、余裕を持った期間でのレンタルをおすすめします。

Q: Roland V-160HDなどの他社製スイッチャーと比較してどう違いますか？
A: V-160HDがHDMI/SDI混在やスケーラー内蔵を強みとするのに対し、本機は全入力12G-SDI対応で、4M/Eによる高度な合成と放送局基準の堅牢なルーティングに特化しています。

• Blackmagic Design ATEM Constellation 8K...
  全入力にフォーマットコンバーターを内蔵し、より多様な信号混在を扱う大規模現場向け
• Panasonic AV-UHS500...
  SDI/HDMIの混在入力オプションと放送局標準の操作感を求める現場向け
• Roland V-160HD...
  SDI/HDMIのハイブリッド入力とコンパクトさを重視する中規模配信向け
• Blackmagic Design ATEM 2 M/E Production Studio 4K...
  4M/Eほどのレイヤーを必要としない中規模イベント向けの省スペースモデル
• FOR-A HVS-490...
  イベントやライブ中継で高い堅牢性と柔軟な拡張性を求めるプロフェッショナル向け

ライブ配信ディレクター (30代 男性) / 物理パネルの安心感は絶大。ただし重量とサイズには注意 / 評価 ★★★★☆ 4.5

YouTubeの機材レビュー動画を参考に、音楽フェスの現場でレンタルしました。ATEMソフトウェア単体では追いつかない激しいスイッチングも、ハードウェアパネルのTバーとボタンのおかげでミスなくこなせました。ただ、スイッチャー本体が2Uサイズでパネルも大きいため、事前の運搬計画と広い設置スペースの確保は必須です。

放送技術エンジニア (50代 男性) / 4K対応と20入力の恩恵。HD/4K混在時のフォーマット設定は事前確認を / 評価 ★★★★☆ 4.0

専門ブログの評価通り、12G-SDIによる20入力の余裕は素晴らしく、大規模なスタジオ構築がこの1台で完結しました。各入力の再同期機能も安定しています。注意点として、全入力にスケーラーが内蔵されているわけではないため、事前にカメラ側の出力フォーマットをスイッチャーのシステム設定に厳密に合わせる必要があります。

イベント映像担当 (40代 女性) / セット品ですぐに構築可能。ファンノイズが大きいため静音環境には不向き / 評価 ★★★☆☆ 3.5

企業カンファレンスの現場で利用した購入者レビューです。ハブとケーブルが同梱されているため、現場でのネットワーク設定でつまずくことなく、すぐにパネルとの連携が完了した点は非常に助かりました。一方で、本体の冷却ファンノイズがかなり大きいため、マイクの近くや静かな会議室内への設置は避けたほうが無難です。

必須アクセサリ

• カナレ 12G-SDIケーブル 20m...
  カメラとスイッチャーを長距離接続するための高品質ケーブル
• Blackmagic Design SmartView 4K...
  マルチビューやプログラムアウトを正確にモニタリングするための4K対応ディスプレイ

用途別のおすすめ

• Blackmagic Design HyperDeck Studio 4K Pro...
  スイッチングアウトの高品質な録画や、ポン出し映像の再生用途に
• Blackmagic Design ATEM Camera Control Panel
  複数台のカメラの色調やアイリスをスイッチャー側から一括制御したい場合に

代替・類似製品

• Blackmagic Design ATEM 1 M/E Advanced Panel 10
  よりコンパクトな操作卓で十分な場合のパネル単体レンタル

ビデオ入力: 20 x 12G-SDI (10-bit HD/Ultra HD切替可能)
ビデオ出力: 13 x 12G-SDI (プログラム、マルチビュー、AUX等)
対応ビデオフォーマット: 720p, 1080i, 1080p, 2160p (最大59.94/60fps)
M/E列 (ミックスエフェクト): 4
ダウンストリームキーヤー: 2
オーディオミキサー: 24入力 x 2チャンネルミキサー
コントロールパネル: ATEM 1 M/E Advanced Panel (Tバー、ジョイスティック、LCDディスプレイ搭載)
インターフェース: 10/100/1000 BASE-T イーサネット
同梱物: スイッチャー本体、コントロールパネル、ネットワークハブ、LANケーブル、電源ケーブル
本体寸法・重量 (スイッチャー): 2RUサイズ、約4.8kg
本体寸法・重量 (パネル): 幅430mm x 奥行389mm、約5.7kg
動作温度範囲: 5°〜40°C
