中規模ネットワークのコアを担うスタンダードL3スイッチとは？

「ヤマハ SWX3200-28GT」は、企業やイベント会場のネットワーク構築において、中核となるルーティングと高度なトラフィック制御を提供するスタンダードL3スイッチです。単なる多数の端末を接続する集約機器にとどまらず、異なるネットワークセグメント間の通信を高速に処理し、システム全体の通信効率を最適化する役割を担います。情報収集段階のユーザーにとって、本機は「安定した通信基盤を構築するための心臓部」として位置づけられる製品です。

複雑化する社内LANの課題をどのように解決するのか？

現代のネットワーク環境では、部署ごとのセキュリティ分離や、IPカメラ、Wi-Fiアクセスポイントなどの多様なデバイスの混在により、トラフィックの論理的な分割と制御が不可欠です。本製品は、VLAN間ルーティングをハードウェアレベルで高速処理する設計思想を持っています。これにより、ルーターに負荷をかけることなく、スイッチ内部でパケットを適切に振り分け、遅延のないスムーズな通信環境を実現し、ネットワークのボトルネックという根本的な課題を解決します。

LANマップ機能がもたらすネットワーク管理のパラダイムシフト

ヤマハ製品の最大のアイデンティティは、ネットワーク全体の可視化と統合管理にあります。本機は、同社のルーターやファイアウォール製品と連携することで、接続されている端末や末端のスイッチまでをグラフィカルに把握できる「LANマップ」機能の中核として機能します。このアーキテクチャにより、トラブル発生時の原因特定にかかる時間が大幅に短縮され、専任のIT管理者が不在の現場であっても、直感的な運用保守が可能になるという大きなメリットを提供します。

10ギガビット対応アップリンクがもたらす将来への拡張性

データ容量の増大に伴い、ネットワークのバックボーンにはより広帯域な通信が求められています。本製品は、標準的なギガビットポートに加えて、10ギガビット対応のSFP+スロットを搭載する設計を採用しています。この技術的な余裕により、サーバーとの高速通信や、他のフロアのスイッチとの大容量トランク接続において、トラフィックの渋滞を防ぎます。将来的なネットワーク拡張時にも機器を入れ替えることなく対応できる、優れた投資対効果をもたらします。

プロフェッショナルな現場に求められる堅牢性と運用哲学

数々の企業導入実績を持つヤマハのネットワーク機器の系譜を受け継ぐ本機は、長期間の無停止稼働を前提とした堅牢なハードウェア設計がなされています。また、業界標準のコマンドラインインターフェース（CLI）による詳細な設定と、Web GUIによる視覚的な設定の両方をサポートしており、熟練のネットワークエンジニアから現場の運用担当者まで、幅広いユーザーの要望に応える柔軟性を備えています。イベントの一時的な仮設ネットワークから、企業の恒久的なインフラまで、確実に機能する信頼性がここにあります。

• 中規模企業の社内ネットワーク管理者

  全社的なネットワークリプレイス前の検証として、本機と既存機器とのVLAN間ルーティングの互換性をテストする「購入前評価」のシナリオに最適です。高額なL3スイッチをいきなり導入するリスクを避け、実環境でのスループットやLANマップの動作を事前に確認できるという課題を解決します。

• 大規模イベントのインフラ設営エンジニア

  eスポーツ大会や技術展示会など、数日間限定の「単発イベント構築」での利用に適合します。数百台の端末が接続される環境で、参加者用と運営用のネットワークを論理的に分離・ルーティングする必要があり、設定が容易で安定稼働する機材を短期間だけ調達したいというニーズを満たします。

• システムインテグレーター（SIer）の構築担当者

  クライアント先への納品前に、自社ラボでシステム全体の動作検証を行う「キッティング・テスト環境構築」のシナリオに合致します。本番環境と同等のL3スイッチを一時的にレンタルすることで、テスト用の検証機材を自社で資産として抱えるコストと保管スペースの無駄を解消します。

• 放送・映像配信のテクニカルディレクター

  複数台のNDI対応カメラやスイッチャーをネットワーク経由で接続する「大規模ライブ配信」の現場で活躍します。映像トラフィックと制御信号のセグメントを分けつつ、高速に通信させる必要があり、10GbEアップリンクを持つ高性能スイッチを本番期間のみピンポイントで確保できる利点があります。

• eスポーツ大会の低遅延な対戦環境を構築するのに最適な機材

  数百人が参加するアリーナ規模のeスポーツ大会における、プレイヤー用と配信用のネットワーク分離シナリオです。マルチプルVLANを設定し、QoS機能を利用してゲームの通信パケットを最優先で処理するよう帯域制御を行います。結果として、パケットロスのない公平な競技環境と高品質な配信を両立します。

• 企業のネットワークリプレイス時の事前検証におすすめの一台

  中規模オフィスの基幹ネットワークを刷新する際、新旧環境の並行稼働テストを行うシナリオです。OSPFなどのダイナミックルーティングプロトコルを設定し、既存の他社製ルーターと経路情報が正しく交換されるかを確認します。これにより、本番導入時のダウンタイム発生リスクを最小限に抑えた移行計画が策定できます。

• 高画質IPカメラシステムの監視ネットワーク構築に役立つ機材

  商業施設の新規オープンに伴い、数十台の4K対応IPカメラを一時的に設置して録画サーバーへの負荷をテストするシナリオです。10G対応SFP+ポートに光トランシーバーをマウントし、サーバーへのアップリンクとして広帯域を確保します。コマ落ちのない滑らかな監視映像の伝送が確認でき、システム性能を証明できます。

• ハイブリッド型カンファレンスでの安定した配信を支える要

  オンラインとオフラインの同時開催イベントにおいて、会場内のゲストWi-Fiと運営用有線LANを統合・管理するシナリオです。ヤマハのルーターと組み合わせてLANマップ機能を有効化し、GUI上でリアルタイムのトラフィックを監視します。帯域を圧迫する端末を制限することで、安定したオンライン配信を完遂できます。

• 複数フロアをまたぐ映像制作現場のデータ転送に必須のハブ

  スタジオと編集室が別フロアにある映像制作現場で、一時的な大容量ネットワークを敷設するシナリオです。リンクアグリゲーション（LAG）を設定して複数ポートを束ねることで、NASと編集機間の帯域幅を論理的に拡張します。これにより非圧縮映像素材の転送時間が短縮され、スムーズな編集ワークフローが実現します。

• 10Gアップリンク対応による圧倒的な帯域幅の確保

  Cisco Catalyst 1000シリーズ（標準的なギガビットアップリンクモデル）と比較して、本機は4ポートの10G対応SFP/SFP+スロットを標準搭載しています。スイッチング容量は最大128Gbpsに達し、大容量データが行き交うバックボーン回線においてもボトルネックを発生させません。サーバー集約やカスケード接続において一段上のトラフィック処理能力を発揮します。

• LANマップ機能によるネットワーク可視化と運用負荷軽減

  Allied Telesis CentreCOMシリーズ等と比較した際の最大の優位性は、ヤマハ独自の「LANマップ」機能による統合管理です。本機をヤマハ製ルーターの配下に接続するだけで、ネットワークトポロジーが自動的にグラフィカル表示されます。ポートごとのリンクダウン異常を直感的に把握できるため、CLI操作に不慣れな現場スタッフでも迅速な一次対応が可能になります。

• 動作環境温度50℃対応の優れた耐環境性能

  NETGEAR M4300シリーズなどの一般的なスイッチが動作保証温度を40℃〜45℃程度としているのに対し、本機は最大50℃の過酷な環境下での動作を保証しています。空調設備の整っていない仮設テントや、機材が密集して熱がこもりやすいイベント会場のバックヤードにおいても、熱暴走によるシステム停止のリスクを極限まで低減し、安定稼働を約束します。

• 検証や短期利用に最適な光モジュール・ケーブル付属のレンタルセット

  通常、10G通信を行うためには高額なSFP+モジュールやダイレクトアタッチケーブルを別途購入する必要がありますが、当レンタルではこれら必須アクセサリをセットにして提供可能です。他社で購入前検証を行う場合、モジュール類の追加投資だけで数万円の出費となりますが、本レンタルを利用すれば余分なコストをかけずに、到着後すぐに10Gアップリンクの実環境テストを開始できます。

Q: ヤマハ SWX3200-28GTの初期設定を行うために専用のコンソールケーブルは必要ですか？
A: はい、初回起動時のIPアドレス設定やCLIでの詳細設定には、RJ-45クロスケーブルまたは専用のシリアルコンソールケーブルが必要です。レンタルセットには設定用のコンソールケーブルが標準で同梱されておりますので、別途ご用意いただく必要はありません。

Q: 10ギガビット通信を行うためのSFP+モジュールはレンタルセットに含まれますか？
A: 標準セットはスイッチ本体と電源ケーブルのみとなります。10G通信をご希望の場合は、用途に応じたSFP+光トランシーバー（マルチモード/シングルモード）やダイレクトアタッチケーブル（DAC）をオプションのアクセサリから追加でレンタルしてください。

Q: Cisco Catalystシリーズなどの他社製スイッチやルーターと組み合わせてVLANやルーティングを構築できますか？
A: はい、可能です。本機はIEEE 802.1Q準拠のタグVLANや、OSPF、RIPなどの標準的なダイナミックルーティングプロトコルに対応しており、CiscoやAllied Telesisなど他社製ネットワーク機器との相互接続環境でも問題なく動作します。

Q: PoE（Power over Ethernet）給電には対応していますか？
A: いいえ、SWX3200-28GTはPoE給電に非対応のスタンダードモデルです。IPカメラや無線LANアクセスポイントへのLANケーブル経由での電力供給が必要な場合は、PoE給電に対応した別モデル（SWX3200-28Peなど）のレンタルをご検討ください。

Q: イベントの本番中にトラブルが起きた場合、レンタル期間中の代替機交換は可能ですか？
A: 万が一のハードウェア故障時には、在庫状況に応じて最短で代替機を発送いたします。ただし、イベント等で絶対にネットワークを止められないミッションクリティカルな用途の場合は、あらかじめ予備機を含めて2台レンタルし、冗長構成を組むことを強く推奨します。

Q: ヤマハの「LANマップ」機能を利用するための条件は何ですか？
A: LANマップのマスター（管理者）機能を利用するには、RTX1220やRTX830などの対応するヤマハ製ルーター、またはファイアウォール（FWX120等）が同一ネットワーク上に必要です。本機単体ではLANマップのスレーブ（管理される側）としてのみ機能します。

Q: Web GUI（ブラウザ）からの設定操作は可能ですか？
A: はい、CLI（コマンドライン）だけでなく、Webブラウザ経由でのGUI設定にも対応しています。VLANの割り当てやポートのリンク状態の確認など、日常的な運用管理であれば、専門的なコマンドの知識がなくても視覚的に操作・確認が可能です。

Q: ファンレス設計ですか？静音性が求められるスタジオ内への設置に適していますか？
A: 本機は冷却ファンを内蔵しているため、稼働時は一定のファンノイズが発生します。放送スタジオの収録ブース内や、静寂が求められる会議室の卓上などへの設置には不向きですので、別室のサーバーラックや防音ラック内への設置を推奨します。

• Cisco CBS350-24T-4X...
  直感的なダッシュボードを備え、Cisco環境での運用に慣れているスモールビジネス層に最適です
• Allied Telesis AT-x230-28GT...
  独自のAMF機能によりネットワーク自動構築が可能で、多拠点展開を行うインフラエンジニアに好まれます
• NETGEAR M4300-28G
  AV over IP向けに事前設定されており、映像・音声伝送システムを構築するプロAVユーザーに推奨されます
• Aruba 2930F 24G 4SFP+...
  強力なアクセスポリシー管理機能を持ち、セキュアなモバイル・クラウド環境を構築する企業向けです
• ヤマハ SWX2320-16MT...
  ルーティングが不要で、10Gマルチギガビットポートを低コストで多数確保したい用途に適したL2モデルです

ネットワークエンジニア (30代 男性) / ヤマハルーターとの親和性が抜群。CLIの独自性には注意 : 評価 ★★★★☆ 4.0

技術ブログの検証記事より。RTX1220との組み合わせでLANマップによる可視化をテストしましたが、トポロジーが自動生成され、障害時の切り分けが圧倒的に早くなると実感しました。ただ、CiscoのiOSコマンドとは異なるヤマハ独自のCLI体系になっているため、他社製品から乗り換えるエンジニアは設定に少し学習時間が必要です。事前に実機でコマンドの検証ができたのは大きな収穫でした。

イベント設営ディレクター (40代 男性) / 猛暑の現場でも落ちない安定感。PoE非対応な点に留意 : 評価 ★★★★☆ 4.5

機材レンタルサイトの利用者レビューより。夏場の屋外テントという空調がない過酷な環境で、3日間のeスポーツイベントのコアスイッチとして使用しました。日中の気温が上がる中でも熱暴走によるパケットロスが一切なく、50℃対応の堅牢性を身をもって体感できました。ただし本機はPoE給電ができないため、アクセスポイント用に別途インジェクターを用意する手間がかかった点は次回への反省材料です。

SIer 構築担当 (50代 男性) / 10Gアップリンクが強力。ファンの動作音は想定より大きめ : 評価 ★★★☆☆ 3.5

購入者向けフォーラムの投稿より。サーバーラック内のアグリゲーションスイッチとして導入。SFP+ポートを利用したNASとの10G接続は非常に安定しており、大容量データのバックアップ時間が劇的に短縮されました。性能には満足していますが、冷却ファンの回転音が予想以上に大きく、オフィスフロアにそのまま置くには不向きです。専用のサーバールームや防音ラックへの設置を前提とするべき機材です。

必須アクセサリ

• RJ-45 コンソールケーブル...
  初期設定や障害時のCLI操作に必須となるシリアル通信用ケーブル
• CAT6A LANケーブル 5m...
  10GBASE-T通信のポテンシャルを最大限に引き出す高品質ネットワークケーブル

用途別のおすすめ

• SFP+モジュール 10GBASE-SR...
  スイッチ間の短中距離（最大300m）を光ファイバーで10G接続する際に使用
• ヤマハ RTX1220
  本機と連携してLANマップ機能によるネットワーク可視化を実現するVPNルーター

代替・類似製品

• ヤマハ SWX3200-28Pe...
  IPカメラやWi-FiアクセスポイントへのPoE+給電機能が必要な場合の上位モデル

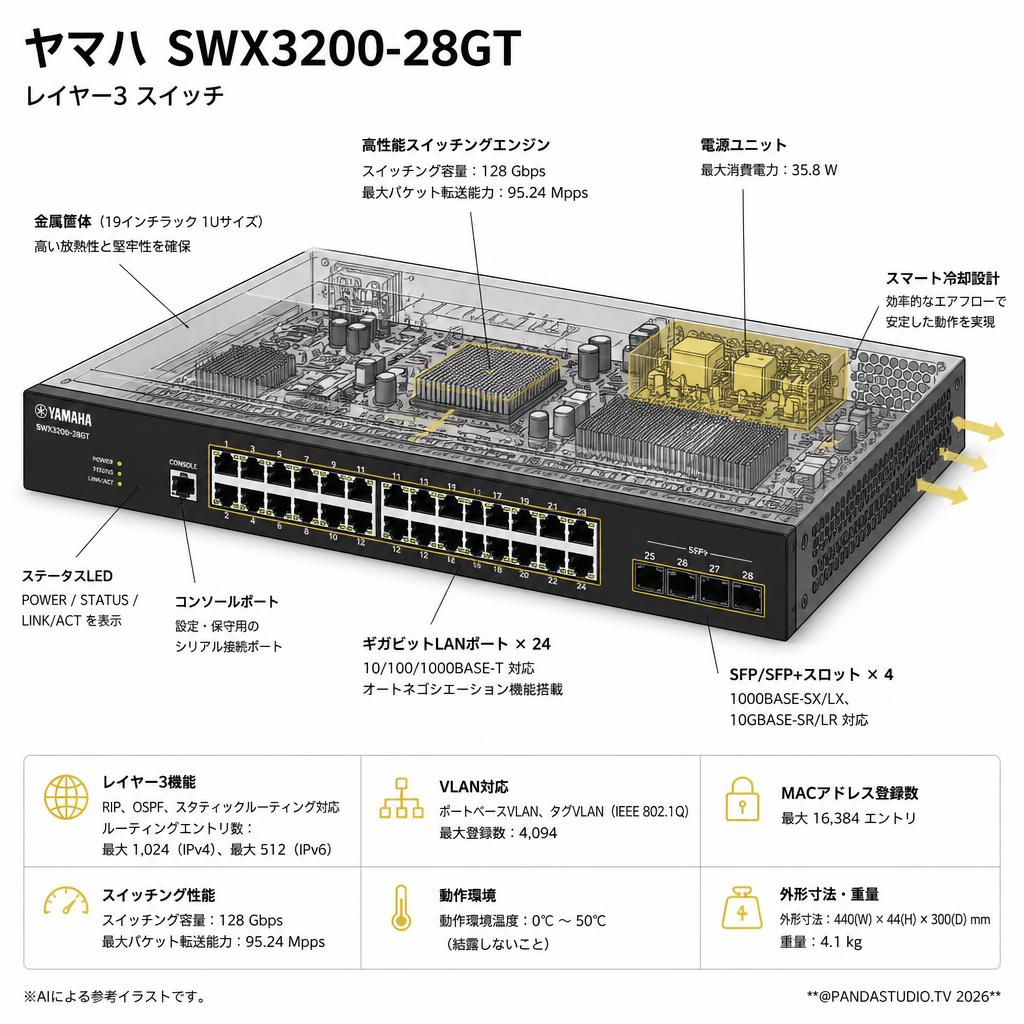

• LANポート数: 24（10/100/1000BASE-T）
• SFP/SFP+スロット数: 4（1000BASE-SX/LX、10GBASE-SR/LR対応）
• スイッチング容量: 128 Gbps
• 最大パケット転送能力: 95.24 Mpps
• MACアドレス登録数: 最大 16,384 エントリ
• VLAN対応: ポートベースVLAN、タグVLAN（IEEE 802.1Q）、最大登録数 4,094
• ルーティングプロトコル: RIP、OSPF、スタティックルーティング
• ルーティングエントリ数: 最大 1,024（IPv4）、最大 512（IPv6）
• 最大消費電力: 35.8 W
• 動作環境温度: 0℃ ～ 50℃（結露しないこと）
• 外形寸法: 440(W) × 44(H) × 300(D) mm（19インチラック1Uサイズ）
• 重量: 4.1 kg
