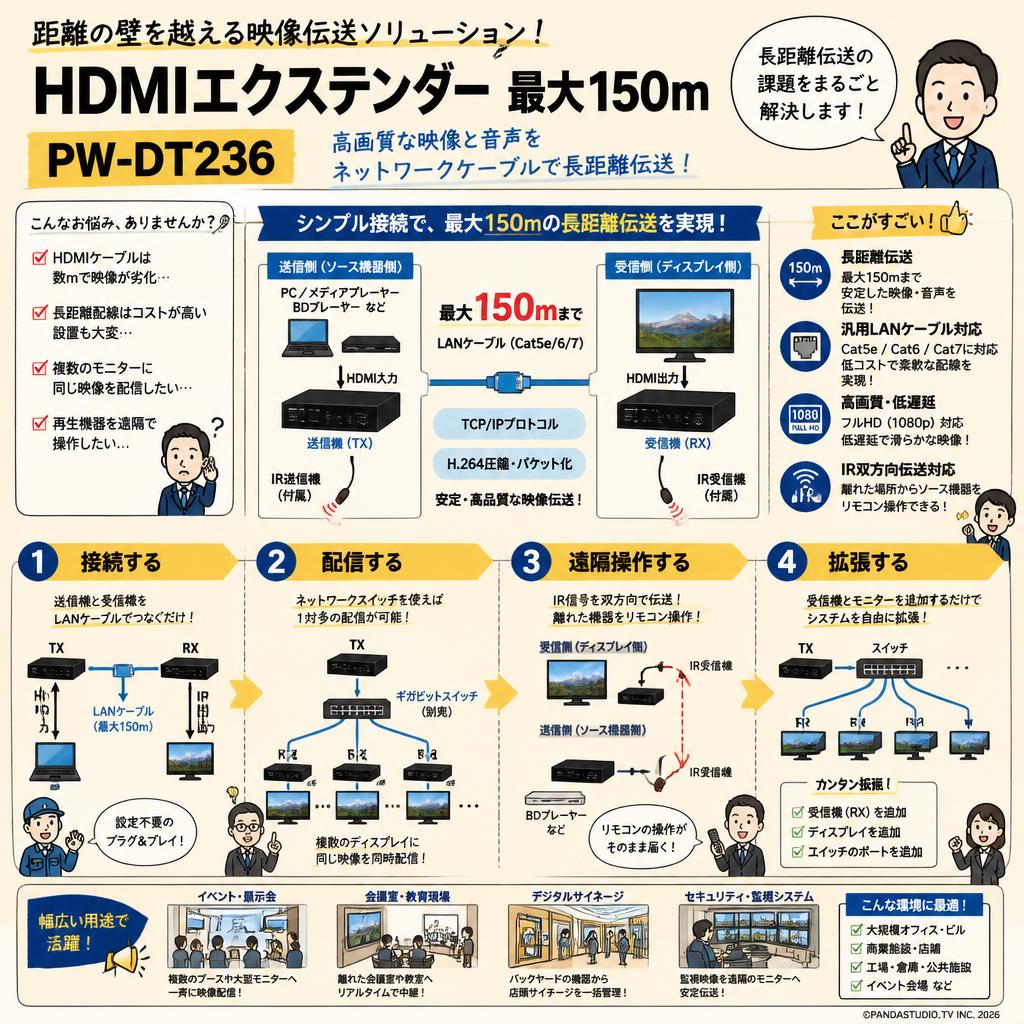

距離の壁を越える映像伝送ソリューション

「HDMIエクステンダー 最大150m PW-DT236」は、高画質な映像と音声を標準的なネットワークケーブルを用いて長距離伝送するために設計された、プロフェッショナルおよびハイエンドな設備導入向けの映像拡張デバイスです。一般的なHDMIケーブルは数メートルを超えると信号の減衰やノイズの混入が発生し、映像が途切れるという物理的な限界を抱えています。本製品は、その距離の制約を根本から解決するために開発されました。映像信号をデジタルデータとして再パッケージ化し、堅牢なプロトコルに乗せて送ることで、画質を維持したまま離れた場所へ確実な映像伝送を実現します。イベント会場や大規模なオフィス、商業施設など、ソース機器とディスプレイが物理的に大きく離れている環境において、シームレスな映像体験を提供するためのインフラとして機能します。

TCP/IPプロトコルを採用した先進のアーキテクチャ

本製品のコアとなる技術的アイデンティティは、独自の専用線伝送ではなく、汎用性の高いTCP/IPプロトコルを採用している点にあります。映像と音声のデータをH.264などの高効率なエンコード技術を用いて圧縮・パケット化し、ネットワーク上のデータとして扱う仕組みを持っています。これにより、映像信号を単なる電気信号の延長としてではなく、デジタル情報として正確にルーティングすることが可能になりました。この設計思想は、伝送過程でのデータ欠損を防ぎ、外部からの電磁ノイズに対する耐性を飛躍的に高める効果をもたらします。結果として、複雑な配線が飛び交う過酷な現場においても、映像の乱れやブラックアウトのリスクを最小限に抑え、安定した出力品質を維持することができるのです。

既存インフラを活用するコストパフォーマンスと運用効率

長距離の映像伝送において、従来は高価なSDIケーブルや取り扱いがデリケートな光ファイバーケーブルを敷設することが一般的でした。しかし、本製品は市販の安価なCat5e、Cat6、Cat7といった汎用的なLANケーブルを伝送媒体として利用できる設計となっています。これにより、システム全体の構築コストを劇的に削減できるだけでなく、現場でのケーブルの取り回しや調達の容易さが格段に向上します。LANケーブルは柔軟性が高く、壁内配線や狭い隙間を通す際にも作業負担が少ないため、仮設のイベント現場から常設の店舗設備まで、あらゆるシチュエーションで運用効率を最大化します。既存のネットワーク配線がすでに張り巡らされている建物であれば、新たなケーブルを這わせることなくシステムを構築できる可能性も秘めています。

ネットワークスイッチを活用した無限の拡張性

単なる1対1の映像延長にとどまらず、ネットワークスイッチ（ギガビットハブ）をシステムに組み込むことで、1台の送信機から複数の受信機へ映像を同時分配する「1対多」のマルチキャスト配信が可能な点も、本製品の設計における大きな優位性です。この拡張性により、大規模な展示会において数十台のモニターに同じプロモーション映像を一斉に流したり、複数の会議室にメイン会場の様子をリアルタイムで中継したりといった、複雑な映像ルーティングが容易に実現します。システム規模の拡大に合わせて受信機とモニターを追加するだけで済むため、将来的な要件変更にも柔軟に対応できるスケーラビリティを備えており、初期投資を無駄にしない持続可能なシステム設計をサポートします。

遠隔操作を可能にする双方向コミュニケーション

映像を一方的に送り届けるだけでなく、離れた場所からソース機器をコントロールするためのIR（赤外線）信号の双方向伝送機能も、本製品が解決する重要な課題の一つです。バックヤードのラックに収められたDVDプレーヤーやメディアサーバーを、映像を見ているフロア側の受信機からリモコンで直接操作できるため、機器の設置場所と操作場所を完全に分離することができます。これにより、店頭のサイネージや企業の受付モニターなど、美観が重視される場所に余計な再生機器を置く必要がなくなり、すっきりとした空間デザインが可能になります。運用者がわざわざ機器の場所まで足を運ぶ手間を省き、日常的なオペレーションのストレスを軽減する、ユーザー中心の細やかな設計思想が反映されています。

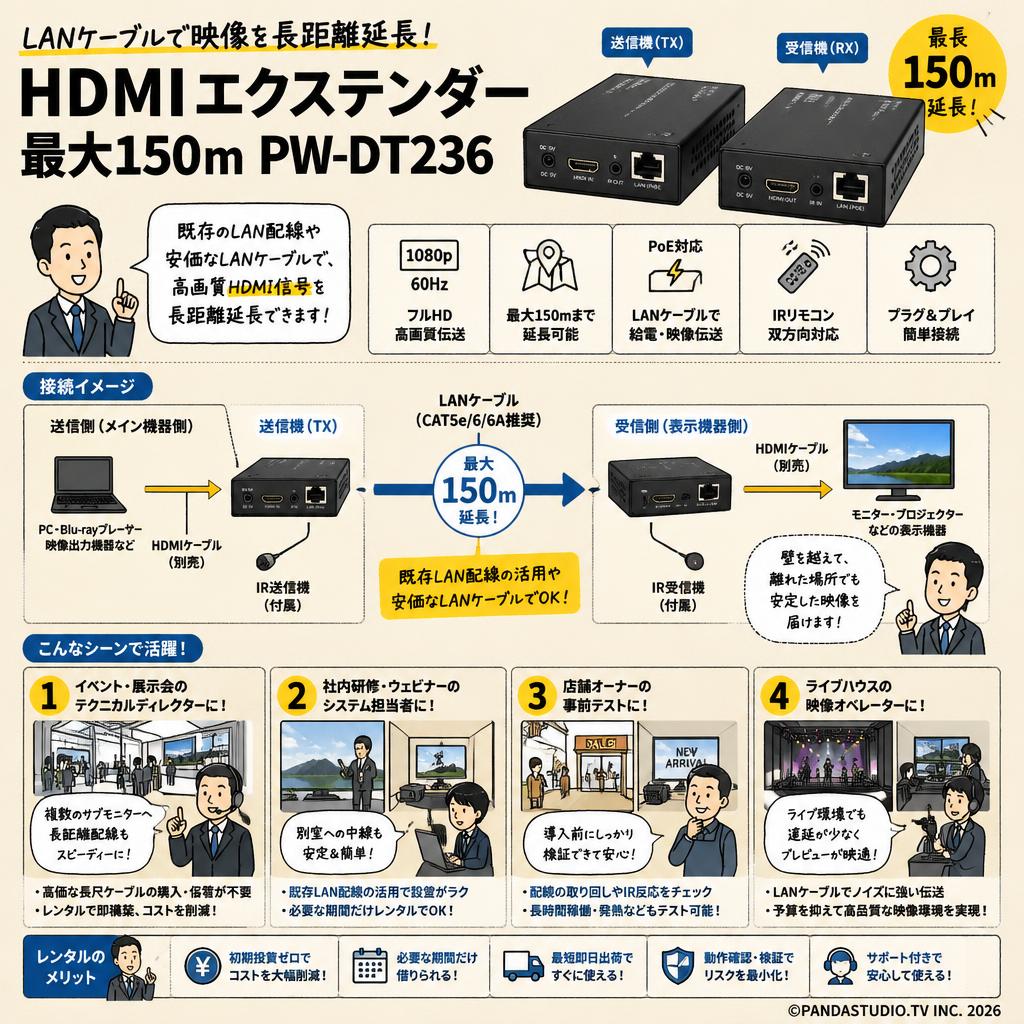

• イベント設営のテクニカルディレクター

  広い展示会場での単発イベントにおいて、メインブースから複数のサブモニターへ長距離配線を行う必要があります。高価な長尺ケーブルを購入・保管する手間を省き、レンタルで一時的なネットワーク分配環境を低コストかつ即座に構築できる点が大きなメリットとなります。

• 社内研修・ウェビナーのシステム担当者

  年に数回行われる全社集会で、メイン会場の様子を別室のプロジェクターへ中継するミッションを担っています。既存のLAN配線を活用するか安価なLANケーブルを這わせるだけで、壁を越えた安定した映像共有システムを必要な期間だけレンタルで導入し、設営の手間を削減できます。

• 店舗リニューアルを控えたオーナー

  デジタルサイネージの本格導入前に、バックヤードのPCから店頭モニターへ長期間安定して映像を送れるかテストしたいと考えています。購入前に実機をレンタルして、配線の取り回しやIRリモコンの反応、長時間の連続稼働における発熱などの実用性を検証し、リスクのない設備投資を実現します。

• 小規模ライブハウスの映像オペレーター

  週末のライブ収録で、ステージ上の固定カメラ映像を離れたコントロールブースに送る必要があります。SDI変換器や光ケーブルは予算オーバーですが、本機をレンタルすれば手持ちのLANケーブルを利用して、ノイズの多いライブ環境でも安価に遅延の少ないプレビュー環境を構築できます。

• 大規模な展示会ブースで複数モニターにプロモーション映像を流すのに最適な機材

  メインサーバーからギガビットスイッチングハブを経由し、ブース各所に配置された複数のディスプレイへ1080p@60Hzの映像を同時分配します。来場者の目を惹きつける均一な映像出力が可能になり、クライアントへの高いアピール力を発揮します。

• 社内プレゼンで別室のプロジェクターへPC画面を共有するのにおすすめの構成

  会議室間の約50mの距離をCat6ケーブル1本で繋ぎ、メインPCの資料をサブ会場にミラーリングします。IRリモコン伝送機能により、サブ会場にいながらメイン会場のPCや再生機器を操作でき、スムーズでインタラクティブな進行が実現します。

• ライブハウスのステージからオペレーション卓まで映像を長距離伝送するための延長システム

  ステージ上の定点カメラとブースの確認用モニターをLANケーブルで接続します。ノイズが飛び交う環境下でもTCP/IPプロトコルによるデジタル伝送で映像の乱れを防ぎ、オペレーターが安定してステージの状況をモニタリングできる環境を提供します。

• 監視カメラの映像を離れたスタッフルームのモニターで常時確認するためのソリューション

  バックヤードのレコーダーからフロントのスタッフルームまで、最大150mの距離を延長します。24時間稼働が求められる環境でも、専用のACアダプターによる安定した電源供給で、途切れることのない監視体制を構築し、セキュリティレベルを向上させます。

• スポーツイベントのパブリックビューイングで仮設モニターへ映像を届けるための配線機器

  屋外テントから観客席の大型ディスプレイまで、取り回しの良いLANケーブルを這わせて映像を送ります。高価で断線しやすい長尺HDMIケーブルを使わないため、設営・撤収が迅速に行え、イベントの熱狂を高画質な映像で観客にダイレクトに伝えます。

TCP/IPプロトコル対応による圧倒的な分配拡張性

一般的なHDBaseT採用のエクステンダーが1対1の伝送に限定されるのに対し、本機はTCP/IPプロトコルに対応しています。市販のギガビットスイッチングハブをシステムに組み込むことで、1台の送信機から最大253台の受信機へ映像を同時分配（マルチキャスト）することが可能です。他社の独自規格モデルと比較しても、より柔軟で大規模なネットワーク構築を実現します。

Cat6ケーブルで最大150mに達する長距離伝送性能

高品質なCat6またはCat7の単線LANケーブルを使用することで、最大150mという驚異的な伝送距離を誇ります。エレコム VEX-HD1001Sなどの同価格帯モデルが最大100mにとどまる中、さらに50mの余裕があるため、大規模なスタジアムや工場など、より広大な施設でのレイアウト設計において配線の制約を大きく取り払うことができます。

広帯域IR信号の双方向伝送によるスマートな遠隔操作

20KHzから60KHzまでの広帯域なIR（赤外線）信号の伝送をサポートしています。付属のIR送受信ケーブルを接続することで、受信機（モニター側）から送信機（ソース機器側）のDVDプレーヤーなどをリモコン操作できます。機器をバックヤードに隠したまま運用できるため、サイネージ周辺の美観を損なわず、運用者の移動の手間を大幅に削減します。

追加購入不要ですぐに使えるフルセットでのレンタル提供

送受信機本体に加え、専用ACアダプター2個、IRケーブルがすべて専用ケースに同梱された状態でレンタル提供されます。短期のイベント利用において、電源や特殊な変換ケーブルを別途探して購入する手間がかかりません。汎用的なLANケーブルさえあれば、届いたその場ですぐにプロフェッショナルな長距離伝送環境を構築できる手軽さが魅力です。

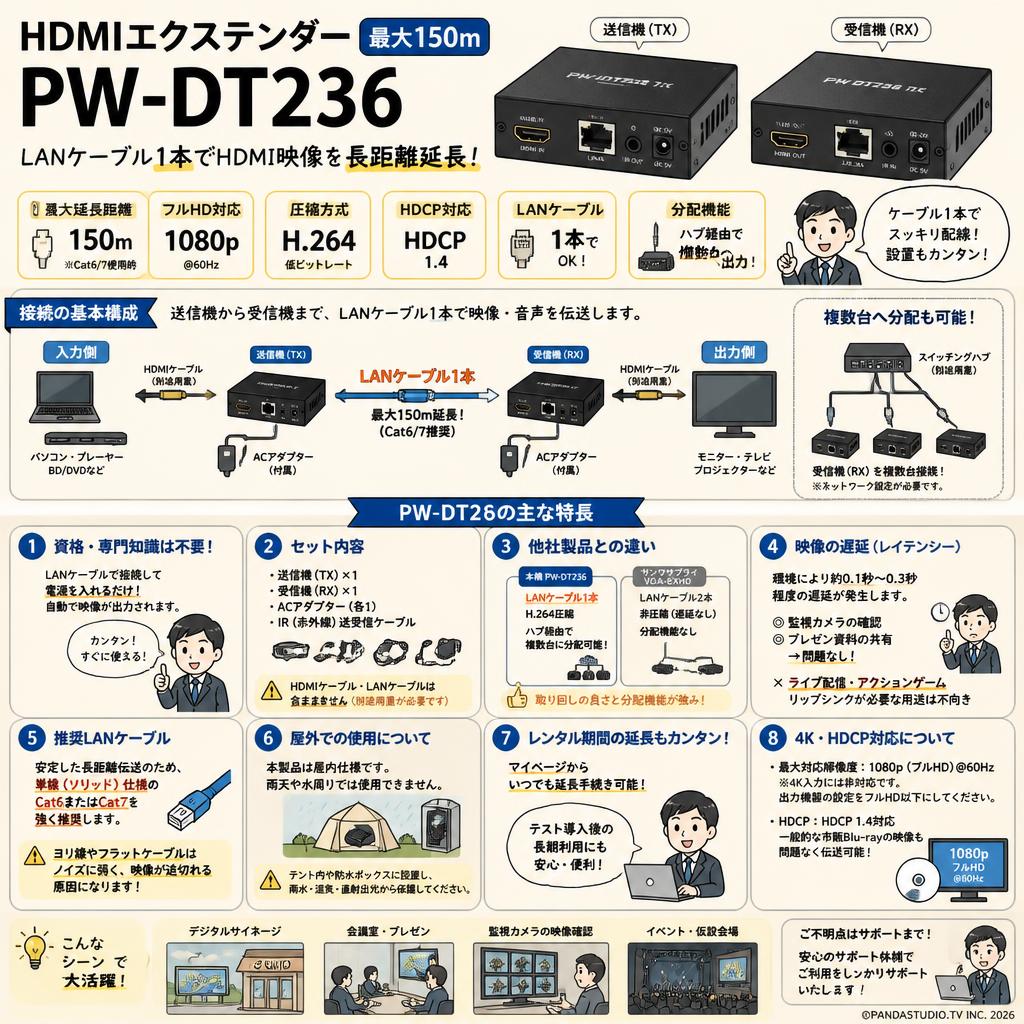

Q: 使用に資格や専門知識は必要ですか？
A: 特別な資格は不要です。送信機と受信機をLANケーブルで繋ぎ、電源を入れるだけで自動的に映像が出力されます。ただし、ハブを経由して複数台に分配する場合は、IPアドレスの競合を避けるなど基本的なネットワークの知識があるとスムーズに設定できます。

Q: レンタルセットには何が含まれますか？
A: 送信機（TX）1台、受信機（RX）1台、各専用ACアダプター、IR（赤外線）送受信ケーブルが含まれます。映像機器と繋ぐHDMIケーブルや、長距離を繋ぐLANケーブル（Cat5e/Cat6等）は含まれないため、別途ご用意いただくか追加レンタルをご利用ください。

Q: サンワサプライのVGA-EXHDと比較してどう違いますか？
A: VGA-EXHDがLANケーブル2本を使用して遅延のない非圧縮伝送を行うのに対し、本機はLANケーブル1本でH.264圧縮を用いて伝送します。ケーブル1本で済む取り回しの良さと、スイッチングハブを経由した複数台への分配機能を持つ点が本機の大きな強みです。

Q: 実撮影・運用条件での映像の遅延（レイテンシー）はどの程度ですか？
A: 映像の圧縮・展開処理を行うため、環境により約0.1秒〜0.3秒程度の遅延が発生します。監視カメラの確認やプレゼン資料の共有には問題ありませんが、リップシンク（口の動きと音声の同期）が厳密に求められるライブ配信やアクションゲームには不向きです。

Q: 別途用意すべきLANケーブルの推奨スペックはありますか？
A: 安定した長距離伝送のために、単線（ソリッド）仕様のCat6またはCat7のLANケーブルを強く推奨します。柔らかいヨリ線仕様や極薄のフラットケーブルはノイズに弱く、伝送距離が極端に短くなったり映像が途切れたりする原因となります。

Q: 屋外の仮設イベントなど、雨天や水周りで使えますか？
A: 本製品は屋内仕様であり、防水・防塵機能は備えていません。屋外で使用する場合は、必ずテント内や防水ボックスに設置し、本体やACアダプターが雨水や極端な湿気、直射日光に晒されないよう厳重に保護してください。

Q: 利用途中でレンタル期間を延長できますか？
A: はい、マイページから簡単にレンタル期間の延長手続きが可能です。事前のテスト導入で問題なく動作したため、そのまま店舗のデジタルサイネージ用として長期間継続してご利用いただくケースも多くございます。

Q: 4K解像度での出力や、HDCP（著作権保護技術）には対応していますか？
A: 本機の最大対応解像度は1080p（フルHD）@60Hzです。4K入力には対応していないため、出力側機器の設定をフルHD以下に変更してください。また、HDCP1.4に対応しており、一般的な市販Blu-rayディスクの映像なども問題なく伝送可能です。

• サンワサプライ VGA-EXHD...
  LANケーブル2本で非圧縮・低遅延伝送を実現。マウス操作などシビアな応答性を求めるPC環境向け。
• エレコム VEX-HD1001S...
  最大100m伝送とHDBaseT技術を採用。圧縮ノイズを嫌い、より高画質を求める企業内AVシステム向け。
• StarTech.com ST121HDBT20S...
  4K対応とPoC（ケーブル給電）機能を搭載。高解像度とコンセント数の削減を求めるプロの設営現場向け。
• LKV373A...
  同等のTCP/IP延長機能を持ちながらより安価。コストを最優先する小規模店舗や個人ユーザー向け。
• TESmart HDMI Extender 120m...
  USB伝送（KVM機能）もサポート。離れた場所からマウスやキーボードで直接PCを操作したいユーザー向け。

イベント設営担当 (40代 男性) 会場での長距離配線に大活躍 : 評価 ★★★★☆ 4.0

展示会のブース構築でプロジェクターへの映像伝送用にレンタルしました。高価な長尺HDMIではなく安価なCat6ケーブルで100m近く安定して引けるのは非常に助かります。ハブを使った分配もスムーズでした。ただ、映像にコンマ数秒の遅延があるため、演者の口の動きと音声を完全に同期させるようなシビアな配信現場での使用には注意が必要です。

店舗オーナー (50代 男性) サイネージのテスト導入に最適 : 評価 ★★★★★ 5.0

店舗改装に伴い、バックヤードのPCから店頭モニターへ映像を出すために利用しました。面倒なネットワーク設定は不要で、ケーブルを挿すだけで綺麗なフルHD映像が映りました。赤外線リモコンの延長機能も便利で、裏に行かずに操作できるのが良いです。本体が少し熱を持つので、熱がこもる密閉空間への設置は避けたほうが無難だと思います。

映像クリエイター (30代 女性) コスパは抜群だがケーブル品質に依存 : 評価 ★★★☆☆ 3.0

ライブハウスでのサブカメラ映像の確認用に導入しました。SDIケーブルの代わりとして十分機能し、画質も申し分ありません。しかし、手持ちの古いCat5eのヨリ線ケーブルを使った時は映像が途切れることがあり、新品のCat6単線ケーブルに変えたら安定しました。使用するLANケーブルの品質にかなりシビアに依存する印象を受けました。

必須アクセサリ

• HDMIケーブル 1.5m...
  送信機と再生機器、受信機とモニターを接続するために最低2本必要です。
• Cat6 LANケーブル 50m...
  長距離伝送の要。安定した通信のために高品質な単線仕様のLANケーブルが必須です。

用途別のおすすめ

• ギガビット スイッチングハブ 5ポート...
  1つの映像ソースを複数のモニターに同時分配（1対多）したい場合に追加します。
• HDMI分配器（スプリッター） 1入力2出力...
  送信機側でも手元用の確認モニターで映像を同時に見たい場合に便利です。

代替・類似製品

• Roland VC-1-DL
  より信頼性の高いSDIケーブルを使って長距離伝送と遅延補正を行いたいプロ向け。
• Hollyland Cosmo C1...
  ケーブルの敷設自体が困難な環境で、ワイヤレスで映像を長距離伝送したい場合に最適。

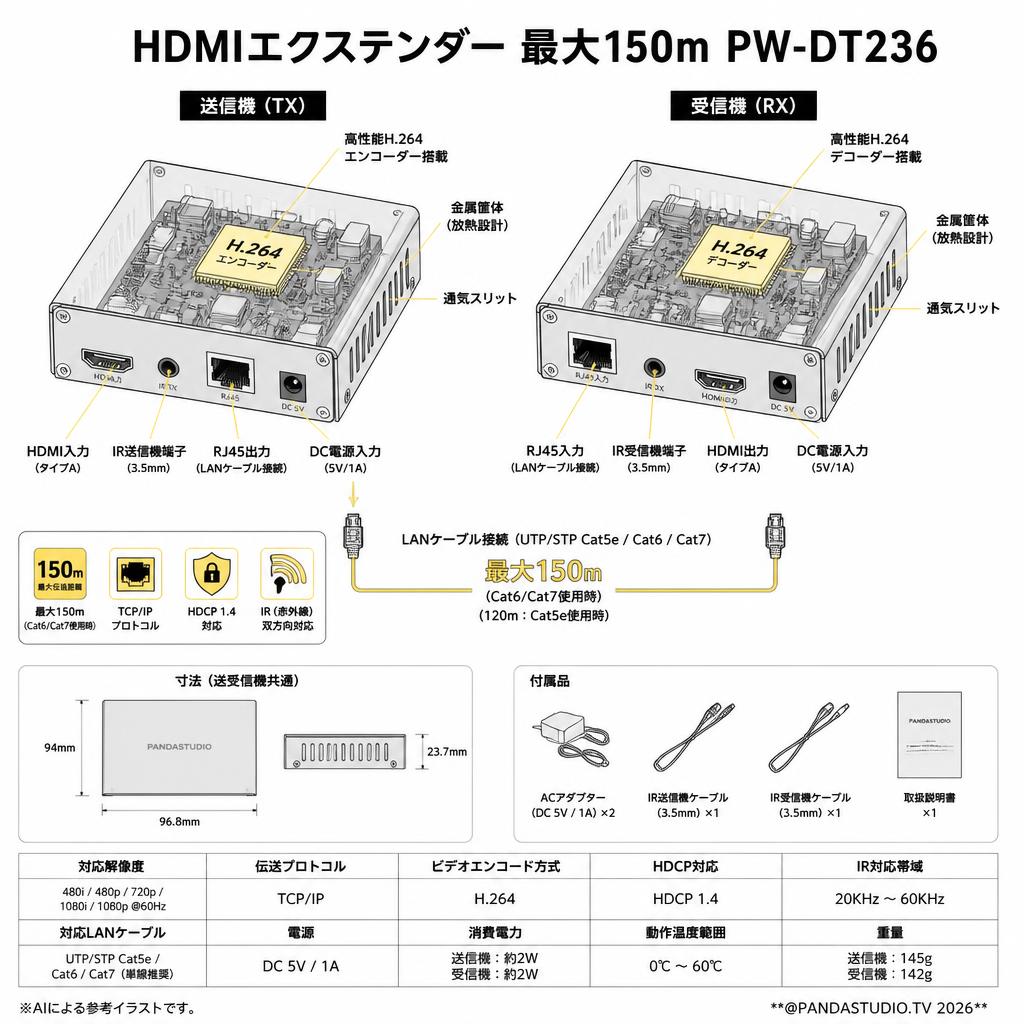

• 対応解像度: 480i / 480p / 720p / 1080i / 1080p @60Hz
• 最大伝送距離: 150m (Cat6/Cat7使用時)、120m (Cat5e使用時)
• 対応LANケーブル: UTP/STP Cat5e / Cat6 / Cat7 (単線推奨)
• 伝送プロトコル: TCP/IP
• ビデオエンコード方式: H.264
• HDCP対応: HDCP 1.4
• IR（赤外線）対応帯域: 20KHz ～ 60KHz
• 入力端子（送信機）: HDMI x1、IR TX x1、DC電源 x1
• 出力端子（送信機）: RJ45 x1
• 入力端子（受信機）: RJ45 x1、IR RX x1、DC電源 x1
• 出力端子（受信機）: HDMI x1
• 電源: DC 5V / 1A
• 消費電力: 送信機 約2W / 受信機 約2W
• 動作温度範囲: 0℃ ～ 60℃
• 寸法: 96.8 x 94 x 23.7 mm (送受信機共通)
• 重量: 送信機 145g / 受信機 142g
