過酷な現場で確実な映像伝送を実現するケーブルとは？

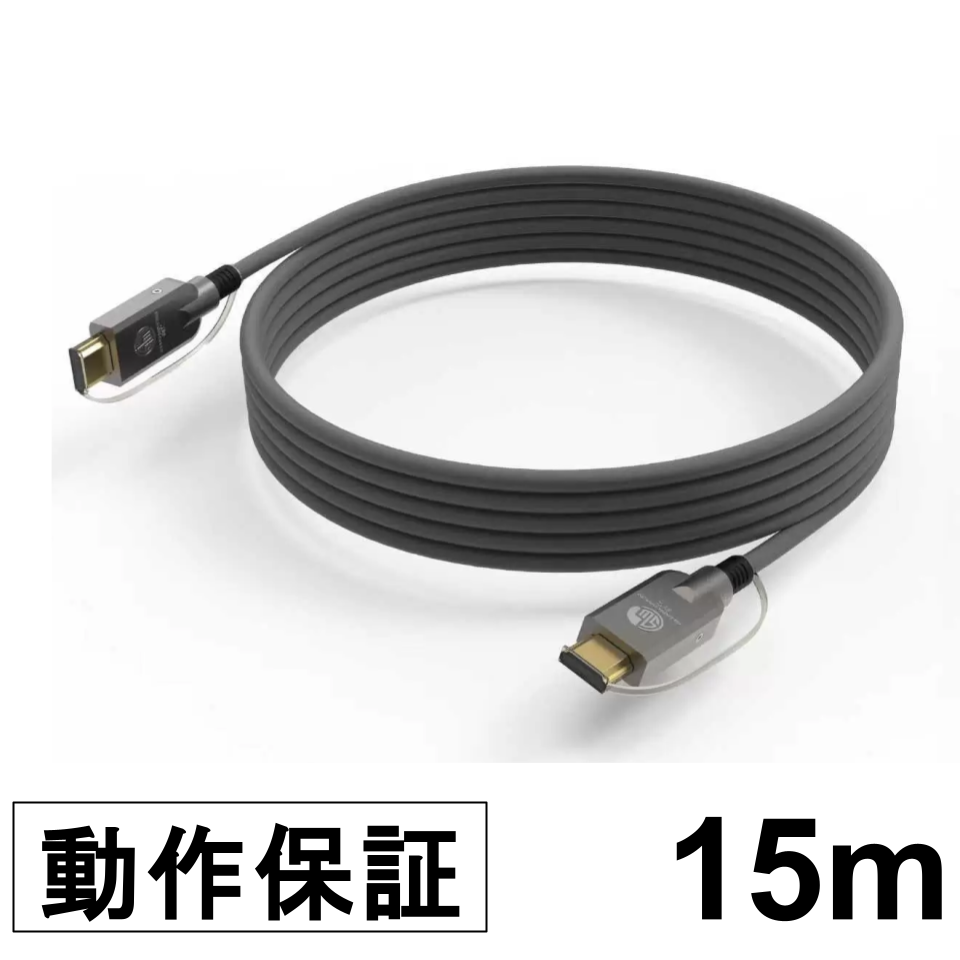

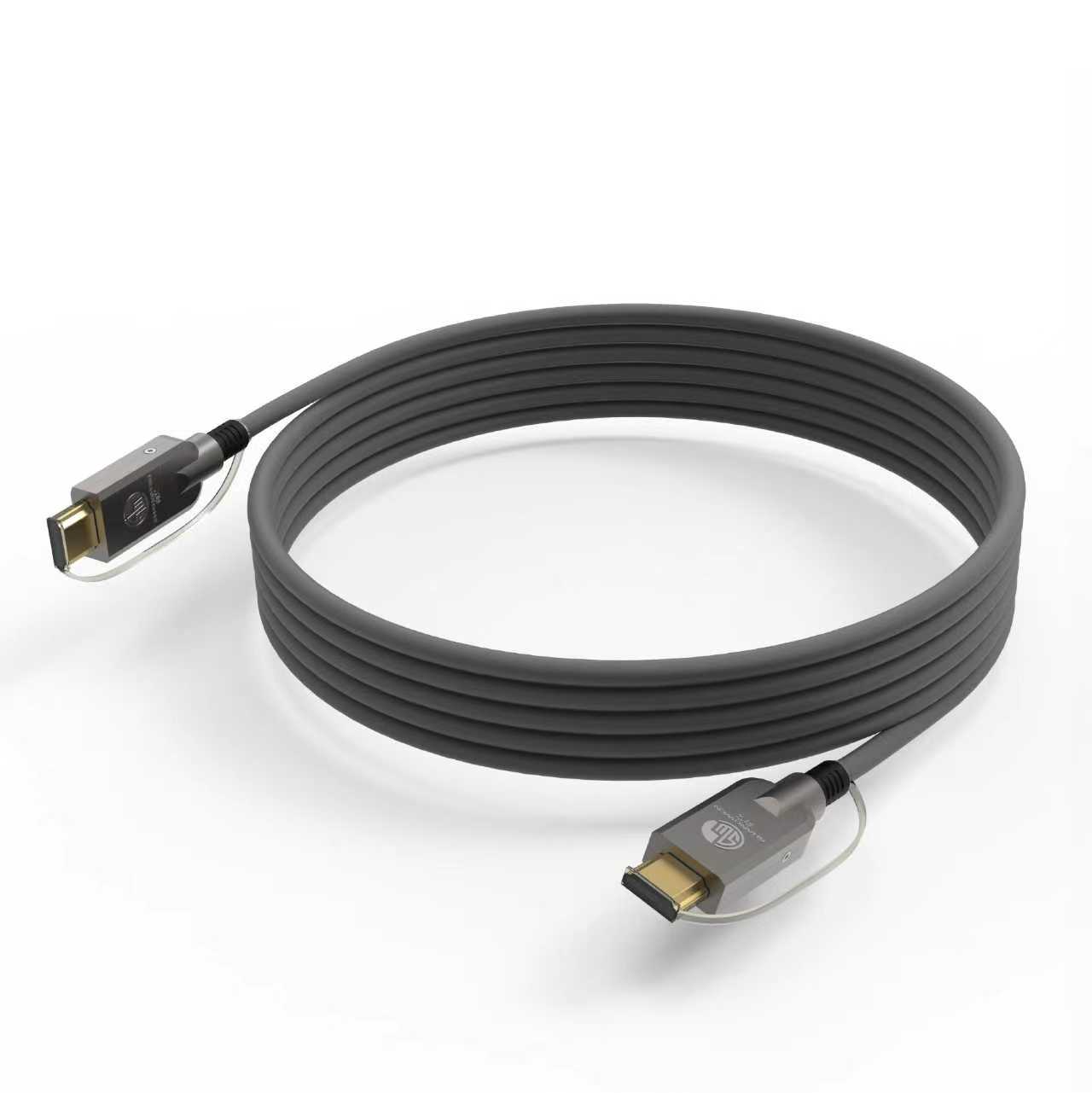

「アーマード光ファイバー HDMI 15m ミルスペック 8K@60Hz / 4K@144Hz 対応 長距離・動作保証」は、プロフェッショナルな映像制作や大規模イベントの設営において、物理的な断線リスクと信号劣化という二つの大きな課題を同時に解決するために設計された映像伝送ソリューションです。内部に光ファイバーを採用しつつ、その外側を強靭な金属製の鎧（アーマー）で覆うことで、軍用規格レベルの耐久性と次世代の高解像度伝送を両立させています。単なる映像出力のアクセサリーではなく、トラブルによるダウンタイムが許されない現場のインフラとして機能します。

なぜ従来のメタルケーブルでは限界があるのか？

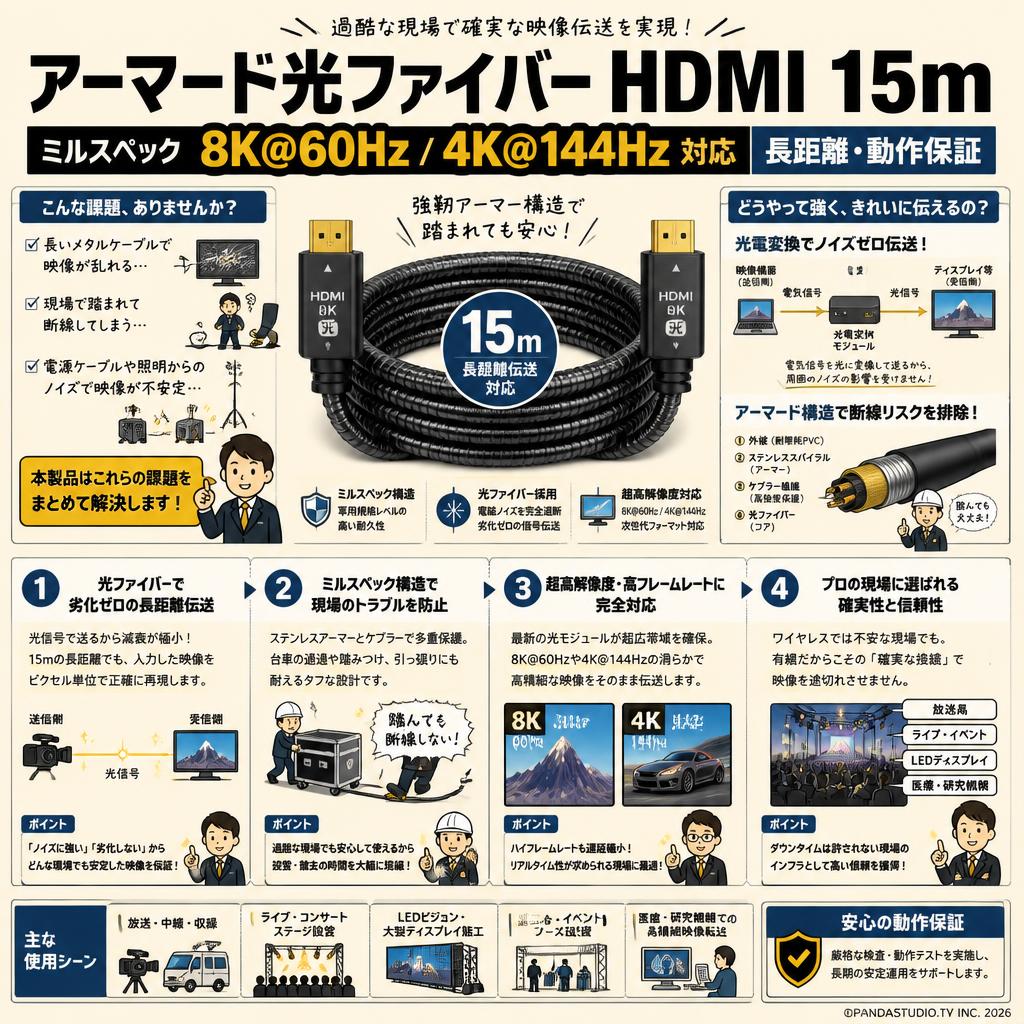

長距離の映像伝送において、従来の銅線（メタル）ケーブルは電気信号の減衰と外部からの電磁ノイズという物理的な限界を抱えています。特に高解像度の映像データは情報量が膨大であり、数メートルを超える配線では画面のブラックアウトやブロックノイズが頻発します。本製品は、コネクタ内部に搭載された超小型の光電変換モジュールにより、電気信号を光信号に変換して送る設計思想を採用しています。これにより、周囲の電源ケーブルや照明機器から発せられるノイズの影響を一切受けず、入力された映像データをピクセル単位で正確に伝送することが可能です。

物理的な断線リスクをどう排除しているのか？

光ファイバーは極めて細いガラス繊維であり、本来は折り曲げや踏みつけに対して非常に脆弱な素材です。この弱点を克服するため、本製品は内部の光ファイバーをスパイラル状のステンレス鋼と高強度のケブラー繊維で多重に保護するミルスペック構造を取り入れています。機材搬入時の台車の通過や、設営スタッフによる偶発的な踏みつけが発生しやすい過酷な環境下でも、内部のガラス繊維が破断することはありません。現場での取り扱いにおける心理的負担を大幅に軽減し、スピーディーな配線作業をサポートします。

次世代の高解像度フォーマットにどう対応するのか？

最新の映像機器やLEDディスプレイは、より高精細で滑らかな映像表現を求めており、それに伴いケーブルに要求される伝送帯域も飛躍的に増加しています。本製品は最新規格に相当する超広帯域伝送に対応する光モジュールを搭載しており、膨大なデータ量を必要とするハイフレームレートの映像信号を圧縮することなく送ることができます。遅延が極めて少ないため、リアルタイム性が重視されるシビアなオペレーション環境においても、クリエイターの意図した通りの正確な映像表現を末端のディスプレイまで届けます。

プロの現場における本製品の市場での立ち位置とは？

現在、映像伝送の手段としてはワイヤレスシステムも普及していますが、電波干渉のリスクや伝送帯域の制限により、完全に有線接続を置き換えるには至っていません。本製品は「絶対に映像を途切れさせない」という確実性が求められる業務用途において、最も信頼できる物理レイヤーの選択肢として位置づけられています。高額な設備投資となる特殊仕様のケーブルですが、放送局、イベントプロモーター、医療現場など、失敗が許されないミッションクリティカルな環境において、確実な映像運用を担保するための重要な要として高く評価されています。

• 大規模イベントのテクニカルディレクター

  アリーナクラスの音楽ライブや展示会で、映像送出卓からLEDビジョンまでの複雑な配線を設計するプロフェッショナルです。「数日間のイベント本番期間のみ必要」というレンタルシナリオに最適。設営時のスタッフによるケーブル踏みつけや機材台車の通過による断線リスクという致命的なペインポイントを解消します。

• eスポーツ大会の配信オペレーター

  シビアな入力遅延と滑らかな映像が要求される競技シーンを扱う配信技術者です。「大規模な公式大会の単発開催時」のレンタルに適しています。選手用PCからスイッチャーまで距離がある環境下でも、フレーム落ちやブラックアウトを絶対に起こせないという重圧と、長距離伝送時の品質低下の課題をクリアにします。

• 医療用映像システムのインテグレーター

  手術室や検査室の高精細モニターと医療機器を接続し、術野映像の共有システムを構築するエンジニアです。「新規システム導入前の実機検証・デモ期間」の利用にマッチします。ノイズの多い医療機器周辺でも電磁干渉を受けずに、微細な色調を正確に伝送しなければならないという厳しい環境要件を解決します。

• 屋外プロジェクションマッピングのクリエイター

  歴史的建造物などを舞台に、屋外の過酷な環境でプロジェクターを設置して映像演出を行うアーティストです。「季節限定のナイトイベント開催期間」のレンタルに合致。足場が悪く、砂利や岩肌に直接ケーブルを這わせる設営において、ケーブルの損傷による映像停止というリスクを排除します。

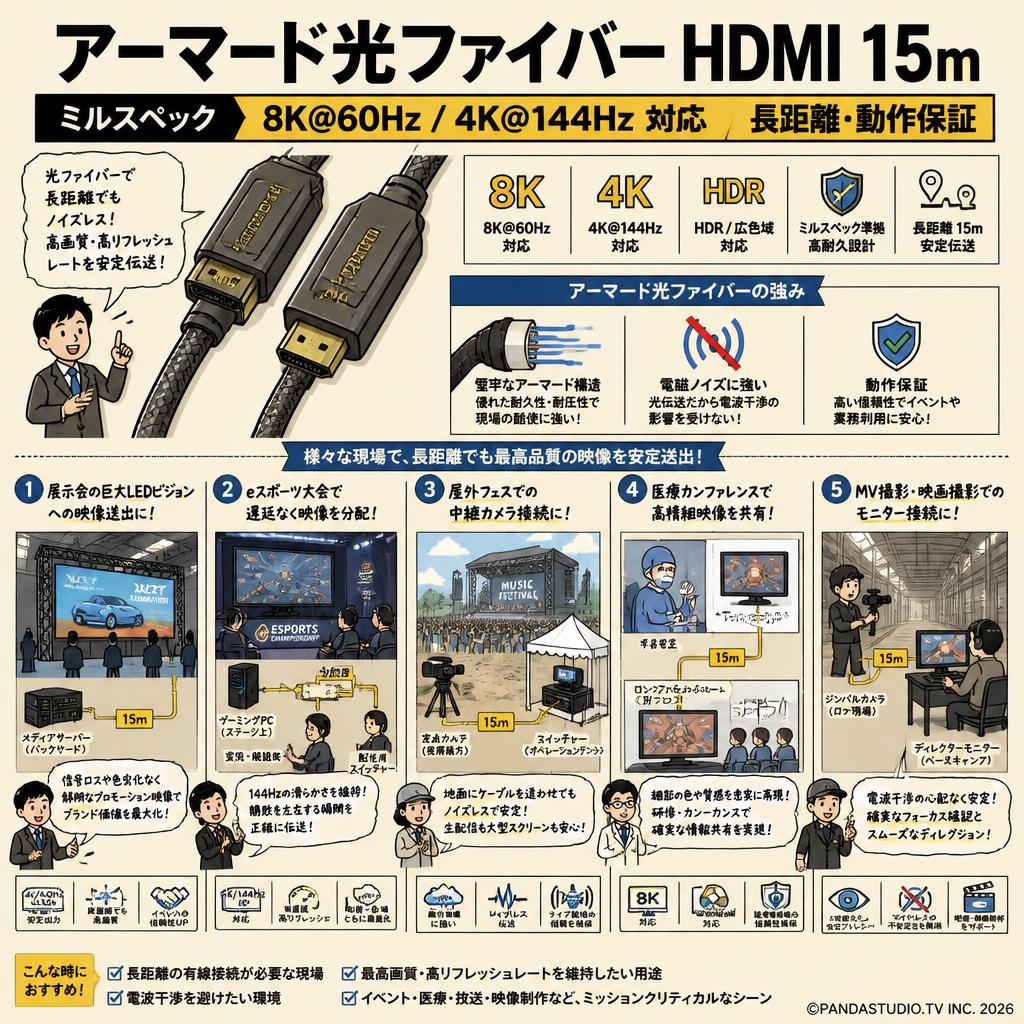

• 展示会の巨大LEDビジョンへ映像を安定送出するための配線機材

  広大な展示会場において、バックヤードのメディアサーバーからブース正面のメインビジョンへ映像を送るシーンです。4K/60Hz出力の非圧縮映像を長距離伝送する設定において、信号ロスや色空間の劣化なく鮮明なプロモーション映像を来場者に届けることができ、クライアントのブランド価値を確実に担保します。

• eスポーツのオフライン大会で競技画面を遅延なく分配する構成

  ステージ上のゲーミングPCから、実況解説席および配信用スイッチャーへ映像を分岐・延長するシーンです。PC側で出力される144Hzのハイフレームレート設定を維持したまま伝送し、プレイヤーの細かな操作やエフェクトを正確に捉えた滑らかな配信映像や、会場スクリーン用のアウトプットを生成します。

• 屋外フェスで中継カメラと仮設テントのスイッチャーを繋ぐ運用

  野外音楽フェスティバルで、客席後方の定点カメラからステージ横のオペレーションテントまで映像信号を送るシーンです。地面にケーブルを這わせる設営において、長距離でもノイズレスで安定したプログラム映像を制作し、大型スクリーンや生配信へと出力するための信頼性の高い接続を確立します。

• 医療カンファレンスで手術室から別室へ高精細映像を共有する環境

  手術室にある内視鏡カメラの映像を、別フロアのカンファレンスルームにあるモニターへリアルタイムに送るシーンです。微細な血管や組織の色調を正確に再現するため、最高解像度・広色域設定（HDRなど）での伝送を行い、研修医や専門医に向けた高品質で遅延のない教育用映像資料を提供します。

• シネマティックなMV撮影でジンバルカメラとディレクターモニターを繋ぐ現場

  廃工場などの広大なロケ地で、カメラマンがジンバルを持って動き回り、離れたベースキャンプで監督が映像を確認するシーンです。高解像度のプレビュー映像を長距離ケーブルで有線接続し、ワイヤレス伝送では不安定になりがちな電波干渉を避け、確実なフォーカス確認とディレクションを可能にします。

• 一般的な光HDMIケーブルを凌駕する耐圧200kgのステンレス鋼外装

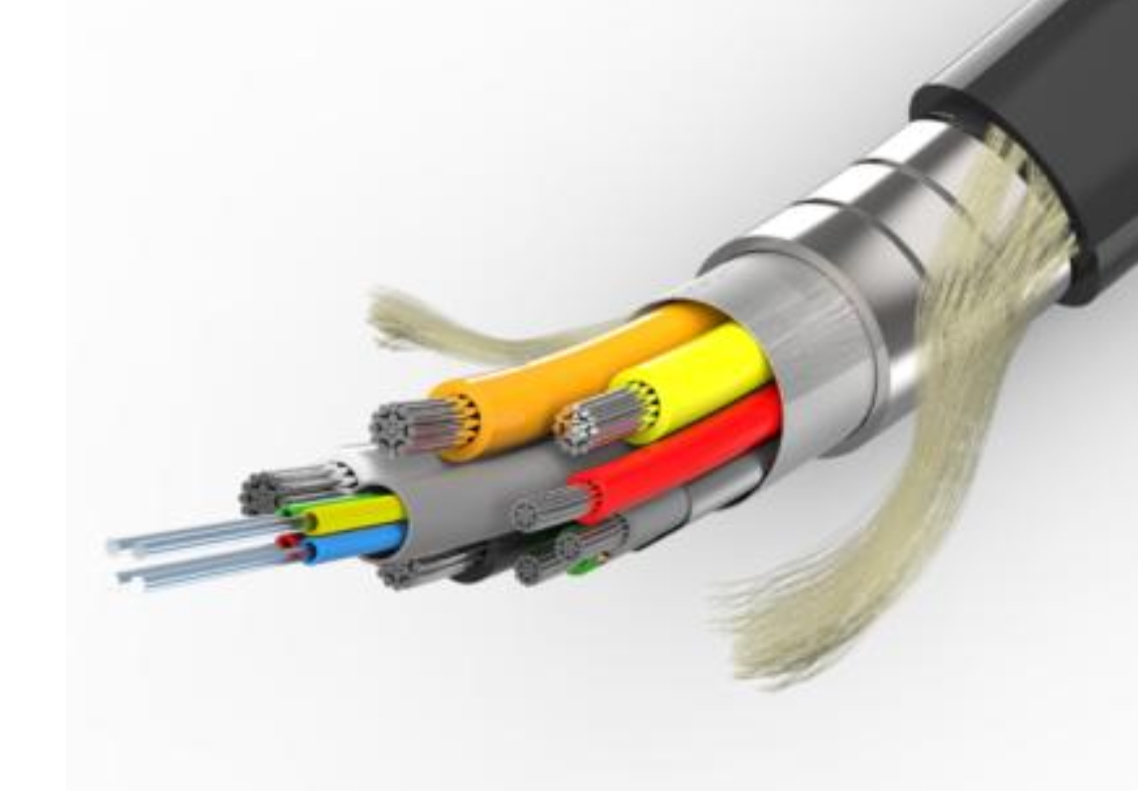

  通常の光ファイバーHDMIケーブルは曲げや踏みつけに弱く、現場での断線が最大の弱点です。本製品は内部の光ファイバーをスパイラル状のステンレス鋼とケブラー繊維で覆う構造を採用しており、耐圧200kg、引張強度50kgを実現。重量のある機材台車がケーブル上を通過しても内部のガラス繊維が破断せず、過酷な設営現場でも安心して引き回すことが可能です。

• メタルケーブルでは不可能な15m無劣化・無遅延の光電変換技術

  一般的なパッシブタイプのメタルHDMIケーブルは、48Gbpsの超広帯域信号を送る場合、3mを超えると急激に信号が減衰します。本製品はコネクタ内部に高性能なVCSEL（面発光レーザー）チップを搭載し、電気信号を光信号に変換して伝送。15mという長距離でも電磁干渉（EMI）の影響を一切受けず、ビットエラーレートを極限まで抑えた安定伝送を実現します。

• ワイヤレス伝送システムと比較して圧倒的に高い帯域幅と安定性

  DJI Transmissionなどのプロ用ワイヤレス映像伝送器は便利ですが、伝送帯域の制限により非圧縮の高解像度伝送やハイフレームレートには対応しきれず、電波干渉のリスクも伴います。本製品は物理的な光ファイバーによる有線接続のため、周囲のWi-Fiや携帯電波が飛び交うイベント会場でも干渉ゼロでフルスペックの映像を確実に届けます。

• 高額な特殊ケーブルを必要な期間だけ・動作確認済みで導入できるレンタルメリット

  アーマード仕様の光HDMIケーブルは購入すると数万円にのぼる高額な投資となりますが、長距離配線が必要な現場は限定的です。本レンタルでは、事前に専用テスターで48Gbps帯域のリンク確立と導通テストをクリアした「動作保証済み」の個体をお届けします。単発のイベントや検証作業のために、初期不良のリスクを排除し低コストで調達できるのが最大の強みです。

Q: ケーブルの接続方向に指定はありますか？

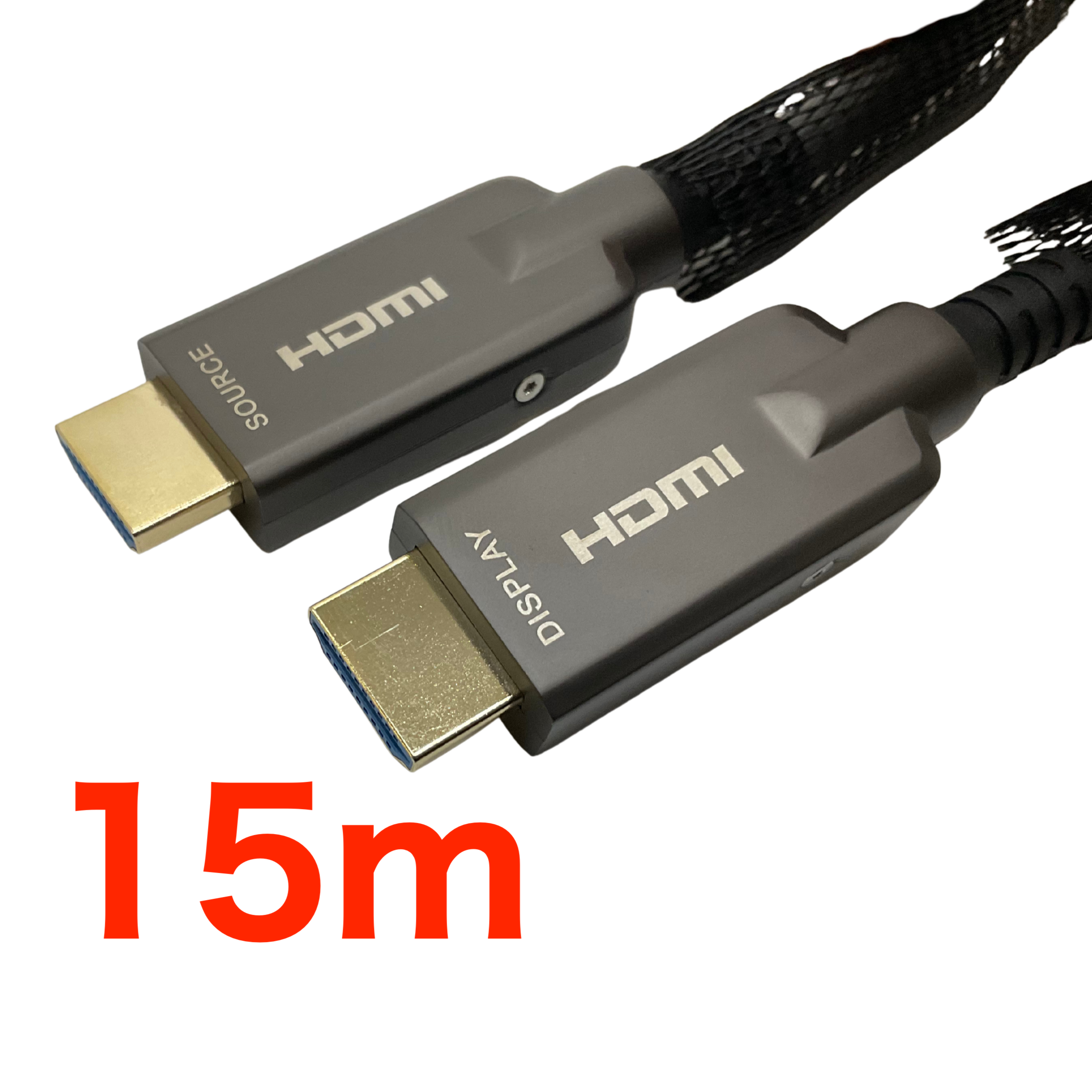

A: はい、光ファイバーHDMIケーブルには方向性があります。コネクタ部分に「Source（出力元：PCやカメラなど）」と「Display（入力先：モニターやプロジェクターなど）」の表記がありますので、必ず指定された向きで接続してください。逆向きに接続すると映像が出力されません。

Q: 使用時に外部電源やUSBからの給電は必要ですか？
A: 不要です。接続したHDMI機器の端子から供給される微弱な電力（バスパワー）のみで、コネクタ内部の光電変換モジュールが駆動する省電力設計となっています。別途ACアダプターやUSBケーブルを用意する必要がないため、配線が非常にシンプルに完結します。

Q: 屋外イベントでの使用時、雨や水たまりに濡れても大丈夫ですか？
A: ケーブルの被覆自体は防滴性がありますが、両端のHDMIコネクタ部分（電子回路が内蔵されている部分）は防水仕様ではありません。屋外で使用する際は、コネクタ接続部が雨水や結露に触れないよう、防水テープや保護ボックスで厳重に養生してご使用ください。

Q: 15mでは長さが足りない場合、HDMI延長コネクタを使って2本繋げても映像は出ますか？
A: 光ファイバーHDMIケーブル同士を中継コネクタで延長することは推奨していません。光電変換のタイミングやバスパワーの電圧低下により、信号が認識されずブラックアウトする可能性が高くなります。15m以上の距離が必要な場合は、より長い長尺ケーブルのレンタルをご検討ください。

Q: 従来の銅線（メタル）HDMIケーブルと比較して、映像の遅延は発生しませんか？
A: 光信号への変換処理を行っていますが、その遅延はマイクロ秒（100万分の1秒）単位であり、人間の目や通常の計測機器では検知できないレベルです。そのため、シビアな入力タイミングが求められるeスポーツ大会や、ライブ配信の現場でも遅延を気にすることなくご使用いただけます。

Q: 映像が出力されないなどの相性問題が起きた場合、別の機器で代用できますか？
A: 一部の古い機器や出力電圧が極端に低い機器では、光変換モジュールが起動せず映像が出ない相性問題が稀に発生します。本製品は発送前に標準的な機器で動作確認を行っておりますが、万が一の相性問題に備え、重要な現場ではリピーター付きのメタルケーブル等を予備としてご用意いただくことをお勧めします。

Q: レンタル期間中に現場での不注意でケーブルを断線させてしまった場合、どうなりますか？
A: アーマード仕様で非常に頑丈ですが、重機での轢過やコネクタ部の強い衝撃などで破損した場合、修理代または同等品の購入代金をご負担いただく場合がございます。パンダスタジオレンタルの「安心補償オプション」に事前加入いただくことで、万が一の破損時も自己負担額を大幅に軽減できます。

Q: 現場での検証が長引いた場合、利用途中でレンタル期間を延長することは可能ですか？
A: はい、可能です。次のお客様の予約が入っていない場合に限り、マイページから簡単に延長手続きを行っていただけます。ただし、無断での延滞は遅延損害金が発生するため、延長をご希望の場合は必ず返却期限の前にWebサイト上から手続きを完了させてください。

• Kramer 光ファイバー HDMIケーブル 15m...
  アーマー非搭載で軽量なため、常設配線や踏みつけリスクのない屋内スタジオでの使用を重視するユーザー向け
• Blackmagic Micro Converter SDI to HDMI 3G...
  SDI同軸ケーブルで安価に長距離伝送可能。音声やタイムコードも重畳したい放送・ライブ配信現場のユーザー向け
• Hollyland Mars 400S PRO...
  物理的な配線が不可能な移動カメラマン向け。多少の遅延や画質低下を許容し、機動力を最優先するユーザーに最適
• Roland HT-RX01 HDBaseTレシーバー...
  既存のLANケーブルインフラを活用して長距離伝送したい設備業者向け。CAT5e/6ケーブルで安価に構築可能
• サンワサプライ イコライザ内蔵HDMIケーブル 15m...
  光変換の相性問題を避けたいユーザー向け。帯域は制限されるが、フルHD環境での安定性を求める場合に適する

ライブ配信エンジニア (30代 男性) / 踏まれても安心な堅牢性。ただし巻き取りにはコツが必要 : 評価 ★★★★☆ 4.0

映像技術ブログのレビューより。展示会ブースの設営で、来場者の動線を横切る形で配線する必要があったため本製品をレンタルしました。台車が何度もケーブル上を通過する過酷な環境でしたが、アーマー外装のおかげで映像の乱れや断線は一切発生せず、長距離光伝送の安定性を実感しました。一方で、内部に金属の鎧が入っているためケーブル自体に強い反発力があり、撤収時に八の字巻き（順逆巻き）をする際、通常のケーブルよりかなり手首の力が必要になる点には注意が必要です。

映像制作ディレクター (40代 女性) / ジンバル撮影のプレビューが劇的に改善。コネクタ部の扱いは慎重に : 評価 ★★★★★ 4.8

機材レンタルサイトの利用者レビューより。ミュージックビデオの撮影現場で、カメラマンの動きをベースキャンプのモニターで確認するために使用。ワイヤレス伝送では建物の壁で電波が途切れる環境でしたが、15mの有線接続により高解像度のプレビューが遅延ゼロで確認でき、ピントチェックが非常に快適でした。ただ、ケーブル部分は頑丈ですが、カメラに挿すHDMIコネクタの根元部分は通常のケーブルと同じ構造なので、ジンバル運用時は端子に負荷がかからないようケーブルサポートが必須です。

eスポーツ大会運営スタッフ (20代 男性) / ハイフレームレートを完璧に伝送。方向性の確認ミスに注意 : 評価 ★★★☆☆ 3.5

YouTubeの機材検証動画より。格闘ゲームのオフライン大会で、プレイヤーのPCから実況席のモニターへ映像を分岐するために導入。メタルケーブルで起きていた画面の暗転やノイズが完全に解消され、競技性の高い環境を構築できました。しかし、設営時にケーブルの「Source」と「Display」の向きを逆に這わせてしまい、映像が出ずに原因究明で時間をロスしてしまいました。引き回す前にコネクタの印字をスタッフ全員で指差呼称するなど、運用上の工夫が求められます。

必須アクセサリ

• 養生テープ (黒・緑)...
  床面にケーブルを固定し、足を引っ掛ける事故やコネクタ部への張力を防ぐために必須
• HDMI ケーブルクランプ / サポート...
  カメラやモニター接続時、自重によるHDMI端子の物理的な破損や抜け落ちを防止

用途別のおすすめ

• ケーブルプロテクター 2チャンネル...
  屋外や車両が通る場所で、コネクタ部を含めたより強固な保護が必要な現場に追加
• HDMI 分配器 (スプリッター) 1入力4出力 4K対応...
  伝送してきた映像を、複数のモニターやスイッチャーへ同時に出力したい場合に併用
• Blackmagic Design ATEM Mini Pro...
  長距離伝送したカメラ映像を入力し、現場から直接YouTubeなどへライブ配信する用途に

代替・類似製品

• 光ファイバー HDMIケーブル 15m (通常版)...
  踏みつけリスクがない屋内配線で、より細く取り回しのしやすい軽量なケーブルが必要な場合
• SDI ケーブル 20m (BNC)...
  HDMIではなく、抜けにくいロック機構を持つSDI端子搭載の業務用カメラを長距離接続する場合
• Hollyland Mars 400S PRO...
  物理的なケーブルの引き回し自体が不可能で、ワイヤレスでの映像伝送に切り替えたい場合

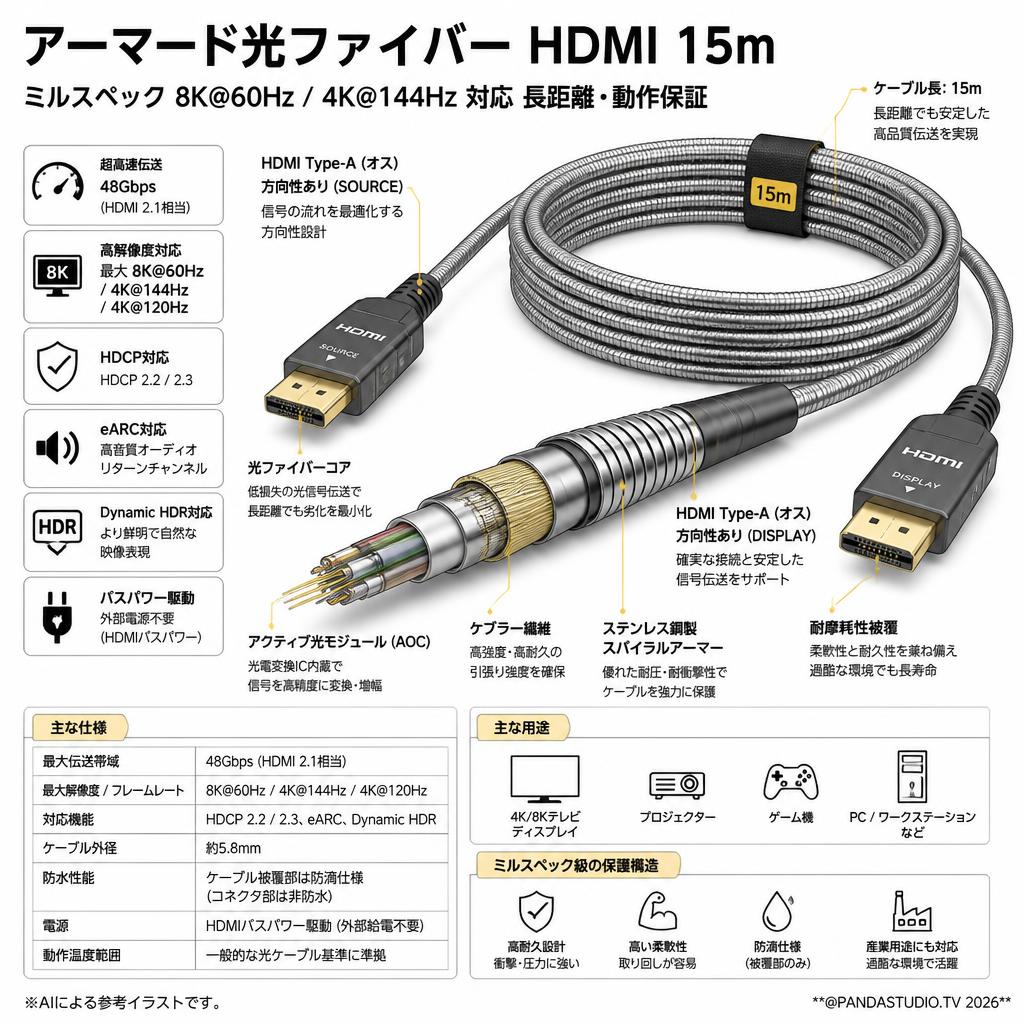

ケーブルタイプ: アーマード アクティブ光ファイバーHDMIケーブル (AOC)

コネクタ形状: HDMI Type-A (オス) - HDMI Type-A (オス) ※方向性あり

ケーブル長: 15m

最大伝送帯域: 48Gbps (HDMI 2.1相当)

Video resolution & framerate (ビデオ解像度とフレームレート): 最大 8K@60Hz / 4K@144Hz / 4K@120Hz

Image sensor (イメージセンサー): 該当なし (ケーブル製品のため)

Lens (レンズ): 該当なし

Photo resolution (写真解像度): 該当なし

Waterproof rating (防水性能): ケーブル被覆部は防滴仕様 (コネクタ部は非防水)

Battery (バッテリー容量・駆動時間・充電時間): 非搭載 (HDMIバスパワー駆動、外部給電不要)

Storage (ストレージ): 該当なし

Connectivity (接続性): HDCP 2.2 / 2.3対応、eARC対応、Dynamic HDR対応

Dimensions & weight (寸法と重量): ケーブル外径: 約5.8mm / 重量: 要確認

Operating temperature range (動作温度範囲): 要確認 (一般的な光ケーブル基準に準拠)

外装素材: ステンレス鋼製スパイラルアーマー、ケブラー繊維、耐摩耗性被覆
