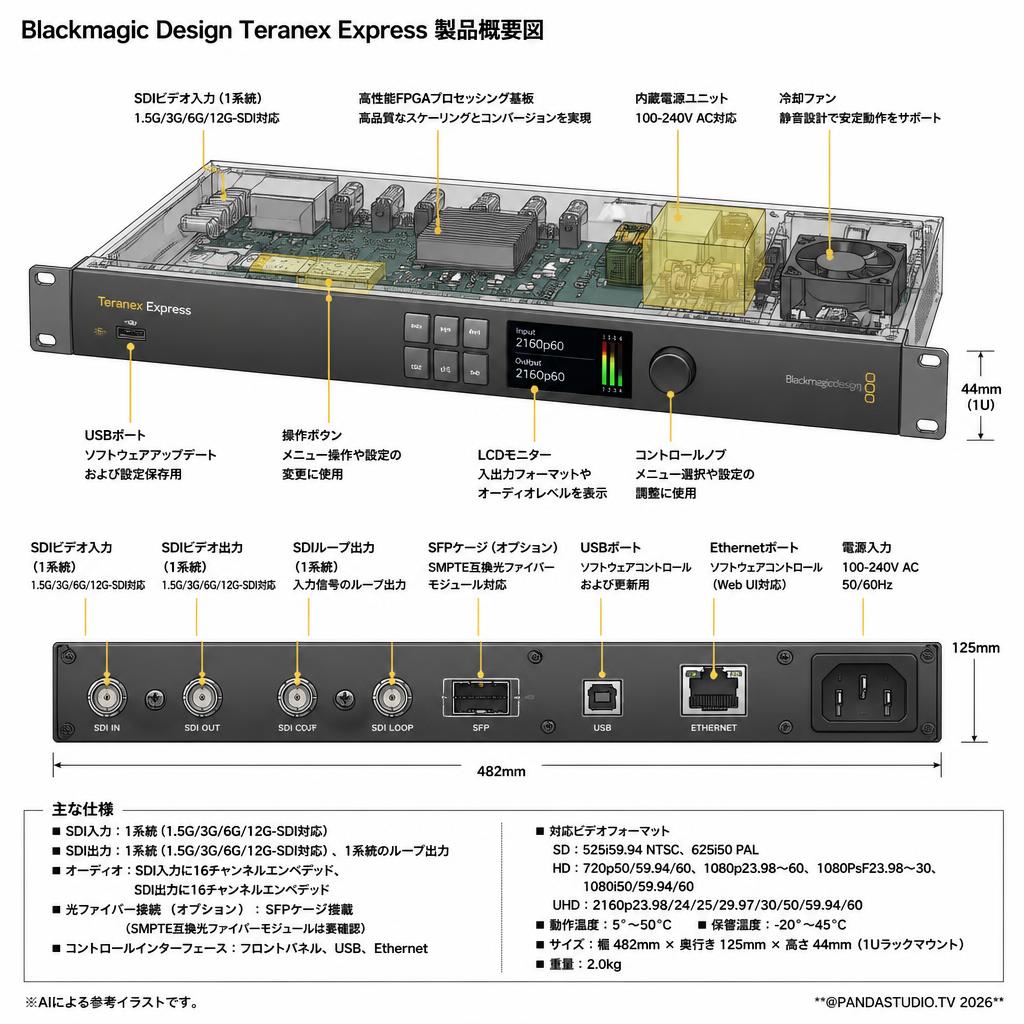

接続 |
|
SDIビデオ入力 |
10-bit 1系統(IN A)SD、HD、2K、3G HD(Level AおよびB)、6G/12G UHDで切替可能 10-bit 1系統(IN B)SD、HD、2K、3 HD、6G/12G UHDで切替可能。4:2:2 3G/6G UHD用デュアルリンク入力として使用可能 |
SDIビデオループ入力 |
リクロック10-bit 1系統(IN A Loop)SD、HD、2K、3G HD、6G/12G UHDで切替可能 リクロック10-bit 1系統(IN B Loop)SD、HD、2K、3G HD、6G/12G UHDで切替可能 |
SDIビデオ出力 |
10-bit 1系統(OUT A)SD、HD、2K、3G HD(Level AおよびB)、6G/12G UHDで切替可能 10-bit 1系統(OUT B)SD、HD、2K、3G HD(Level AおよびB)、6G UHDで切替可能。4:2:2 3Gあるいは6G UHD用デュアルリンク出力として使用可能 |
光ファイバービデオ入力 (オプション) |
10-bit 1系統(SD、HD、3G HD、2K、UHDで切替可能) |
光ファイバービデオ出力 (オプション) |
10-bit 1系統(SD、HD、3G HD、2K、UHDで切替可能) デュアルリンク/クアッドリンク出力モードでは使用できません。 |
光ファイバーオーディオ入力 (オプション) |
16チャンネル(SD、HD、3G HD、2K、UHD) |
光ファイバーオーディオ出力 (オプション) |
16チャンネル(SD、HD、3G HD、2K、UHD) |
SDIオーディオ入力 |
16チャンネル(SD、HD、3G HD、2K、UHD) |
SDIオーディオ出力 |
16チャンネル(SD、HD、3G HD、2K、UHD) |
内蔵Dolbyサポート |
すべての変換でDolby® AC-3パススルー。Dolby® Eパススルー(ビデオフレームレート変換時を除く) |
対応マルチレート |
すべてのSDI出力でSD、HD、UltraHDの切替可能。SDIは270 Mb/s SD-SDI、1.5 Gb/s HD-SDI、2K SDI、3G HD、6G/12G UltraHDで切替可能 |
同期入力 |
SDではブラックバースト、HDでは3値シンク |
コンピューターインターフェース |
USB 2.0 mini Bポート(ソフトウェアアップデート用)、イーサネットRJ45(コンフィギュレーション用) |
プロセッサインターフェース |
発光プッシュボタン、LEDステータス表示、簡単に使用できるLCDオンスクリーンメニュー |
 |
フォーマット |
|
対応SDフォーマット |
625/25 PAL、525/29.97 NTSC |
対応1.5 HD Gb/sフォーマット |
720p50、720p59.94、720p60、1080PsF23.98、1080p23.98、1080PsF24、1080p24、1080PsF25、1080p25、1080PsF29.97、1080p29.97、1080PsF30、1080p30、1080i50、1080i59.94、1080i60 |
対応2Kフォーマット |
1080PsF23.98、1080p23.98、1080PsF24、1080p24 |
SDI規格 |
SMPTE 259M、SMPTE 292M、SMPTE 296M、SMPTE 372M、SMPTE 425M |
対応SDIメタデータ |
VITC/ATCサポート、SMPTE 12M。ビデオインデックスサポートはWSS、RP186、AFD、SMPTE 2016。クローズドキャプションは608、708間の変換、SMPTE 334Mをサポート |
オーディオサンプリング |
テレビ標準サンプルレート(48kHz/24-bit) |
ビデオサンプル |
4:2:2 SDI |
色精度 |
10-bit |
カラースペース |
REC 601, REC 709 |
対応SDIフォーマット |
525 NTSC、625 PAL、720HD、1080HD、2K 2048 x 1080、 2K 2048 x 1556 切替可能 |
対応3 Gb/s HDフォーマット |
1080p50、1080p59.94、1080p60(Levels AおよびB) |
対応Ultra HDフォーマット |
2160p23.98、2160p24、2160p25、2160p29.97、2160p30、2160p50、 2160p59.94、2160p60 |
コンバージョン |
|
 |
処理 |
|
アスペクトレシオ変換 |
リアルタイムの可変/固定アリアルタイムの可変/固定アスペクト比コンバージョン。独自仕様の"スマート"アスペクト含む。 |
リアルタイムビデオ処理 |
ノイズリダクション、ケイデンス検出(挿入/除去)、ケイデンスコレクション、シーンカット検出、カラーコレクション、プロセスアンプ制御を含む |
フォーマット変換 |
リアルタイムアップコンバージョン、ダウンコンバージョン、クロスコンバージョン、SD/HD/UHDスタンダードコンバージョン |
カラースペースコンバージョン |
ハードウェアベースのリアルタイムコンバージョン |
サイズ |
|
 |
電源条件 |
国際対応AC電源1個内蔵(IEC C14インレット)。 IEC電源ケーブルが必要 (100−240v、50-60Hz) |
作動温度 |
5° 〜 50° C (41° 〜 122° F) |
保管温度 |
-20° 〜 45° C (-4° 〜 113° F) |
相対湿度 |
0% 〜 90% (結露なし) |
