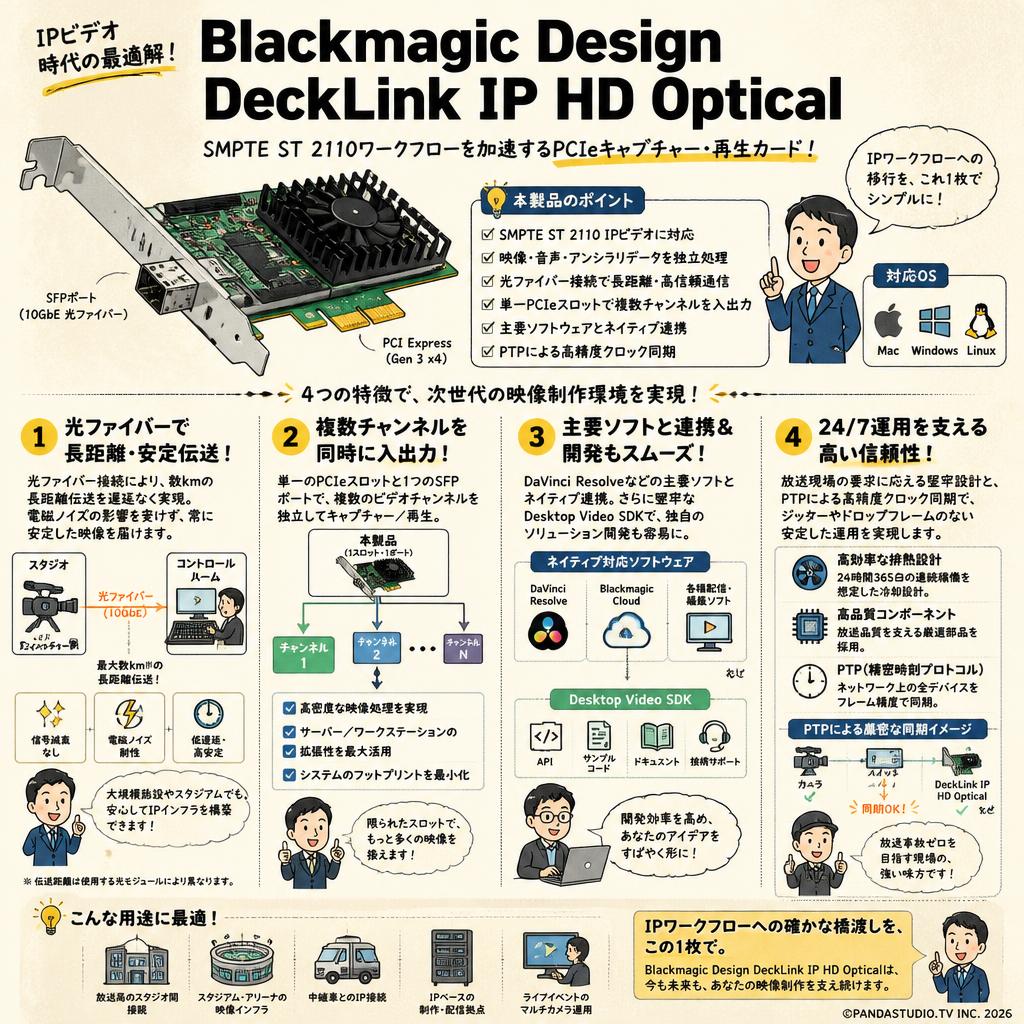

IPビデオワークフローへの移行を支える基盤とは？

「Blackmagic Design DeckLink IP HD Optical」は、放送局や映像プロダクションにおけるSMPTE ST 2110 IPビデオシステムへのシームレスな移行を目的として開発されたPCIeキャプチャー・再生カードです。従来のベースバンドSDI環境から、ネットワークを介したIPベースの映像伝送へと業界がシフトする中、本製品はその橋渡し役として機能します。映像、音声、アンシラリデータを独立してルーティングできるIP規格の利点を最大限に引き出し、柔軟で拡張性の高いシステム構築を可能にします。

光ファイバー技術がもたらす長距離伝送の利点

映像制作の現場では、スタジオとコントロールルームが物理的に離れているケースが少なくありません。本製品は光ファイバー接続を採用しており、一般的な銅線ケーブルでは到達できない数キロメートル単位の長距離伝送を遅延なく実現します。これにより、大規模な放送施設やスタジアムなど、広大な敷地内での映像インフラ構築において、信号の減衰や電磁ノイズの干渉を気にすることなく、極めて安定したデータ通信を維持できます。

複数チャンネルの同時処理による効率化

現代のライブプロダクションでは、多数のカメラソースやグラフィックスを同時に扱うことが求められます。このカードは、単一のPCIeスロットと1つのSFPポートを通じて、複数のビデオチャンネルを独立してキャプチャーおよび再生する能力を備えています。これにより、サーバーやワークステーションの限られた拡張スロットを有効に活用でき、システム全体のフットプリントを最小限に抑えながら、高密度な映像処理環境を構築することが可能です。

ソフトウェアとの高い親和性と開発環境

映像処理ハードウェアの真の価値は、それを制御するソフトウェアによって大きく左右されます。本製品は、DaVinci Resolveをはじめとする主要な映像編集・配信ソフトウェアとネイティブに連携するだけでなく、Mac、Windows、Linux向けの堅牢なDesktop Video SDKが提供されています。これにより、システムインテグレーターやソフトウェア開発者は、独自の要件に合わせたカスタムソリューションを容易に開発でき、既存のワークフローへスムーズに統合できます。

堅牢な設計に基づく信頼性の追求

放送事故が許されないプロフェッショナルの現場において、機材の安定稼働は絶対条件です。このキャプチャーカードは、24時間365日の連続稼働を想定した排熱設計と高品質なコンポーネントを採用しています。また、PTP（Precision Time Protocol）による厳密なクロック同期機能を搭載しており、ネットワーク上のすべてのデバイス間でフレーム精度の正確なタイミングを保証します。これにより、複雑なIPビデオネットワークにおいても、ジッターやドロップフレームのない信頼性の高い運用を実現します。

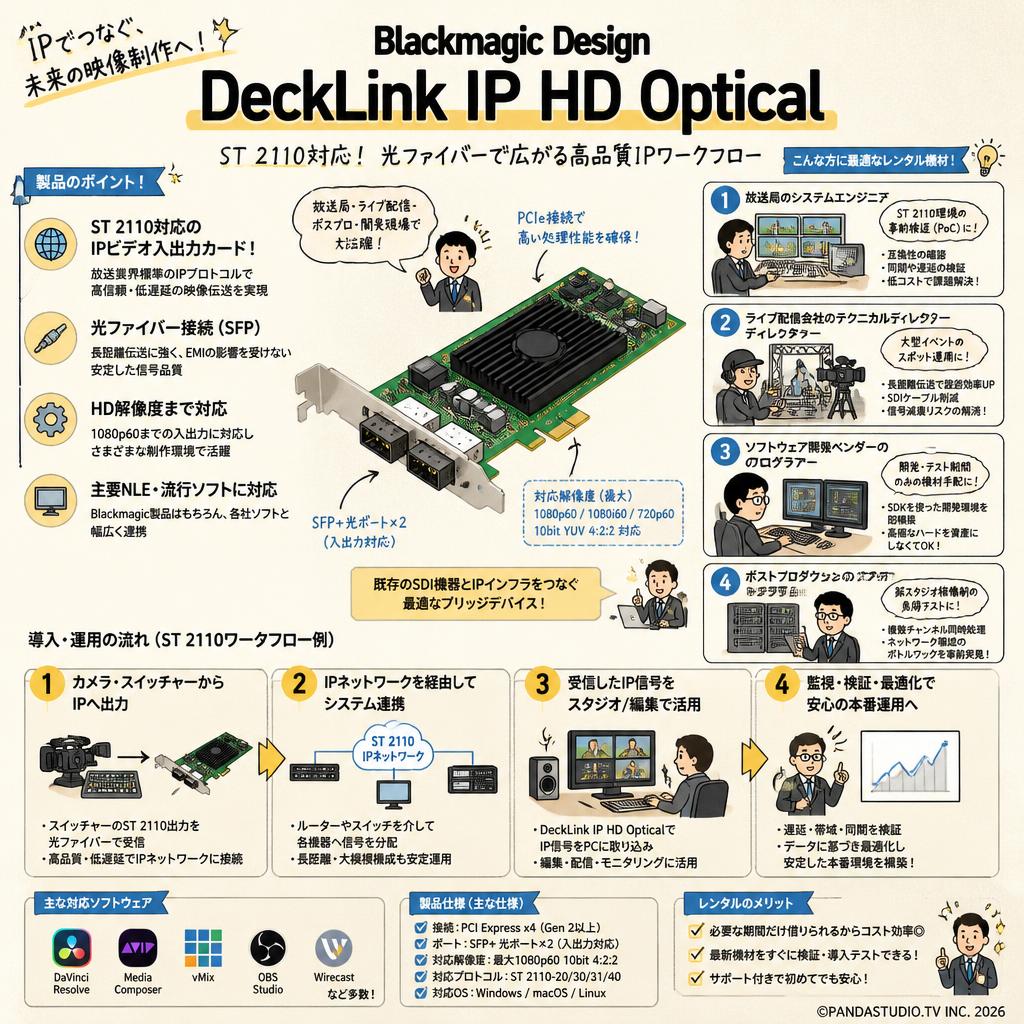

• 放送局のシステムエンジニア

  大規模なスタジオ更新プロジェクトにおいて、ST 2110環境の導入検証を行う担当者。本番導入前にシステム全体の互換性を確認するための「事前検証（PoC）用途」での短期レンタルが最適です。既存のSDI機器と新しいIPルーター間の同期や遅延の課題を、実機を用いて低コストでテスト・解決できます。

• ライブ配信会社のテクニカルディレクター

  音楽フェスやeスポーツ大会など、広大な会場で複数台のカメラを扱う現場の責任者。長距離配線が必要な「大型イベントのスポット運用」でのレンタルに適合します。光ファイバーによる長距離IP伝送を活用することで、重くかさばるSDIケーブルを大量に引き回す設営の負担と信号減衰のリスクを解消します。

• ソフトウェア開発ベンダーのプログラマー

  放送向けテロップ送出システムや独自の映像解析アプリを開発しているエンジニア。新機能のデバッグや動作確認のための「開発・テスト期間中のみの機材手配」としてレンタルが役立ちます。高価なIPビデオ対応ハードウェアを自社で資産保有することなく、SDKを用いた開発環境を即座に構築できます。

• ポストプロダクションのインフラ管理者

  編集室のサーバー群をIPベースにリプレイスし、共有ストレージと映像ルーターへアクセスさせる計画を持つ管理者。「新スタジオ稼働前のシステム負荷テスト」での利用がフィットします。複数チャンネルの同時処理能力を活かし、ネットワーク帯域のボトルネックを事前に洗い出すことが可能です。

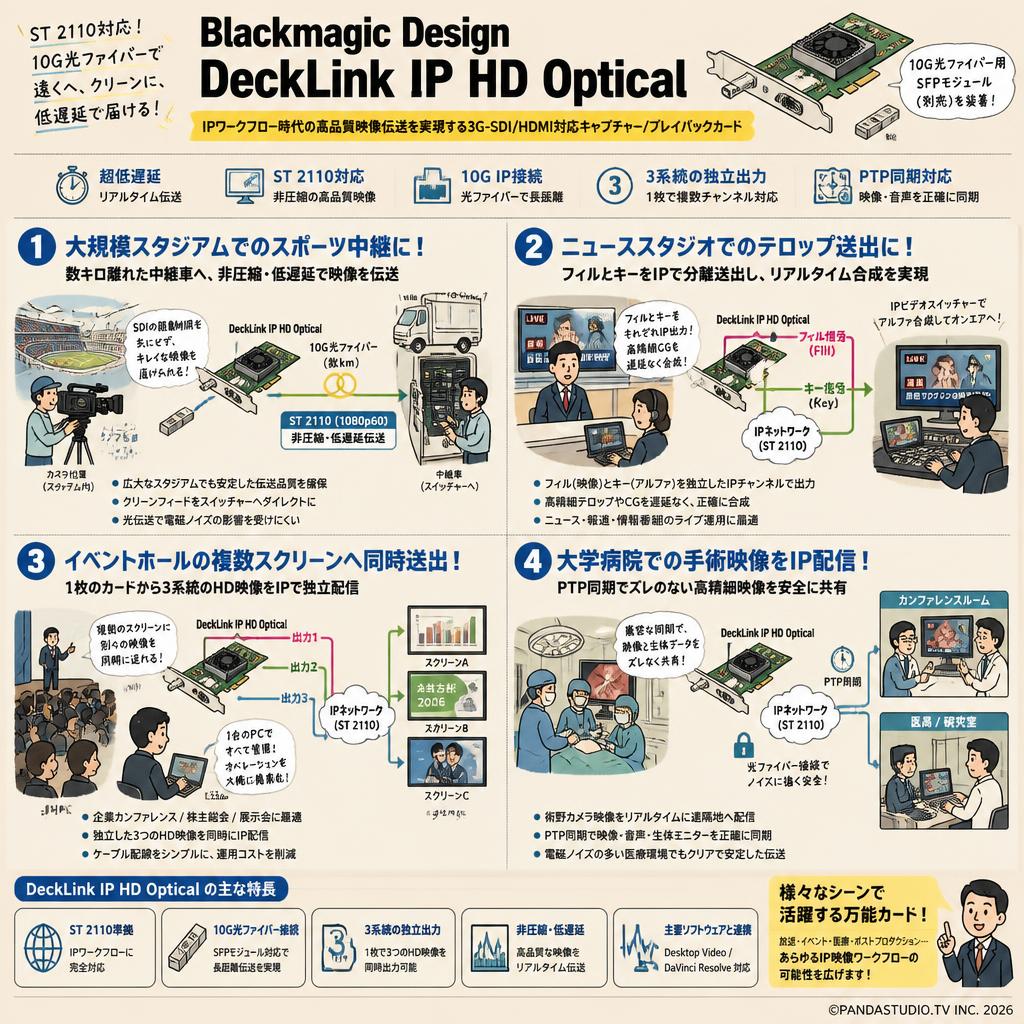

• 大規模スタジアムでのスポーツ中継システム構築におすすめの構成

  広大なスタジアム内で、カメラ位置から中継車まで数キロ離れた環境での映像伝送シーン。10G光ファイバー用SFPモジュールを装着し、ST 2110規格で1080p60の映像を非圧縮で伝送します。SDIの距離制限を気にすることなく、低遅延で高品質な放送用クリーンフィードをスイッチャーへ届けることができます。

• 放送局のニューススタジオにおけるテロップ送出機材としての活用

  ニュース番組の生放送中、リアルタイムでCGやテロップを映像に合成して送出するシーン。フィルとキーの信号を独立したIPチャンネルとして同時に出力する設定で使用します。これにより、IPビデオスイッチャー側でアルファチャンネル付きの高精細なグラフィックスを遅延なく合成し、オンエアへ乗せることが可能です。

• イベントホールでの複数スクリーン向け映像送出に最適なソリューション

  企業カンファレンスや株主総会で、会場内の複数ある大型LEDビジョンへ別々の映像コンテンツを同時に送り出すシーン。1枚のカードから3系統の独立したHD映像をIPネットワーク経由で各スクリーンのデコーダーへ配信します。1台の送出PCで複数の出力を管理でき、オペレーションの煩雑さを大幅に軽減します。

• 大学病院での手術映像のIPネットワーク配信を行うシーン

  手術室の術野カメラ映像を、離れた場所にあるカンファレンスルームや医局へリアルタイムに共有するシーン。PTPによる厳密な同期設定を行い、映像と生体モニターのデータをズレなくIP伝送します。光ファイバー接続により、電磁ノイズの多い医療現場でも干渉を受けずに、クリアで正確な映像を医師間で共有できます。

• 映像制作会社でのDaVinci Resolveを用いたリモートグレーディング環境

  カラーリストが自社の編集室から、別拠点にいるクライアントのモニターへ色補正中の映像をリアルタイムで出力するシーン。Desktop Videoソフトウェアを介してDaVinci Resolveのプレビュー画面をST 2110ストリームとしてネットワークへ送出します。非圧縮IP伝送により、ピクセル精度の正確な色再現を遠隔地で確認できます。

1つのSFPポートで3チャンネルの独立処理を実現

AJA KONA IPなどの競合製品が2チャンネル処理を基本とする中、本製品は1つの10G SFPスロットを通じて最大3チャンネルの1080p60映像を同時にキャプチャーまたは再生可能です。PCのPCIeスロットを節約しつつ、高密度な多チャンネル環境を構築できるため、ラックスペースが限られた中継車や送出サーバーでの運用において圧倒的な省スペース性を発揮します。

NMOS対応によるプラグアンドプレイのルーティング制御

一般的なIPビデオ機器は手動でのIPアドレスやマルチキャスト設定が煩雑ですが、本製品はAMWA NMOS（IS-04/IS-05）規格に完全対応しています。これにより、ネットワーク上のIPビデオスイッチャーやルーターから本機が自動的に検出され、SDIルーターを操作するのと同じ直感的な感覚で映像の接続先を切り替え可能。運用時の設定ミスを劇的に減らします。

専用ハードウェアによるCPU負荷の低減と低遅延

ソフトウェアベースのST 2110処理（汎用NICを使用したソリューション）と比較して、本製品はボード上の専用FPGAでパケット化やPTP同期などの重い処理を実行します。ホストPCのCPU・GPUリソースを消費しないため、映像編集・配信ソフトウェアが本来のレンダリング処理にリソースを集中でき、システム全体の安定性と極めて低いレイテンシーを維持します。

短期検証に最適なSFPモジュール付属のレンタルセット

IPビデオの検証には適切な光トランシーバーの選定がネックとなりますが、レンタル品には互換性確認済みの10GBASE-LR SFP+モジュールが標準でバンドルされています。お客様側で別途高価なモジュールを買い足す必要がなく、手持ちのLCコネクタ光ファイバーケーブルを繋ぐだけで即座にST 2110環境のテストを開始できる、レンタルならではの即戦力パッケージです。

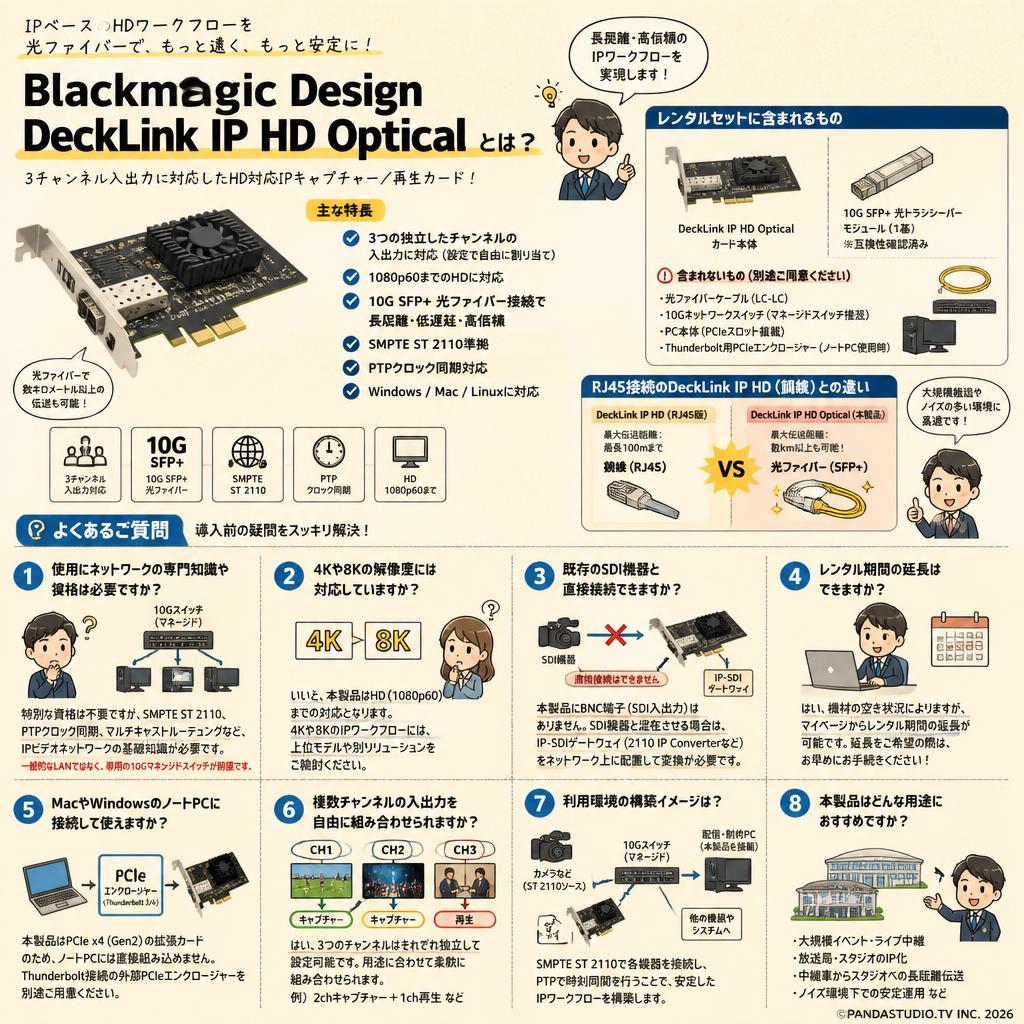

Q: 使用にネットワークの専門知識や資格は必要ですか？
A: 特別な資格は不要ですが、SMPTE ST 2110、PTPクロック同期、マルチキャストルーティングなど、IPビデオネットワークに関する基礎的な専門知識が必要です。一般的なLAN環境ではなく、専用の10Gマネージドスイッチを使用した環境構築が前提となります。

Q: レンタルセットには何が含まれますか？
A: DeckLink IP HD Opticalカード本体に加え、互換性確認済みの10G SFP+光トランシーバーモジュール（1基）が付属します。光ファイバーケーブル（LC-LC）や、組み込み先のPC、10Gネットワークスイッチは別途ご用意いただく必要があります。

Q: RJ45接続のDeckLink IP HDと比べてどう違いますか？
A: RJ45版（銅線）は最長100mまでの伝送距離ですが、本製品（Optical版）は光ファイバーを使用するため、使用するSFPモジュールとケーブルによっては数キロメートル以上の長距離伝送が可能です。大規模施設やノイズの多い環境での使用に適しています。

Q: 4Kや8Kの解像度には対応していますか？
A: いいえ、本製品はHD（1080p60）までの対応となります。4K（Ultra HD）や8KのIPワークフローを構築する場合は、より広帯域に対応した上位モデルや別ソリューションをご検討ください。

Q: 既存のSDI機器と直接接続することはできますか？
A: 本製品にはBNC端子（SDI入出力）が搭載されていないため、直接接続はできません。SDI機器と混在させる場合は、ネットワーク上にIP-SDIゲートウェイ（Blackmagic 2110 IP Converterなど）を別途配置して信号を変換する必要があります。

Q: 利用途中でレンタル期間を延長できますか？
A: はい、機材の空き状況によりますが、マイページからレンタル期間の延長手続きが可能です。システム検証が想定より長引いた場合など、柔軟に対応できますので、延長をご希望の際はお早めに手続きをお願いいたします。

Q: MacやWindowsのノートPCに接続して使えますか？
A: 本製品はPCIe x4（Gen2）インターフェースの拡張カードであるため、ノートPCには直接組み込めません。ノートPCで使用する場合は、Thunderbolt 3/4接続の外部PCIe拡張ボックス（エンクロージャー）を別途ご用意いただく必要があります。

Q: 複数チャンネルの入出力を自由に組み合わせられますか？
A: はい、3つのチャンネルはそれぞれ独立して設定可能です。例えば「2チャンネルをキャプチャー、1チャンネルを再生」や「3チャンネルすべてを再生」など、ソフトウェア側の設定で用途に合わせて柔軟に割り当てることができます。

• AJA KONA IP...
  ST 2110と2022-6両対応だが2ch仕様。既存の多様なIP規格を混在して検証したいエンジニア向け
• Blackmagic Design DeckLink IP HD
  RJ45端子を採用。光ファイバーが不要で、Cat6Gケーブルを用いた安価な短距離IP構築を望むユーザー向け
• Matrox X.mio3 IP...
  放送機器メーカー向け組み込み要素が強く、高度なビデオウォールや送出サーバーを自作する開発者向け
• Blackmagic Design DeckLink IP/SDI HD...
  IPとSDIの両方の端子を搭載。従来のベースバンド環境とIP環境の過渡期にあるスタジオ管理者向け
• Blackmagic Design DeckLink Quad 2...
  IP非対応だが8chのSDI入出力が可能。ネットワーク化せず単一PCで多チャンネル処理したい現場向け

放送局技術部 (40代 男性) / ST 2110検証の強力な味方 / 評価 ★★★★☆ 4.5

放送技術の専門誌のレビュー記事より。NMOS対応により、IPルーターからのクロスポイント切り替えがSDIと同じ感覚で行える点が非常に優秀です。一方で、PTPグランドマスタークロックの設定がシビアで、スイッチ側のQoS設定を少しでも誤ると映像がドロップするため、ネットワーク構築のハードルは高めです。

ソフトウェア開発者 (30代 男性) / SDKの使い勝手は良好 / 評価 ★★★★★ 5.0

海外の開発者フォーラムより。BlackmagicのDesktop Video SDKがそのまま使えるため、既存のSDI向け自社製アプリを数行のコード変更でIP対応させることができました。3ch独立制御も完璧に動作します。ただ、動作中はカードのヒートシンクがかなり熱くなるため、PCケース内のエアフロー確保は必須です。

ライブ配信エンジニア (30代 女性) / 光ファイバーの恩恵 / 評価 ★★★☆☆ 3.5

映像機器ブログの購入レビューより。アリーナ規模の現場で数百メートルの伝送を行う際、光ケーブル1本で3系統のHD映像を送受信できるのは設営面で革命的でした。しかし、ノートPCで使うにはThunderbolt拡張ボックスが別途必要なため、現場に持ち込む機材の総体積は意外と減りませんでした。

必須アクセサリ

• Sonnet Echo Express SE I...
  ノートPCやMac miniで本製品を使用するためのThunderbolt 3対応PCIe拡張ボックス
• 10G対応 SFP+モジュール...
  レンタル品付属以外に、予備や特定の波長指定が必要な場合に追加

用途別のおすすめ

• Blackmagic 2110 IP Converter 3x3G
  既存のSDIカメラやモニターをIPネットワークに統合するための変換コンバーター
• LC-LC 光ファイバーケーブル 50m...
  スタジオ間やイベント会場での長距離伝送をテストする際の高品質なケーブル

代替・類似製品

• Blackmagic Design DeckLink IP/SDI HD...
  IPだけでなく従来の3G-SDI端子も備え、ハイブリッドな環境構築に最適なモデル

接続インターフェース: PCI Express 4レーン（Gen2）、Mac / Windows / Linux対応
IPビデオインターフェース: 10G SFPベースのソリューション（10GBASE-LR等のSFPトランシーバーに対応）
対応ビデオフォーマット: 最大1080p60（HD解像度）
入出力チャンネル数: 最大3チャンネルの独立したキャプチャーおよび再生
対応IPビデオ規格: SMPTE ST 2110-20（非圧縮ビデオ）、ST 2110-21（トラフィックシェーピング）、ST 2110-30（オーディオ）、ST 2110-40（アンシラリデータ）
クロック同期: SMPTE ST 2059-1、ST 2059-2（PTPによるネットワーク同期）
ルーティング制御: AMWA NMOS IS-04（ディスカバリー＆レジストレーション）、IS-05（コネクションマネジメント）
対応ソフトウェア: DaVinci Resolve、vMix、OBS Studio、Wirecastなど
消費電力: 要確認
動作温度範囲: 5°〜40°C
