Blackmagic Design 6G-SDI Din 1.0/2.3 to Din 1.0/2.3 200mm ケーブルがもたらす次世代の接続環境

「Blackmagic Design 6G-SDI Din 1.0/2.3 to Din 1.0/2.3 200mm ケーブル」は、極小サイズの映像機器同士を、妥協のない高品質な信号でリンクさせるために開発されたプロフェッショナル向けの専用伝送ケーブルです。近年、映像制作の現場ではカメラや周辺機器の小型化が急速に進んでいますが、それに伴いインターフェースの省スペース化も大きな課題となっていました。本製品は、そうした制約の厳しい環境下において「いかにして高帯域の映像信号を安定して送受信するか」という問いに対するBlackmagic Designの一つの解答です。単なる接続用アクセサリーの枠を超え、高度にシステム化された現代の映像制作リグや配信ラックの心臓部を繋ぐ、極めて重要な役割を担っています。

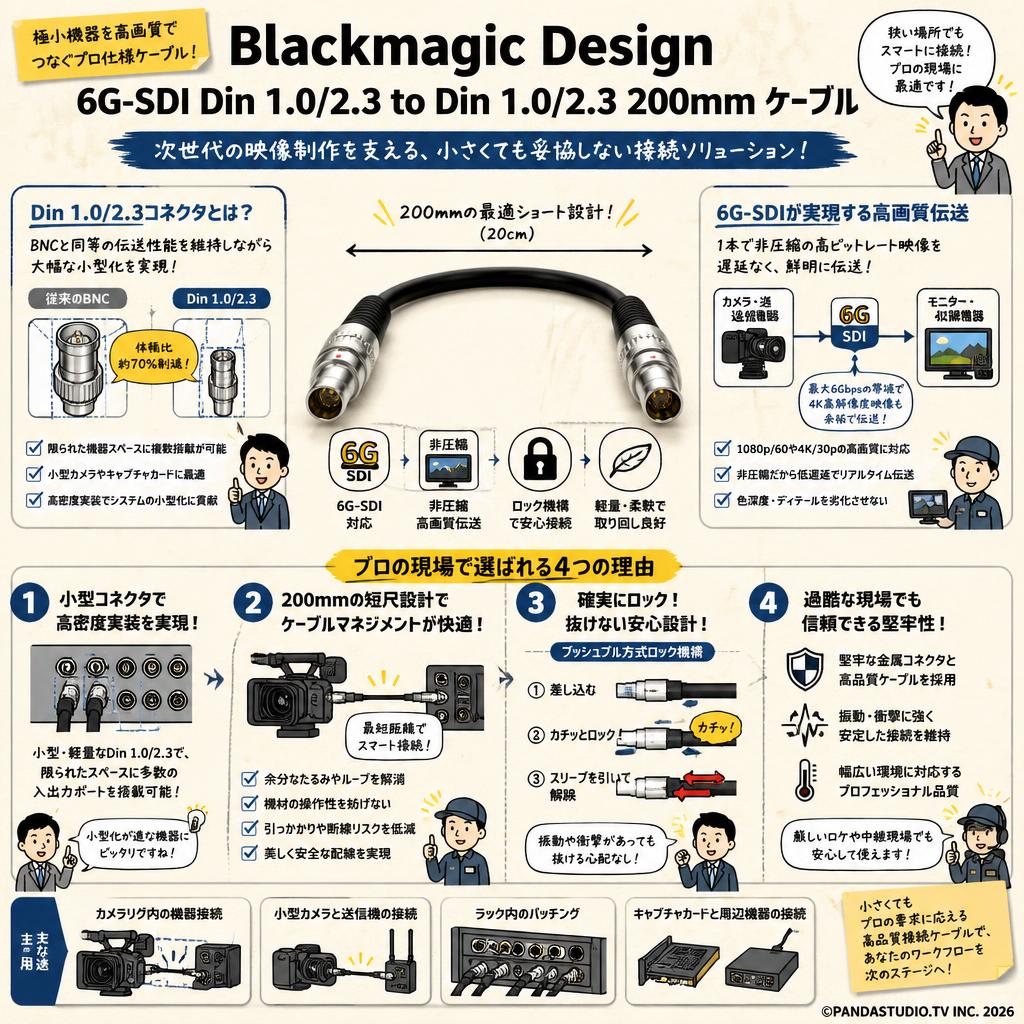

なぜ従来のBNCではなくDin 1.0/2.3コネクタが採用されたのか？

放送業界で長年標準とされてきたBNCコネクタは、その堅牢性から高い信頼を得ていますが、物理的なサイズが大きく、小型機器に複数搭載することが困難でした。この問題を解決するために採用されたのが、Din 1.0/2.3コネクタです。この規格は、BNCと同等の確実な伝送特性を維持しながら、端子面積を大幅に縮小できるという設計思想を持っています。これにより、手のひらサイズのマイクロカメラや、1枚のPCIeカードに多数の入出力ポートを詰め込んだキャプチャボードなど、限られた表面積に最大限の機能を集約することが可能となりました。本製品は、この小型化の恩恵を最大限に引き出すための専用設計となっています。

6G-SDI規格が実現する非圧縮の高画質映像伝送

映像の解像度がフルHDからUltra HDへと進化する中で、データ伝送の帯域幅は飛躍的に増加しました。本製品は6G-SDI規格に準拠しており、1本の細いケーブルでありながら、膨大なデータ量を持つ非圧縮のデジタル映像信号を遅延なく伝送する能力を備えています。このアーキテクチャにより、クリエイターは撮影現場で捉えた生々しいディテールや豊かな色深度を、劣化させることなく外部モニターやレコーダーへと送り届けることができます。高解像度化が進むプロフェッショナルのワークフローにおいて、信号のボトルネックを生じさせないこの伝送能力は、最終的なアウトプットの品質を左右する極めて重要な要素です。

200mmという短尺設計が解決する現場のケーブルマネジメント課題

本製品の最大の特徴の一つが、200mm（20cm）という非常に限定された長さです。一般的なケーブルは汎用性を持たせるために余裕のある長さで設計されますが、密集した機材環境では余分なケーブルがループ状にたるみ、他の機器の操作を妨げたり、不意の引っかかりによる断線リスクを高めたりします。この200mmという設計は、カメラリグ内で隣接する機器同士を最短距離で結ぶことや、ラックマウント内のパッチングを極めてスマートに行うことを意図しています。物理的なノイズの発生源となる余分な配線を排除することで、美しく安全なケーブルマネジメントを実現し、現場でのトラブルシューティングを容易にします。

プロフェッショナルの要求に応える堅牢なロック機構と信頼性

どんなに高画質な映像を伝送できても、運用中にケーブルが抜け落ちてしまえば放送事故に直結します。本製品のDin 1.0/2.3コネクタには、プッシュプル方式のロック機構が採用されています。差し込むだけでカチッと確実にロックされ、スリーブを引かない限り抜けることのないこの構造は、ドローンの激しい動きや中継車の振動といった過酷な環境下でも、強固な接続を維持します。過去の汎用ケーブルで発生しがちだった「意図せぬ接続断」という致命的なリスクを物理的に排除し、オペレーターに絶対的な安心感を提供する、プロの現場の要求に真っ向から応える信頼性の高いプロダクトです。

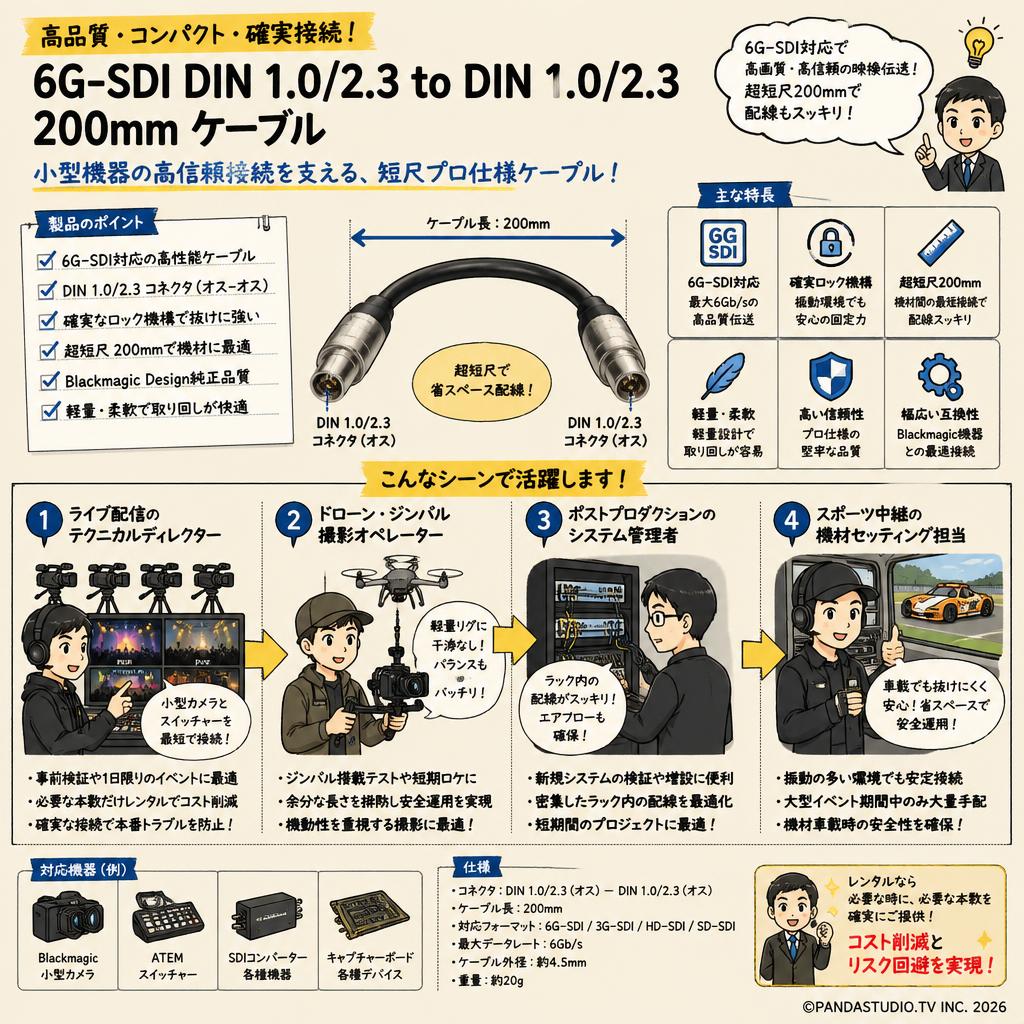

ライブ配信のテクニカルディレクター

• 複数台の小型カメラとスイッチャーを組み合わせた音楽ライブ配信を担当するエンジニア。
• 本番環境と同じ構成での事前検証や、1日限りのイベントで大量の結線が必要な際のスポットレンタルに最適です。
• 高価な特殊規格ケーブルを購入して死蔵させるコストを削減し、必要な本数だけを確実に調達できる課題を解決します。

ドローン・ジンバル撮影オペレーター

• 映画やMVの撮影で、マイクロカメラを搭載した軽量リグを振り回す特機カメラマン。
• 数日間のロケ撮影や、新しいジンバルシステムへの組み込みテストを行う際のレンタルに適しています。
• 余分なケーブル長によるジンバルモーターへの干渉や重量バランスの崩れを防ぎ、安全な機材運用を実現します。

ポストプロダクションのシステム管理者

• スタジオ内の編集サーバーやキャプチャボードの増設・メンテナンスを行う技術責任者。
• 新規システムの導入前検証や、短期間のプロジェクトで一時的に入出力ポートを増やす際のレンタルに合致します。
• 密集したサーバーラック内での配線の煩雑さを解消し、エアフローを阻害しないスマートなパッチングを可能にします。

スポーツ中継の機材セッティング担当

• マラソンやモータースポーツなど、振動の多い環境で中継システムを構築するスタッフ。
• 季節ごとの大型スポーツイベント期間中のみ、確実なロック機構を持つ特殊ケーブルを大量手配する用途に最適です。
• 機材車載時の激しい揺れによるケーブル抜けの不安を払拭し、省スペースと安全性を両立させます。

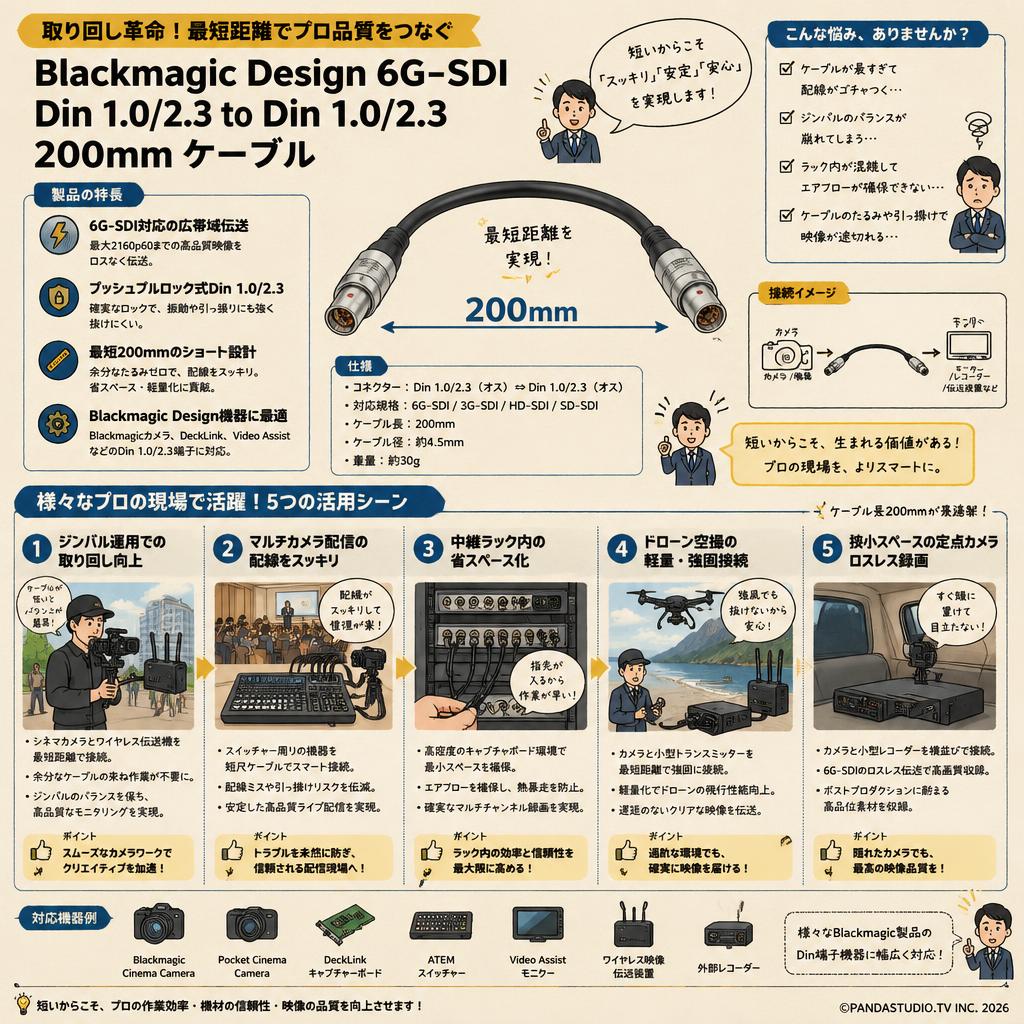

小型ジンバルにシネマカメラを載せて運用する際の取り回しを向上させる最適なケーブル

• 屋外でのミュージックビデオ撮影シーン。
• カメラ本体とワイヤレス映像伝送装置を200mmの最短距離で接続し、余分なケーブルをマジックテープでまとめる手間を省きます。
• ジンバルのバランスを完璧に保ったまま、クライアントが確認するための高品質なモニタリング映像を出力します。

マルチカメラ配信でスイッチャー周りの配線をスッキリまとめるための接続手段

• 企業の株主総会や大規模なオンラインカンファレンスの中継現場。
• ラックマウントされたDeckLinkなどの入出力ボード間を、たるみを生じさせずにパッチング設定します。
• 配線ミスや不慮の引っ掛けによる映像断絶を防ぎ、安定した高品質なライブストリーミング映像を配信します。

中継ラック内で高密度なキャプチャボードのポートをパッチングする際の省スペース化

• 放送局のサブコントロールルームや狭小な中継車内でのシステム構築。
• 1枚のボードに8つのDin端子が密集する環境で、指先のアクセスを妨げない短尺ケーブルを用いてルーティングを行います。
• 限られた空間のエアフローを確保し、熱暴走を防ぎながら確実なマルチチャンネル録画データを生成します。

ドローン空撮において映像伝送装置とカメラを最短距離で接続し軽量化を図る用途

• 山岳地帯や海沿いでのダイナミックな自然風景のドローン空撮ロケ。
• Micro Cinema CameraのDin端子から小型トランスミッターへ、プッシュプルロックを活用して強固に接続します。
• 強風による振動でもケーブルが抜けず、地上にいるディレクターへ遅延のないクリアなプレビュー映像を送り届けます。

狭小スペースに設置した定点カメラから外部レコーダーへ映像をロスレス録画する現場

• リアリティ番組の撮影で、車内や部屋の隅に隠すように設置された固定カメラの運用。
• カメラ背面のDin端子からすぐ横に配置した小型レコーダーへ、6G-SDIの広帯域を利用して直接結線します。
• 圧縮ノイズのない純度の高い映像データを収録し、ポストプロダクションでの高度なカラーグレーディングに耐えうる素材を納品します。

最大2160p30に対応する6G-SDIの広帯域伝送能力

一般的な3G-SDIケーブルがフルHD（1080p60）までの対応であるのに対し、本製品は6G-SDI規格に準拠しています。これにより、1本のケーブルで最大Ultra HD（3840x2160）30fpsの非圧縮映像を伝送可能です。高解像度化が進む現場において、解像度を落とすことなく外部レコーダーへロスレスで信号を送れる点は、他社の安価な細径ケーブルにはない明確な優位性です。

プッシュプル方式の確実なロック機構による抜け防止

標準的なBNCコネクタと比較して大幅に小型化されたDin 1.0/2.3コネクタを採用しながらも、強固なプッシュプル・ロック機構を備えています。差し込むだけでロックされ、スリーブを引かない限り抜けないため、Canare等の一般的な摩擦固定式極細ケーブルと比較して、ジンバルやドローンなどの振動が激しい環境下での物理的な抜け落ちリスクを劇的に低減させます。

200mmの短尺設計がもたらす圧倒的なケーブルマネジメント

長さがわずか20cm（200mm）に設計されているため、カメラリグ内やラックマウントの隣接機器間での接続において、余分なケーブルのたるみが発生しません。Kramerなどの設備用長尺ケーブルとは異なり、密集したポート群（DeckLink Quad 2など）のパッチングにおいて、エアフローを阻害せず、他の端子へのアクセスを妨げない極めてスマートな配線環境を構築できます。

必要な期間だけ確保できるレンタルならではのコストメリット

両端がDin 1.0/2.3という特殊な仕様のケーブルは、購入すると1本あたりの単価が高く、常備するにはコストがかかります。本レンタルでは、大型イベントやシステム検証といった短期間のプロジェクトにおいて、初期投資を抑えつつ必要な本数を一括で調達可能です。使用頻度が限られる特殊ケーブルを、メンテナンス不要で必要な時だけ利用できるのは大きなメリットです。

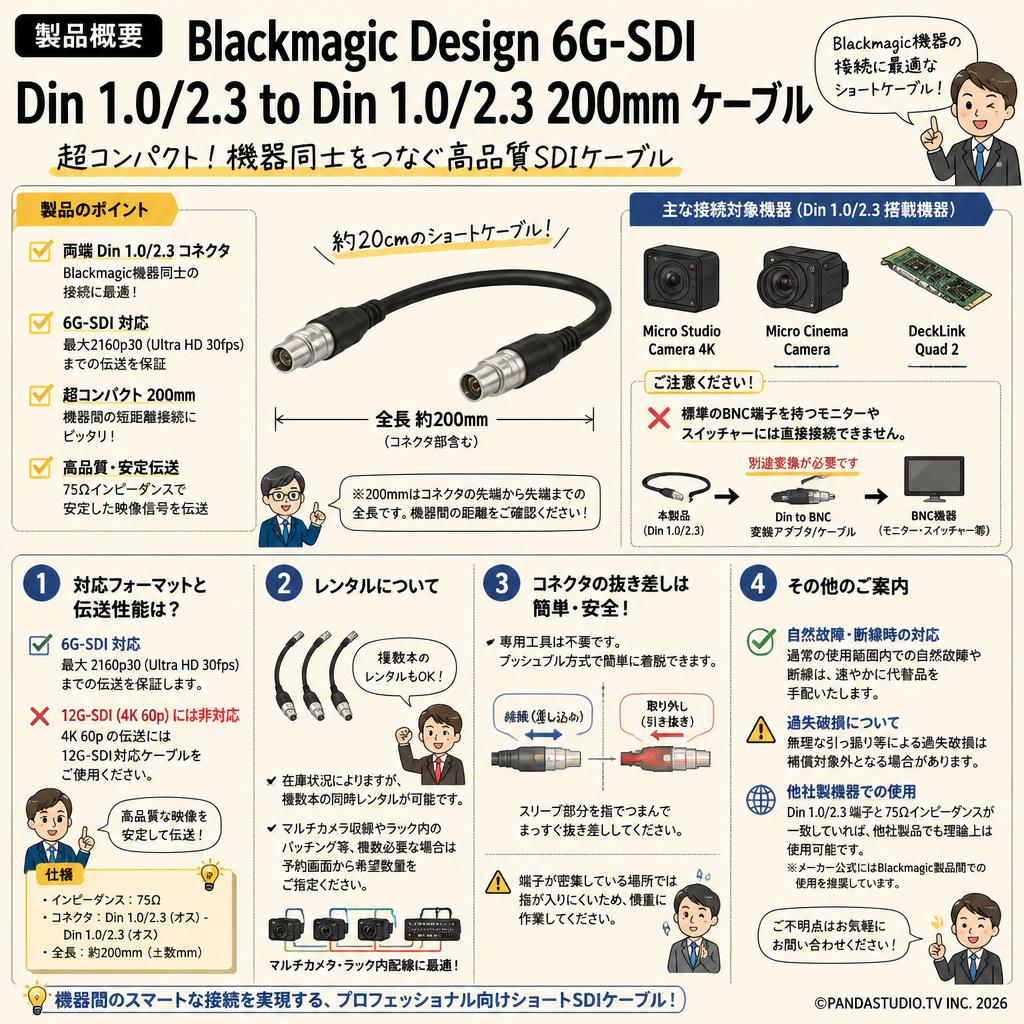

Q: Blackmagic Design 6G-SDI Din 1.0/2.3 to Din 1.0/2.3 200mm ケーブルはどのような機器に接続できますか？
A: 主にBlackmagic Micro Studio Camera 4KやMicro Cinema Camera、DeckLink Quad 2など、Din 1.0/2.3端子を搭載した機器同士の接続に使用します。

Q: 標準のBNC端子を持つモニターやスイッチャーに直接接続できますか？
A: いいえ、本製品は両端がDin 1.0/2.3端子のため、標準のBNC端子には直接接続できません。BNC機器と繋ぐ場合は、別途Din to BNC変換ケーブルや変換アダプタをご用意ください。

Q: 12G-SDI（4K 60p）の伝送には対応していますか？
A: 本製品は6G-SDI対応となっており、最大2160p30（Ultra HD 30fps）までの伝送を保証しています。4K 60pの伝送には12G-SDI対応ケーブルが必要です。

Q: 200mmという長さは、端子の先端から先端までの全長ですか？
A: はい、コネクタ部分を含めた全体の長さが約200mm（20cm）となります。機器間の距離が20cm以上離れている場合は届かないため、事前の寸法確認をお願いいたします。

Q: 複数本をまとめてレンタルすることは可能ですか？
A: はい、在庫状況によりますが複数本の同時レンタルが可能です。マルチカメラ収録やラック内のパッチング等で複数必要な場合は、予約画面から希望数量をご指定ください。

Q: Din 1.0/2.3コネクタの抜き差しに専用の工具は必要ですか？
A: 専用工具は不要です。コネクタのスリーブ部分を指でつまんで引き抜くプッシュプル方式を採用していますが、端子が密集している場所では指が入りにくいため慎重に作業してください。

Q: レンタル期間中にケーブルが断線した場合の対応はどうなりますか？
A: 通常の使用範囲内で発生した自然故障や断線については、速やかに代替品を手配いたします。ただし、無理な引っ張り等による過失破損の場合は補償対象外となることがあります。

Q: 他社製のDin 1.0/2.3端子搭載機器でも使用できますか？
A: 物理的な端子形状（Din 1.0/2.3）とインピーダンス（75Ω）が一致していれば他社製品でも理論上は使用可能ですが、メーカー公式にはBlackmagic製品間での使用が推奨されています。

• Blackmagic Design Din 1.0/2.3 to BNC Female Cable...
  片側がBNCメスになっており、標準的なSDIケーブルと接続して延長したいユーザー向け
• Canare L-2.5CHD DIN-BNC ケーブル...
  国内メーカーの信頼性と柔軟なケーブル材質を求める放送業界のエンジニア向け
• Laird Digital Cinema DIN to DIN 12G-SDI Cable...
  6Gではなく4K60p対応の12G-SDI帯域を必要とするハイエンドなシネマ撮影向け
• Kramer DIN 1.0/2.3 Video Cable...
  AV設備向けで、長距離配線時の信号減衰を最小限に抑えたい設備業者向け
• Belden 1855A DIN to DIN Cable...
  放送規格に厳格に準拠したBelden製ケーブルをシステム標準として指定している現場向け

映像配信エンジニア (30代 男性) / ラック内の配線が劇的にスッキリする : 評価 ★★★★☆ 4.0

ドローンカメラマン (40代 男性) / ジンバル搭載時のバランス崩れを解消 : 評価 ★★★★★ 5.0

システムインテグレーター (50代 男性) / ロック機構の信頼性は高いが汎用性は低い : 評価 ★★★☆☆ 3.5

必須アクセサリ

• Blackmagic Micro Studio Camera 4K...
  本ケーブルのDin端子を直接接続できる超小型のライブプロダクション用4Kカメラ
• DeckLink Quad 2...
  8系統のDin 1.0/2.3端子を備え、本ケーブルでのパッチングに最適なキャプチャボード

用途別のおすすめ

• Blackmagic Video Assist 5インチ 12G HDR...
  小型カメラからの映像をモニタリングしつつ高画質収録するための外部レコーダー
• Din 1.0/2.3 to BNC変換アダプタ...
  片側の機器が標準のBNC端子しか持たない現場で急遽接続方式を変更する際に重宝

代替・類似製品

• Blackmagic Design Din 1.0/2.3 to BNC Female 200mm
  両端Dinではなく、標準的なSDIケーブルへの中継・延長を目的とする場合の代替品

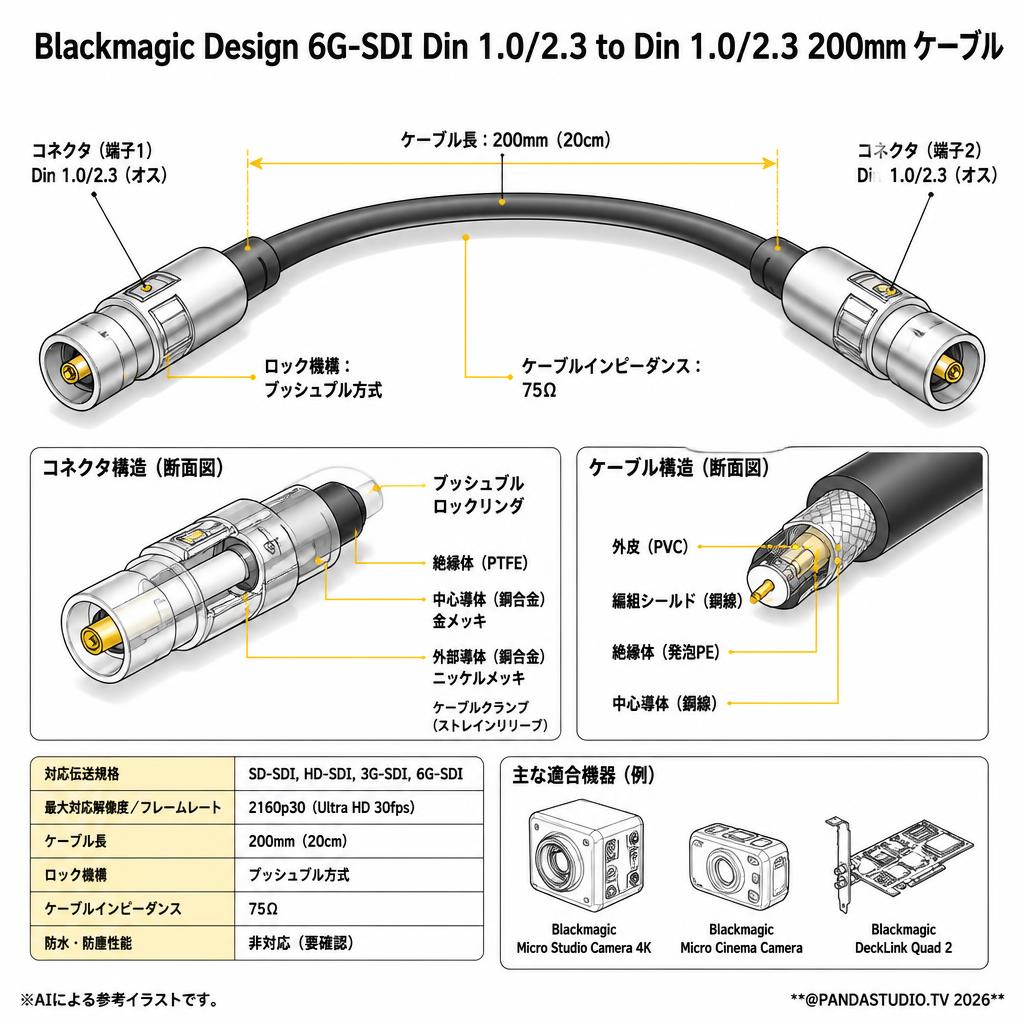

• 製品名: Blackmagic Design 6G-SDI Din 1.0/2.3 to Din 1.0/2.3 200mm ケーブル
• コネクタ形状 (端子1): Din 1.0/2.3 (オス)
• コネクタ形状 (端子2): Din 1.0/2.3 (オス)
• 対応伝送規格: SD-SDI, HD-SDI, 3G-SDI, 6G-SDI
• 最大対応解像度/フレームレート: 2160p30 (Ultra HD 30fps)
• ケーブル長: 200mm (20cm)
• ロック機構: プッシュプル方式
• ケーブルインピーダンス: 75Ω
• 防水・防塵性能: 非対応 (要確認)
• 主な適合機器: Blackmagic Micro Studio Camera 4K, Micro Cinema Camera, DeckLink Quad 2 等
