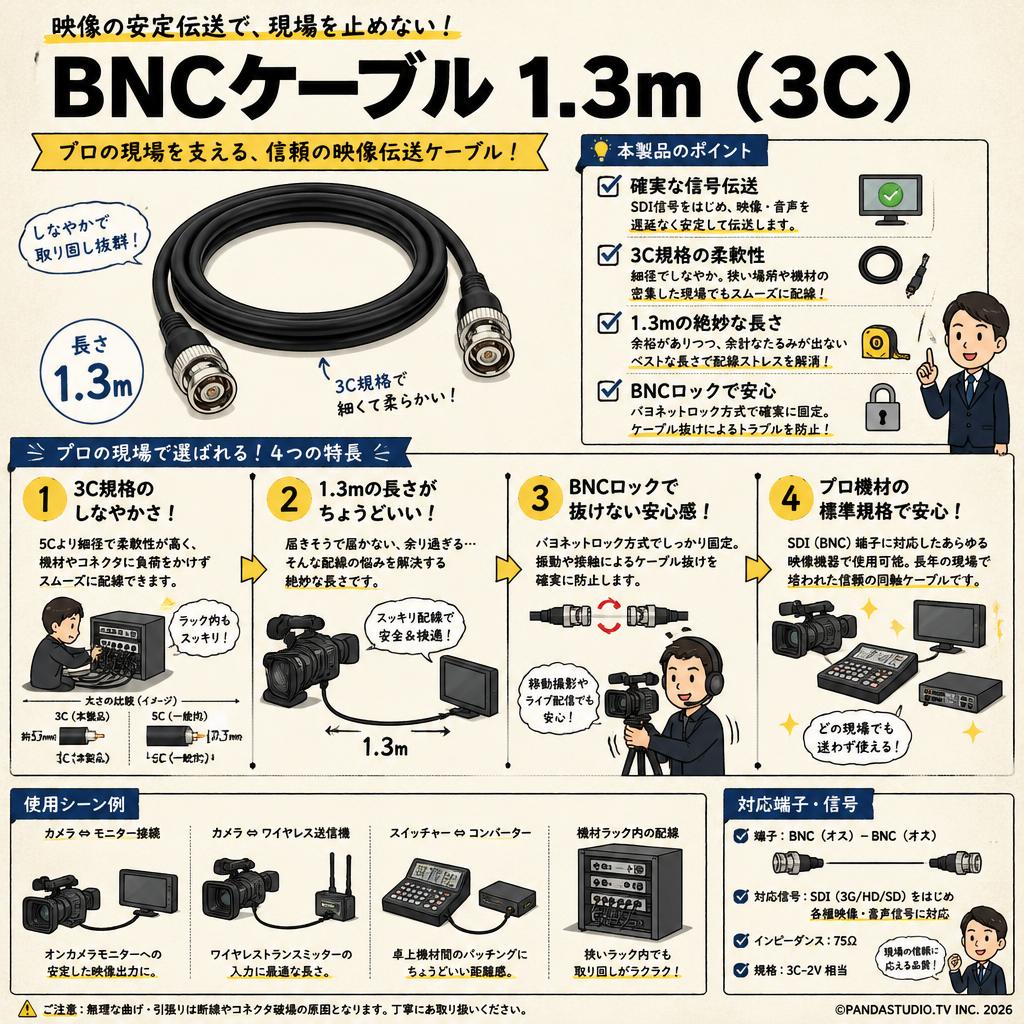

映像現場の基盤を支える「BNCケーブル 1.3m （3C）」の役割とは

「BNCケーブル 1.3m （3C）」は、プロフェッショナルな映像制作やライブ配信の現場において、カメラ、スイッチャー、モニター間の確実な信号伝送を担う必須のインフラストラクチャーです。デジタル化やワイヤレス化が進む現代の撮影環境においても、非圧縮の映像信号を遅延なく、かつ極めて安定して伝送するための物理的な結線は最重要課題です。本製品は、SDI信号をはじめとする映像・音声データの伝送において、長年にわたり放送業界で培われてきた同軸ケーブルの揺るぎない信頼性を提供し、現場のクリエイティビティを技術面から強固にサポートします。

3C規格がもたらす圧倒的な取り回しの良さと柔軟性

本製品の最大のアイデンティティは「3C」というケーブル規格を採用している点にあります。長距離伝送に用いられる太い5Cケーブルと比較して細径に設計されており、極めて高い柔軟性を誇ります。この特性により、狭い機材ラック内での複雑なルーティングや、小型化が進むシネマカメラのリグ周辺においても、コネクタ部分や機材のポートに対して物理的な負荷をかけることなく配線が可能です。機材の密集する現場において、ケーブルの硬さによる反発力は思わぬトラブルの原因となりますが、3C規格のしなやかさがその問題を根本から解決します。

1.3mという絶妙な長さが解決する現場の配線ストレス

ケーブルの長さにおいて「1.3m」という寸法は、現場のリアルな課題から導き出された絶妙な設計です。1mではわずかに届かず機材の配置を妥協しなければならない、かといって2mでは余剰なケーブルがとぐろを巻き、スタッフの足や他の機材に引っ掛かるリスクを生むというジレンマを解消します。カメラ本体からオンカメラモニターやワイヤレストランスミッターへの接続、あるいは卓上に配置されたスイッチャーと隣接するコンバーター間のパッチングにおいて、たるみを最小限に抑えた無駄のない美しく安全なオペレーション環境を構築します。

確実なロック機構による伝送トラブルの防止と信頼性

映像伝送において、不意のケーブル抜けは生放送や一発勝負の収録において致命的な事故に直結します。本製品に採用されているBNCコネクタは、HDMIやUSB等の差し込み式コネクタとは異なり、物理的に回転させて固定するバヨネットロック方式を採用しています。この強固なロック機構により、移動撮影中の激しい振動や、スタッフが誤ってケーブルに触れてしまった場合でも、接点が外れることはありません。確実な物理接続が保証されることで、オペレーターは配線の不安から解放され、撮影そのものに集中することができます。

プロフェッショナルな収録環境における標準機材としての価値

最新のデジタルシネマカメラから従来の放送用機材まで、プロフェッショナルな映像機器の多くはSDI端子（BNC）を標準搭載しています。本製品は特定のメーカーや世代に依存しない普遍的な規格で作られており、あらゆる映像システムにおいてシームレスな接続を約束します。高画質化が進み、伝送されるデータ量が膨大になる中であっても、確実なグラウンド接続とシールド性能を持つ同軸ケーブルの価値は色褪せません。日々の過酷な現場運用に耐えうる耐久性と、誰が扱っても同じパフォーマンスを発揮する再現性の高さこそが、本製品の真の価値です。

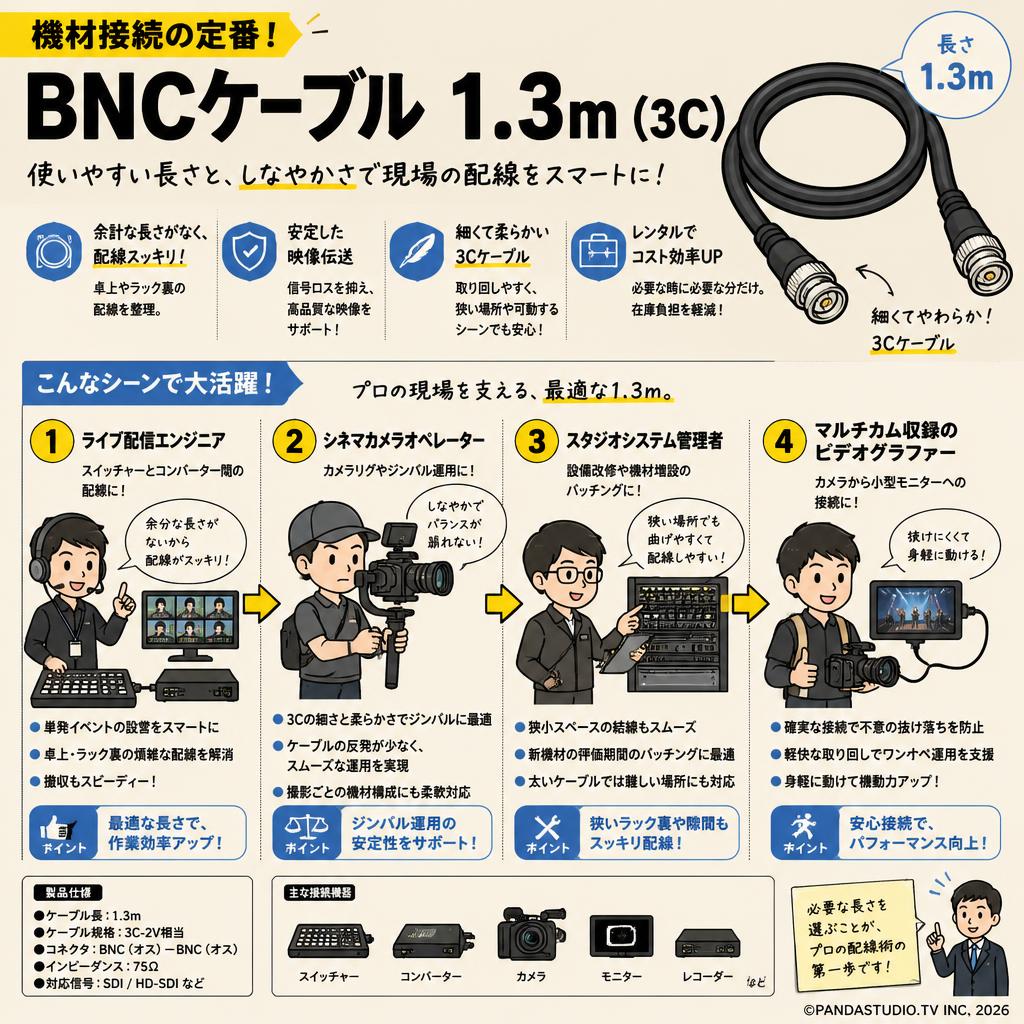

• ライブ配信エンジニア

  現場でスイッチャーとコンバーター間の配線を組む単発のイベント業務において、余分な長さのない1.3mのケーブルをレンタルすることで、卓上やラック裏の配線が煩雑になる問題を解決し、スマートな設営を実現します。

• シネマカメラオペレーター

  映画やMV撮影でカメラリグを構築する際、撮影ごとの機材構成に合わせて本製品をレンタル手配。3Cの細く柔らかい特性により、ジンバル運用時にケーブルの反発力でバランスが崩れるのを防ぎます。

• スタジオシステム管理者

  社内スタジオの設備改修や一時的な機材増設を行う際、新機材の導入評価期間中のパッチング用途としてレンタル利用。既存の太いケーブルでは曲げ半径が厳しく配線しづらい狭小スペースの結線をスムーズに行います。

• マルチカム収録のビデオグラファー

  音楽ライブなどで複数台のカメラをワンオペレーションに近い少人数で運用する際、カメラから手元の小型モニターへの接続用にレンタル。不意の抜け落ちリスクを排除しつつ、身軽な取り回しを可能にします。

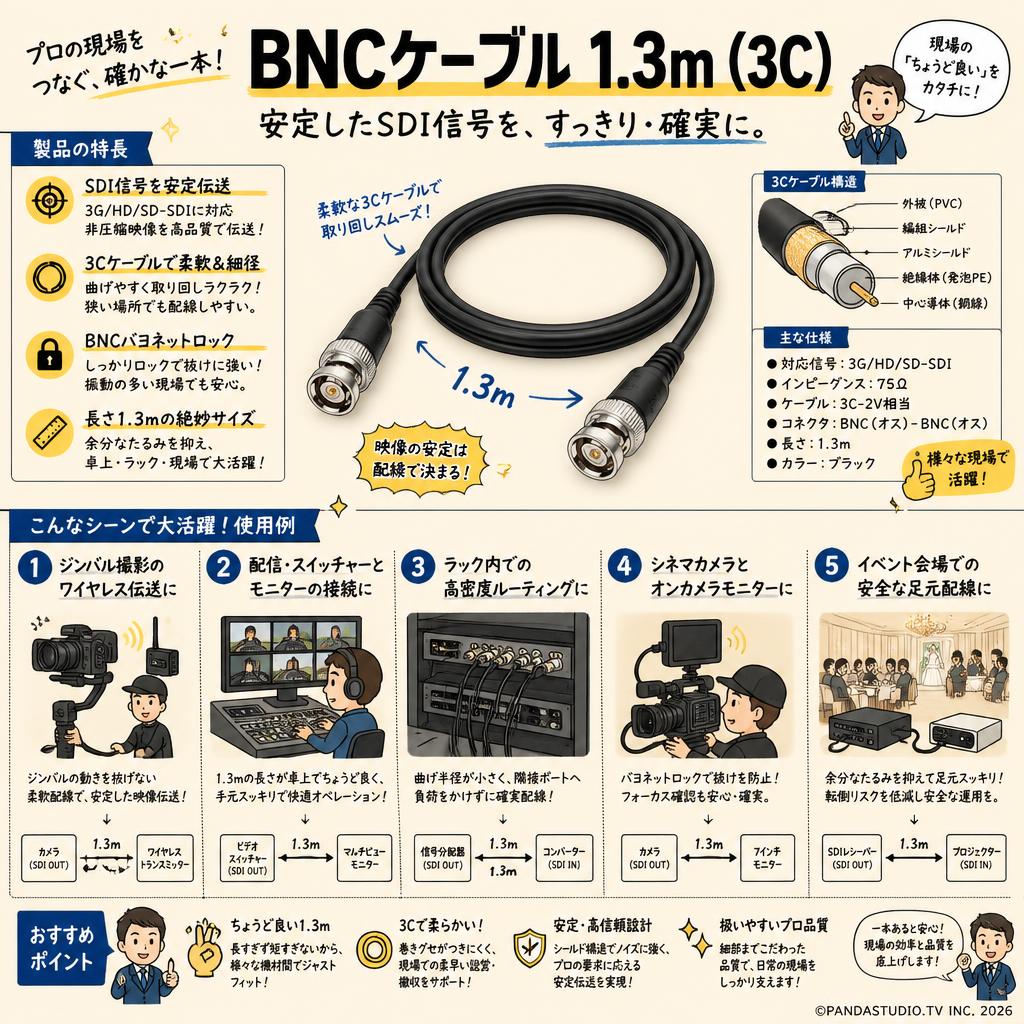

• ジンバル搭載カメラとトランスミッターを接続するのに最適な配線

  動きの激しいミュージックビデオ撮影で、ジンバル上のカメラからワイヤレス映像伝送装置へSDI出力するシーン。3Cの柔軟性を活かし、ジンバルのモーター駆動を妨げないようにルーティングすることで、安定した映像をディレクターモニターへ送信します。

• ライブ配信卓でのスイッチャーとモニター間のスマートな結線

  企業カンファレンスの配信現場において、卓上に配置したビデオスイッチャーとマルチビュー用モニターを接続するシーン。1.3mという長さが卓上での余分なとぐろ巻きを防ぎ、オペレーターの手元をすっきりと保ちながら非圧縮映像を出力します。

• 機材ラック内でのパッチパネルとコンバーターの高密度なルーティング

  中継車内などの狭いラックマウント環境において、信号分配器やフォーマットコンバーター間を接続するシーン。曲げ半径の小さい3Cケーブルの特性を活かし、限られたスペース内で隣接するポートへ物理的負荷をかけずに確実な配線を行います。

• ワンマンオペレーションでのシネマカメラとオンカメラモニターの接続

  ドキュメンタリー撮影において、肩乗せスタイルでシネマカメラを運用するシーン。カメラ側面のSDI出力端子から上部の7インチモニターへ接続する際、バヨネットロックで抜けを防止し、フォーカス確認用の映像を確実に表示させます。

• イベント会場でのプロジェクターと受信機間の安全な足元配線

  結婚式などのイベント会場で、映像受信用のSDIレシーバーからプロジェクターへ映像を入力するシーン。機材周辺のわずかな距離を繋ぐ際、長すぎるケーブルによるスタッフやゲストの引っ掛け転倒リスクを低減し、安全な映像送出を実現します。

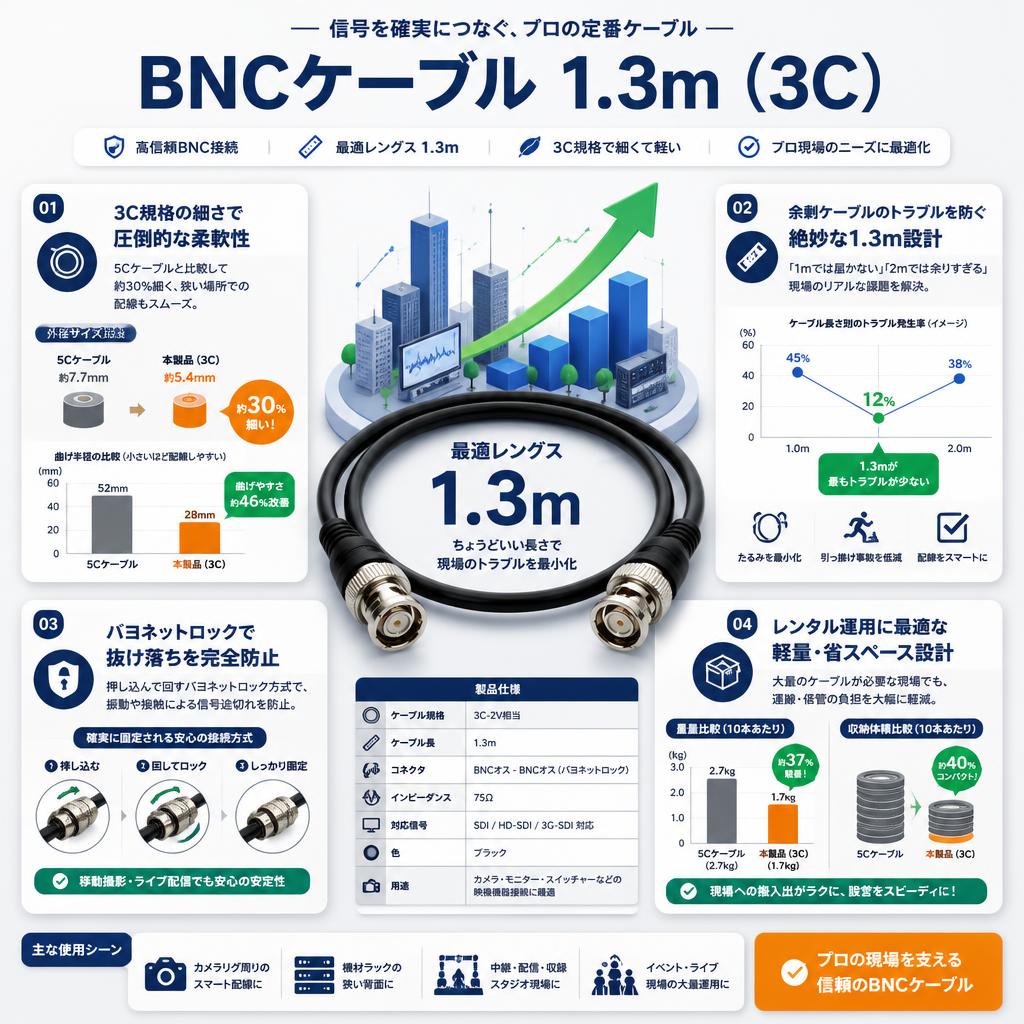

• 5Cケーブルと比較して約30%細い3C規格による圧倒的な柔軟性

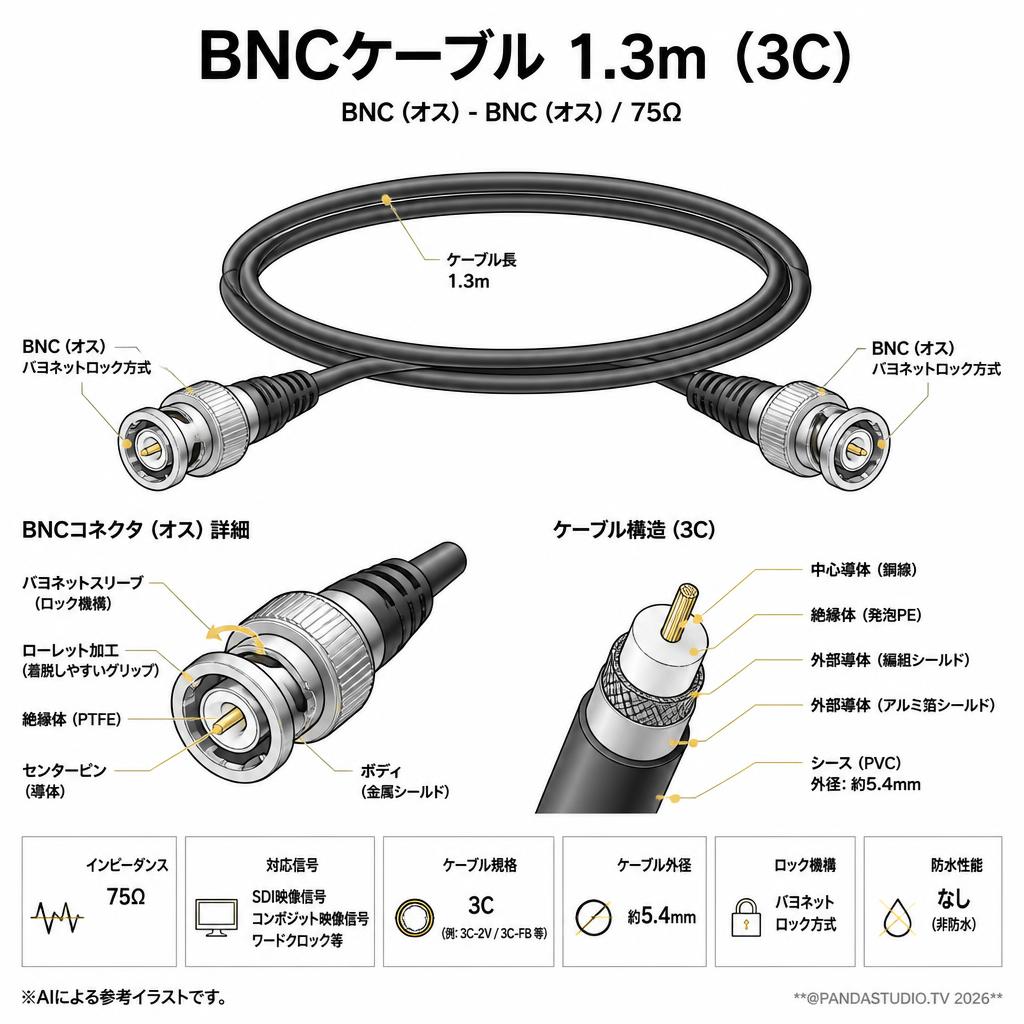

  一般的な太径の5Cケーブル（外径約7.7mm）に対し、本製品は3C規格（外径約5.4mm）を採用しています。この細さにより曲げ半径が小さく取れるため、カメラリグの隙間や機材ラックの狭い背面でも、端子に無駄なテンションをかけずに安全な配線が可能です。

• 余剰ケーブルのトラブルを防ぐ「1.3m」という絶妙なレングス設計

  市販のケーブルは1mや2mが主流ですが、本製品の1.3mは「1mでは少し届かないが、2mでは余りすぎて邪魔になる」という現場のリアルな課題を解決します。カメラ周辺機器の接続において、たるみを最小限に抑え、引っ掛けによる事故リスクを低減します。

• HDMIにはない確実なバヨネットロック機構で抜け落ちを完全防止

  民生用のHDMIケーブル等と異なり、BNCコネクタは押し込んで回すバヨネットロック方式を採用しています。物理的に固定されるため、移動撮影中の振動や、スタッフが誤ってケーブルに触れた際でも、信号が途切れる致命的なトラブルを防ぎます。

• 複数本まとめてのレンタルに最適化された軽量・省スペース設計

  短期間のイベント収録などで大量のケーブルが必要な際、本製品は3C規格の軽量さを活かし、運搬時の荷物の重量と体積を大幅に削減できます。必要な本数をレンタルで一括手配しても、現場への搬入出の負担が少なく、即座に設営作業へ移行できるのが強みです。

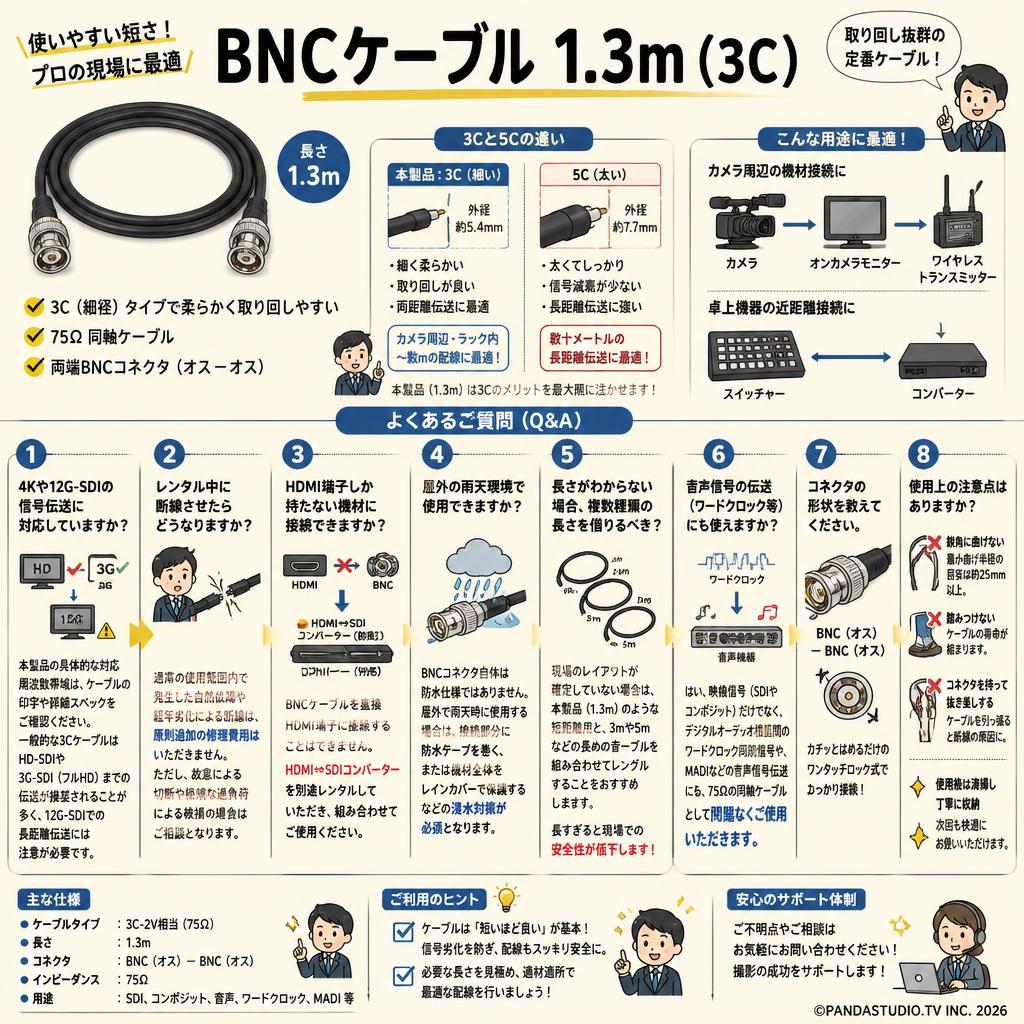

Q: BNCケーブルの3Cと5Cの違いは何ですか？
A: 3Cはケーブルが細く柔らかいため、カメラ周辺やラック内の短距離での取り回しに優れています。一方、5Cは太く信号減衰が少ないため、数十メートルに及ぶ長距離伝送に適しています。本製品は1.3mのため3Cのメリットを最大限に活かせます。

Q: 1.3mという長さはどのような用途に適していますか？
A: カメラ本体からオンカメラモニターやワイヤレストランスミッターへの接続、または卓上に並べたスイッチャーとコンバーター間の接続など、機材同士が比較的近い距離にある場合の配線に最適です。

Q: 4Kや12G-SDIの信号伝送には対応していますか？
A: 本製品の具体的な対応周波数帯域はケーブルの印字や詳細スペックをご確認ください。一般的な3Cケーブルの場合、HD-SDIや3G-SDI（フルHD）までの伝送が推奨されることが多く、12G-SDIでの長距離伝送には注意が必要です。

Q: レンタル期間中にケーブルを断線させてしまった場合はどうなりますか？
A: 通常の使用範囲内で発生した自然故障や経年劣化による断線については、原則として追加の修理費用はいただきません。ただし、故意による切断や極端な過負荷による破損の場合はご相談となります。

Q: HDMI端子しか持たない機材に接続することは可能ですか？
A: BNCケーブルを直接HDMI端子に接続することはできません。HDMI出力をSDI信号に変換する、あるいはその逆を行う「HDMI-SDIコンバーター」を別途レンタルしていただき、組み合わせてご使用ください。

Q: 屋外の雨天環境で使用することはできますか？
A: BNCコネクタ自体は防水仕様ではありません。屋外で雨天時に使用する場合は、接続部分に防水テープを巻く、あるいは機材全体をレインカバーで保護するなどの浸水対策が必須となります。

Q: 必要なケーブルの長さがわからない場合、複数種類の長さをレンタルすべきですか？
A: 現場のレイアウトが確定していない場合は、本製品（1.3m）のような短距離用と、3mや5mなどの長めのケーブルを組み合わせてレンタルすることをおすすめします。長すぎると現場での安全性が低下するため適材適所の選択が重要です。

Q: このケーブルは音声信号の伝送（ワードクロック等）にも使えますか？
A: はい、映像信号（SDIやコンポジット）だけでなく、デジタルオーディオ機器間のワードクロック同期信号や、MADIなどの音声信号伝送にも、75Ωの同軸ケーブルとして問題なくご使用いただけます。

• BNCケーブル 1m （3C）...
  1.3mよりもさらに短く、完全に隣接した機材間の結線でたるみをゼロにしたいユーザー向け
• BNCケーブル 2m （3C）...
  少し余裕を持たせたルーティングが必要な中型カメラリグや、卓上での取り回しを重視するユーザー向け
• BNCケーブル 5m （5C）...
  ケーブルが太く硬くなるものの、カメラから少し離れたベースステーションへ長距離伝送したい現場向け
• HDMIケーブル 1.5m...
  SDI端子を持たない民生用ミラーレスカメラや小型モニターを接続するカジュアルな撮影用途向け
• BNCケーブル 1.5m (カナレ製 12G対応)...
  より高解像度な4K映像を非圧縮で確実・安定して伝送したいハイエンドシネマ制作向け
