Blackmagic Design ATEM 2 M/E Constellation 4Kとは？

Blackmagic Design ATEM 2 M/E Constellation 4Kは、現代の複雑化するライブプロダクションの要求に応えるために設計された、プロフェッショナル向けの2M/Eライブプロダクションスイッチャーです。放送局やハイエンドなイベント制作の現場において、「複数ソースの統合と直感的な制御」という中核的な課題を解決するために開発されました。従来のスイッチャーが抱えていた、機材間のフォーマット不一致によるシステムの複雑化や、追加コンバーターによる遅延・トラブルのリスクを根本から排除する設計思想を持っています。単なる映像の切り替え機にとどまらず、現場のあらゆる信号を集約し、適切な形に整えて送り出す映像制作のハブとしての役割を担い、クリエイターが技術的な制約から解放されて演出に集中できる環境を提供します。

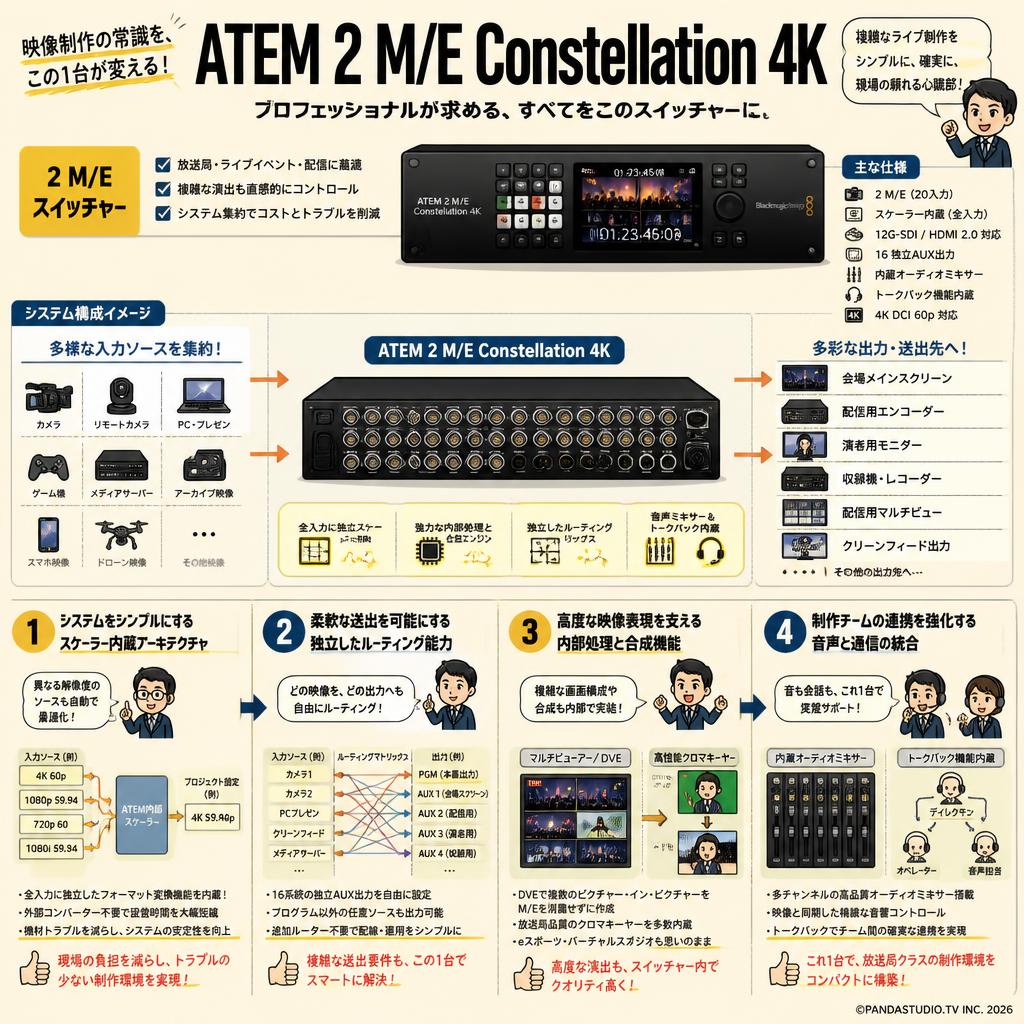

システム構築をシンプルにするスケーラー内蔵アーキテクチャ

本機の最大の特徴であり、現場のエンジニアにとっての最大の恩恵は、すべての入力系統に独立したフォーマット変換機能が内蔵されている点です。持ち込まれるPC、リモートカメラ、過去のアーカイブ映像など、異なる解像度やフレームレートのソースが混在する現代の制作環境において、事前のフォーマット統一は大きな負担でした。本機は入力された信号を内部処理でプロジェクトの設定に自動的に適応させるため、外部のスケーラーやコンバーターを大量に用意する必要がありません。これにより、機材トラブルの発生確率を劇的に下げるとともに、設営時間の短縮とシステム全体の安定性向上という、プロの現場で最も重視される価値を生み出します。

柔軟な送出を可能にする独立したルーティング能力

大規模なイベントや配信業務では、会場スクリーン、演者用モニター、配信用エンコーダーなど、複数の宛先に異なる映像を送出する能力が求められます。本機は豊富な出力系統を備え、そのすべてが独立したルーティングマトリックスとして機能します。プログラムアウトだけでなく、特定の入力やクリーンフィードを任意の出力ポートへ自由に割り当て可能なため、複雑な送出要件にも一台で対応できます。この設計により、追加のビデオルーターが不要となり、配線のシンプル化とオペレーションの確実性を両立させています。

高度な映像表現を支える内部処理と合成機能

映像の合成やレイアウト構築においても、本機は妥協のない内部処理能力を誇ります。複数のピクチャー・イン・ピクチャーを組み合わせた複雑な画面構成を、メインのM/E列を消費せずに独立して作成できる専用プロセッサーを搭載しています。これにより、eスポーツ配信など情報量の多い画面レイアウトを瞬時に呼び出せます。さらに、放送局品質の高精度なクロマキーヤーを多数内蔵しており、バーチャルスタジオの合成など、ハイエンドな映像表現を外部機器に頼らずスイッチャー内部で完結させることが可能です。

制作チームの連携を強化する音声と通信の統合

映像だけでなく、音声管理とチーム間のコミュニケーション機能が統合されている点も、本機がプロフェッショナル機材として高く評価される理由です。多チャンネルの高度なデジタルオーディオミキサーを内蔵し、映像と同期した精緻な音響コントロールを実現します。さらに、カメラマンやディレクター間の連絡に不可欠なトークバック機能も本体に組み込まれています。これにより、独立したインカムシステムやオーディオミキサーへの依存度を減らし、省スペースでありながら放送局のサブコントロールルームに匹敵する包括的な制作環境を構築できるため、機動力が求められる現場の心臓部として機能します。

• 中規模音楽フェスのテクニカルディレクター

  複数のカメラやPC映像を扱う音楽フェスにおいて、機材購入前の検証や単発イベント運用としてレンタルを活用。持ち込み機材の解像度やフレームレートが混在しても、全入力でのフォーマット変換によりコンバーターなしで即座にシステムを構築できる課題を解決します。

• 企業の大規模ハイブリッドカンファレンス配信担当者

  年に数回行われる全社総会や株主総会のため、購入ではなく数日間のレンタルを利用。会場出しのスクリーン映像とオンライン配信用の映像を完全に独立して制作する必要があり、2列のM/Eと豊富なAux出力を駆使することで、複雑な送出管理を1台で完結させます。

• eスポーツ大会の配信オペレーター

  週末に開催される大型トーナメントの配信業務において、一時的な機材増強としてレンタル。プレイヤーのゲーム画面、実況者のカメラ、スポンサーロゴなど多種多様なソースを構成する際、内蔵のSuperSource機能が高度な画面レイアウト作成の負担を軽減します。

• 放送局のロケ番組・中継車エンジニア

  スポーツ中継や特別番組の出張収録において、サブスイッチャーとして短期間レンタル。限られたラックスペースに収まる1RUサイズながら、トークバック機能や高度なクロマキーを内蔵しているため、外部機器を減らしつつ局内と同等のプロフェッショナルな制作環境を構築できます。

• 複数拠点を繋ぐ企業カンファレンスで安定したスイッチングを行うのに最適な一台

  東京の本会場と複数支社を繋ぐハイブリッド配信において、各拠点から送られる異なるフォーマットの映像を内蔵スケーラーで自動変換して受けます。2つのM/E列を活用し、会場用と配信用で別々のテロップを構築し、プロフェッショナルな映像をクライアントに納品します。

• 音楽ライブのマルチカメラ収録でダイナミックな映像を構築するのにおすすめの機材

  アリーナクラスの音楽ライブ収録において、10台以上のカメラを接続し、演者の寄り引きや会場全体の映像を切り替えます。トランジションに内蔵DVEを使用し、曲の展開に合わせた動きのあるエフェクトを適用することで、視聴者を惹きつけるシネマティックなライブ映像を作り上げます。

• eスポーツのオンライン配信で複雑な画面構成を瞬時に切り替えるためのスイッチャー

  ゲーム画面と複数プレイヤーのワイプ、実況解説席の映像を組み合わせる配信において、SuperSource機能を活用します。最大4つのDVEと背景を1つのソースとして扱い、試合展開に応じてマクロで瞬時にレイアウトを呼び出すことで、テンポの良い番組進行を実現します。

• バーチャルスタジオでの番組収録で高精度な合成映像を作るのに最適なシステム

  グリーンバックを使用した情報番組のスタジオ収録において、8つのATEM Advanced Chroma Keyerを駆使します。各カメラソースに対して個別にキーイングを行い、エッジの処理やスピル抑制を細かく調整することで、CG背景と出演者が自然に馴染んだ高品質な合成映像を出力します。

• 大規模なスポーツ中継でスタッフ間の連携を強化するための司令塔

  屋外スタジアムでのスポーツ中継において、カメラマンやディレクター間のコミュニケーション手段として内蔵トークバック機能を利用します。SDIケーブルの空きチャンネルを利用して音声をやり取りし、別系統のインカムシステムを用意することなく、的確なカメラワークの指示とスイッチングを両立させます。

• 全入力にフォーマット変換を搭載し外部コンバーターを排除

  Panasonic AV-UHS500などの同価格帯機と比較し、本機は20個の12G-SDI入力すべてにフォーマット変換機能を備えています。720pから2160p60までの異なる解像度の映像を接続するだけで自動変換されるため、現場でのトラブルや配線の複雑さを劇的に軽減します。

• 圧倒的なルーティングの自由度を誇る12個の独立した出力

  Roland V-160HD等のミドルクラス機と異なり、12個の出力系統すべてに任意の入力ソースや内部バスを割り当て可能な完全なルーティングマトリックスを搭載しています。会場プロジェクターや配信用PCなど、出力先ごとに全く異なる映像を個別に送出できるため、大規模現場の要求に応えます。

• 複雑な画面分割を簡単に実現するSuperSourceプロセッサー

  最大4つのピクチャー・イン・ピクチャーと背景を1つの入力ソースとして扱える機能を内蔵しています。他社製スイッチャーでは複数のM/E列を消費してしまうような高度なレイアウトを、メインのM/E列を温存したまま独立して構築できる点が大きなアドバンテージです。

• 短期レンタルに最適化されたオールインワンの1RU設計

  オーディオミキサー、トークバック、マルチビューアなど、通常は別々のラック機材として用意する機能が1RUの筐体に統合されています。レンタル利用時においては、周辺機器を個別に手配する手間とコストが省け、電源とSDIケーブルを繋ぐだけで即座にハイエンドな環境が整います。

Q: 機器の操作や設定に専門的な知識は必要ですか？
A: 本体のフロントパネルからの基本操作に加え、無償のATEM Software Controlを使用することで視覚的な設定が可能です。ただし、M/Eルーティングやマクロ設定など高度な機能をフル活用するには、映像システムに関する一定の知識が推奨されます。

Q: レンタルセットには何が含まれますか？
A: スイッチャー本体と専用電源ケーブルが含まれます。操作用のPCやコントロールパネル（ATEM Advanced Panelなど）、SDIケーブル、ネットワークケーブル等は付属しないため、システム構成に合わせて別途ご用意いただくか、追加レンタルをご検討ください。

Q: 異なる解像度やフレームレートのカメラを混在して接続できますか？
A: はい、可能です。20個の入力すべてに高品質なフォーマット変換機能が内蔵されているため、1080i、1080p、2160pなどの異なる信号を入力しても、スイッチャー側で設定したプロジェクトフォーマットに自動的に変換して処理されます。

Q: 別途用意すべきオーディオミキサーはありますか？
A: 本機は156チャンネルのFairlightオーディオミキサーを内蔵しているため、基本的な音声ミックスは単体で可能です。すべてのSDI入力からのエンベデッドオーディオに加え、外部アナログ音声やMADI入力をミックスし、EQやダイナミクス処理を行えます。

Q: 利用途中でレンタル期間を延長することはできますか？
A: 次の予約が入っていない場合に限り、レンタル期間の延長が可能です。イベントのスケジュール変更や追加収録が発生した際は、マイページから延長手続きを行っていただくか、サポート窓口までお早めにご相談ください。

Q: マルチビューアはいくつ搭載されていますか？
A: 独立した2つのマルチビューア出力を搭載しています。それぞれ最大16分割のレイアウトが可能で、プログラム、プレビュー、任意の入力ソースの映像やオーディオメーターを2台のモニターで広々と確認できます。

Q: Roland V-160HDと比較してどう違いますか？
A: V-160HDがHDMIとSDIの混在入力に特化しワンマンオペレーションに向いているのに対し、本機は12G-SDI入出力に特化し、2M/E列や20入力/12出力という大規模なルーティング能力を持つため、チームで運用する本格的なイベントや放送業務に適しています。

Q: 企業の大規模ハイブリッドカンファレンス配信に適していますか？
A: 非常に適しています。2つのM/E列と12の独立した出力を活用することで、会場のスクリーン出しとオンライン配信用で全く異なる映像を同時に制作・送出できるため、複雑な要件のイベントを1台でさばくことができます。

• Blackmagic Design ATEM 4 M/E Constellation 4K...
  入力数とM/E列が倍増しており、より大規模なカメラ台数を扱う国際的イベントの担当者に選ばれます
• Panasonic AV-UHS500...
  オプションボードによる拡張性が高く、既存のベースバンド運用に慣れた放送局エンジニアに好まれます
• Roland V-160HD...
  HDMIとSDIの混在入力に標準対応し、少人数で映像と音声をワンマンオペレーションする配信者に適しています
• Blackmagic Design ATEM Television Studio 4K8
  コントロールパネルが一体化しており、機動力と省スペースを重視する中継・出張収録の現場に向いています
• vMix PRO...
  ソフトウェアベースでNDI連携に強く、PC上でグラフィックスやリプレイを完結させたいeスポーツ配信者に人気です

イベント映像ディレクター (30代 男性) / 現場の救世主となるスケーラー内蔵 / 評価 ★★★★★ 5.0

映像制作ブログのレビューより。全入力にスケーラーが内蔵されている点が最大のメリットで、クライアントが持ち込むPCの解像度を気にせず直挿しできるため、現場でのトラブル対応時間が激減しました。一方で、本体の冷却ファンの音が比較的大きいため、静かなカンファレンスルームでの設置場所には配慮が必要です。

放送局技術スタッフ (40代 男性) / 圧倒的なコストパフォーマンス / 評価 ★★★★☆ 4.0

業界フォーラムの書き込みより。1RUサイズに2M/E、SuperSource、MADIオーディオまで詰め込まれており、中継車載用として他社製ハイエンド機の数分の一の予算で同等のシステムが組める点に驚きました。ただし、フロントパネルのボタンだけでは複雑な操作が難しく、物理パネルの追加導入はほぼ必須だと感じます。

ライブ配信オペレーター (20代 女性) / 柔軟なルーティングが便利 / 評価 ★★★★☆ 4.5

YouTubeの機材レビュー動画より。12個の出力すべてに任意のソースをアサインできるため、演者用モニターや配信用PCなど、送り先ごとに細かく映像を作り分けられるのが非常に便利です。ただ、機能が多岐にわたるため、ATEMソフトウェアの操作体系に慣れるまでは事前の学習と設定の仕込みに時間がかかりました。

必須アクセサリ

• ATEM 2 M/E Advanced Panel...
  複雑なスイッチングやマクロを直感的に操作するために不可欠なハードウェアパネル
• BNCケーブル 12G-SDI対応 10m...
  4K映像を劣化なく伝送するため、入力ソースやモニターとの確実な接続に必須

用途別のおすすめ

• Blackmagic Web Presenter 4K...
  スイッチャーの出力を直接YouTubeなどに高品質でライブストリーミングしたい場合に追加
• HyperDeck Studio 4K Pro...
  プログラム出力の高品質なバックアップ録画や、VTR素材の送出機として併用

代替・類似製品

• Blackmagic Design ATEM 1 M/E Constellation HD...
  4Kが不要で、HD環境のみの小規模な現場でコストを抑えたい場合の下位モデル

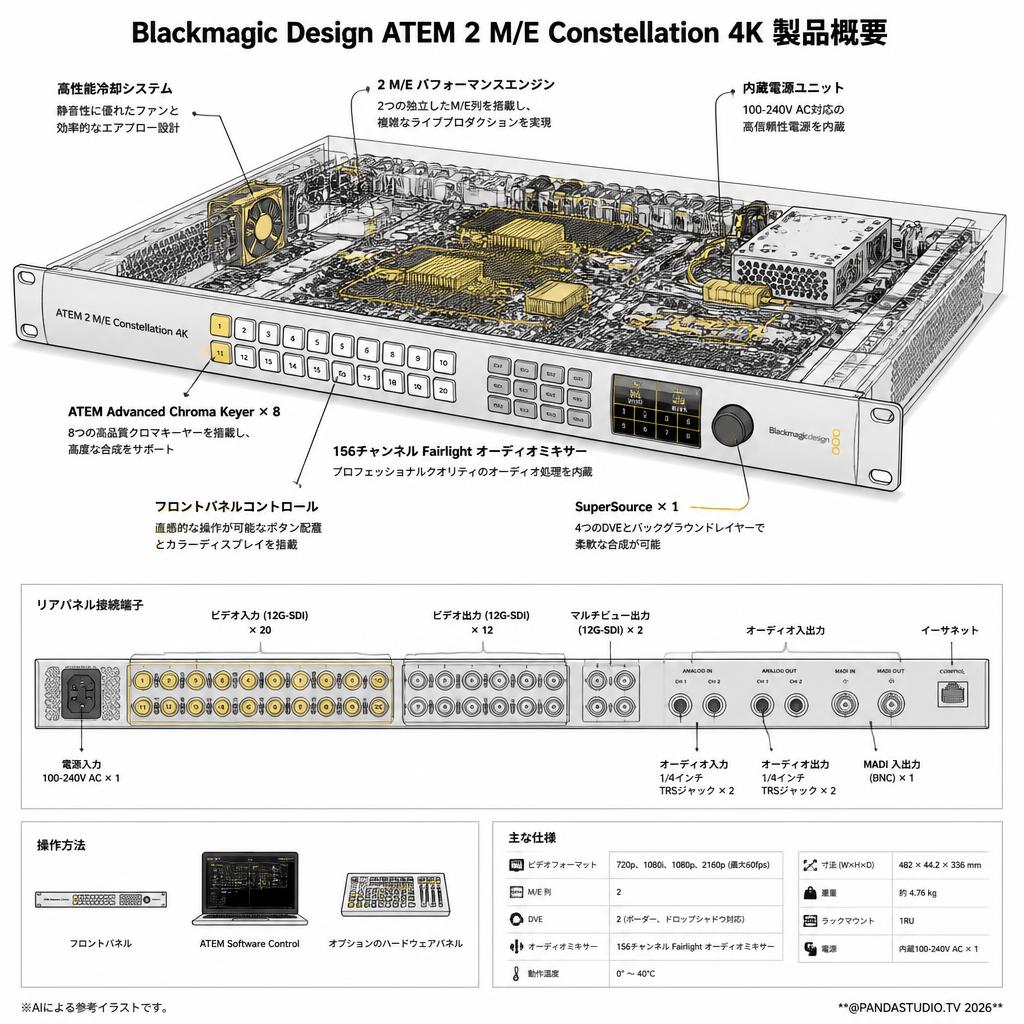

• ビデオフォーマット: 720p、1080i、1080p、2160p (最高60fps)
• ビデオ入力: 12G-SDI × 20 (全入力にフォーマット変換機能搭載)
• ビデオ出力: 12G-SDI × 12
• オーディオ入力: 1/4インチTRSジャック × 2、MADI (BNC) × 1
• オーディオ出力: 1/4インチTRSジャック × 2、MADI (BNC) × 1
• M/E列: 2
• マルチビューア出力: 2 (12G-SDI)
• クロマキーヤー: ATEM Advanced Chroma Keyer × 8
• DVE: 2 (ボーダー、ドロップシャドウ対応)
• SuperSource: 1 (4つのDVEとバックグラウンドレイヤー)
• オーディオミキサー: 156チャンネル Fairlightオーディオミキサー
• コントロール: フロントパネル、ATEM Software Control、またはオプションのハードウェアパネル
• 電源: 内蔵100-240V AC × 1
• 寸法: 482mm (幅) × 44.2mm (高さ、1RU) × 336mm (奥行)
• 重量: 約4.76kg
• 動作温度: 0°〜40°C
