放送・配信現場のモニタリング環境をどう最適化するか？

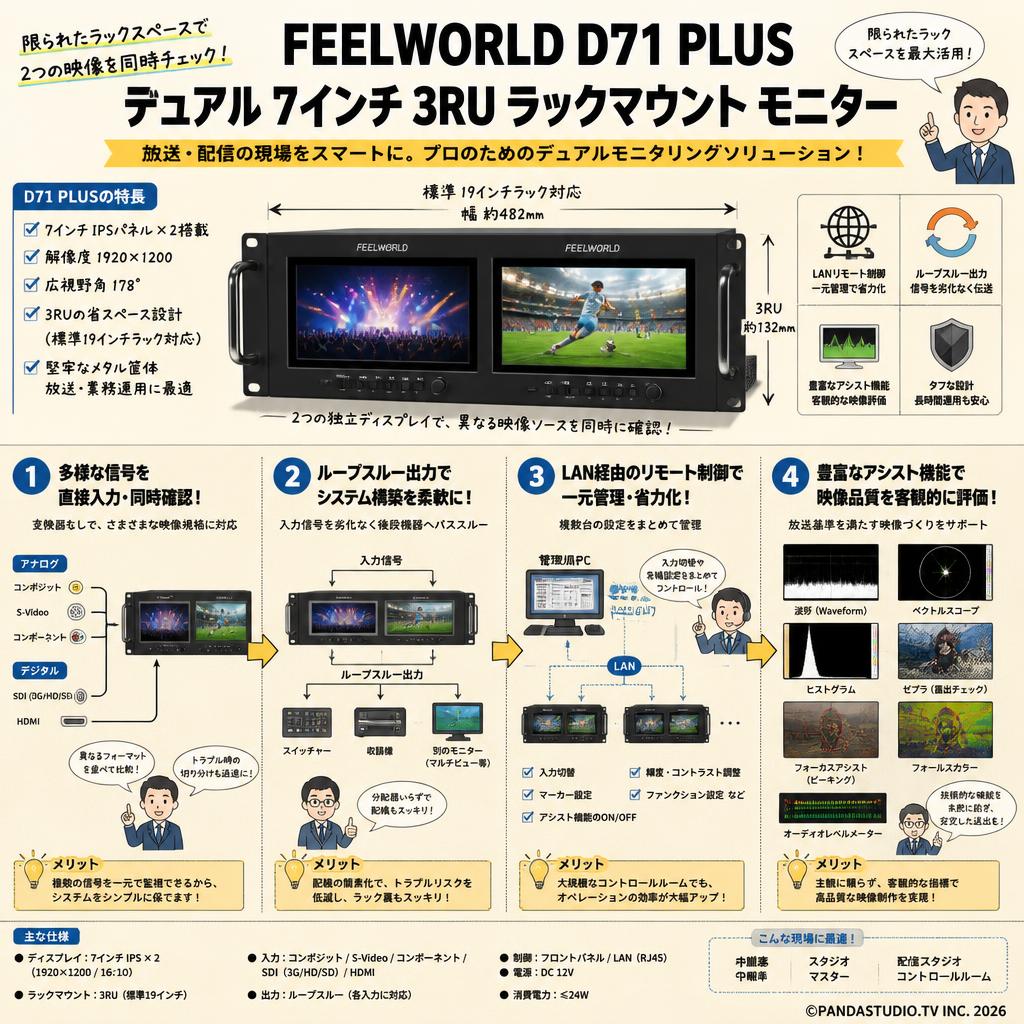

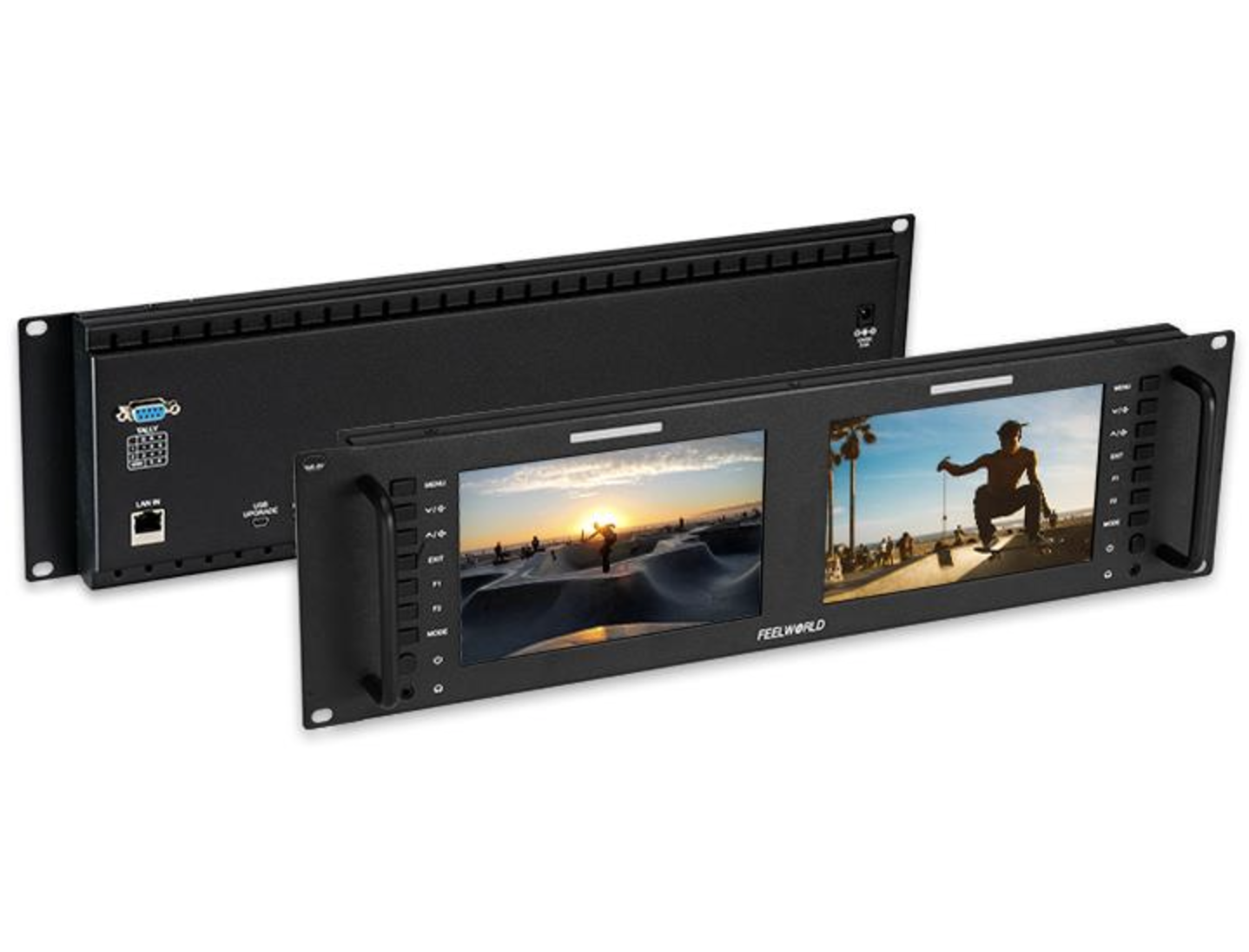

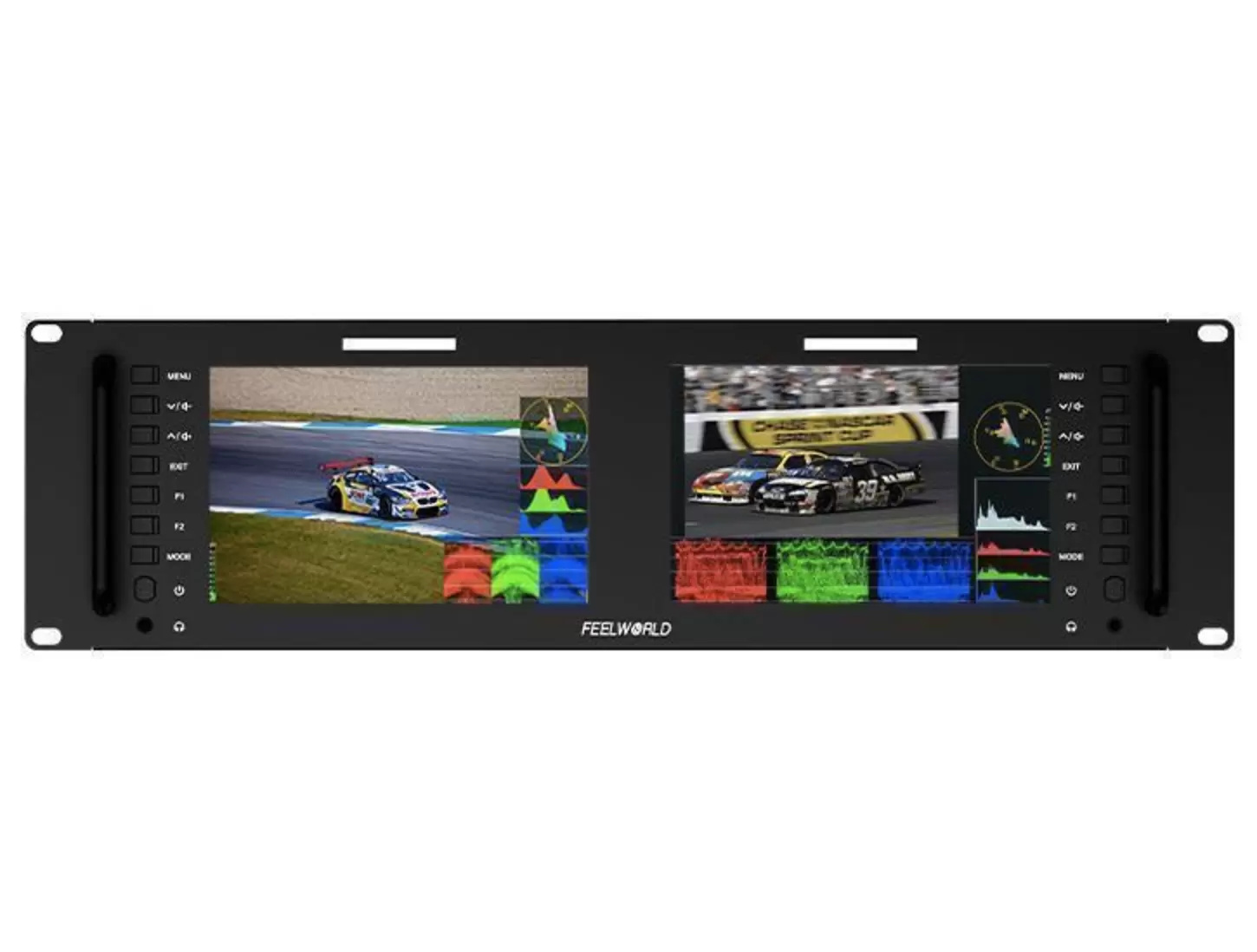

FEELWORLD D71 PLUS デュアル 7 インチ 3RU ラックマウント モニターは、限られたラックスペースで複数系統の映像を同時に確認したいというプロフェッショナルの要求に応えるために設計された映像確認用機材です。標準的な19インチラックの3Uサイズに2つの独立したディスプレイを収め、中継車やスタジオのマスターコントロールルームなど、スペース効率が極めて重視される環境での運用を前提としています。

複数フォーマットが混在する現場での対応力とは？

現代の映像制作現場では、レガシーなアナログ信号から最新のデジタル信号まで、多様な映像ソースを扱う必要があります。本製品は、これらの異なる規格の信号を変換器なしで直接入力し、並べて比較・確認できるアーキテクチャを採用しています。これにより、システムの複雑化を防ぎ、トラブル発生時の問題切り分けを迅速に行うことが可能になります。

信号のパススルーがもたらすシステム構築の柔軟性

単に映像を表示するだけでなく、入力された信号を劣化なく後段の機器へ送り出す機能を持たせている点が、本製品の設計における大きな特徴です。スイッチャーや収録機、さらに別のモニターへと信号を分配する際、追加の分配器を必要としないため、ラック裏の配線をシンプルに保ち、機材トラブルのリスクを物理的に低減させます。

ネットワーク経由での一元管理による省力化

多数のモニターが並ぶ大規模なコントロールルームでは、各モニターの設定を個別に手動で変更することは非効率です。この課題を解決するため、LAN接続を通じたリモート制御機能が組み込まれています。オペレーターは中央のコンピューターから複数のモニターの入力切り替えや各種パラメーターを一括して管理でき、運用の効率化に大きく貢献します。

映像品質を客観的に評価するためのアシスト機能群

目視による主観的な映像確認だけでなく、放送基準を満たす品質であるかを客観的に判断するためのツールが統合されています。露出の適正さやフォーカスの精度、音声レベルの異常などを視覚化する機能を呼び出すことで、技術スタッフは映像の技術的な破綻を未然に防ぎ、安定したコンテンツ送出を担保できるようになります。

• ライブ配信技術者

  音楽ライブの単発配信案件において、限られた卓上スペースにマルチビュー用とプログラム用の確認モニターを並べる必要があります。本製品をレンタルすることで、自前で複数の小型モニターとアームを持ち込む手間を省き、堅牢で省スペースな監視環境を即座に構築できます。

• 中継車システムのインテグレーター

  既存システムのアップグレード前の事前検証として、本製品を短期間レンタルします。SDIとアナログ信号が混在する過渡期のシステムにおいて、変換器なしで両信号を直接受け入れられる本製品の互換性を実機でテストし、本導入のリスクを回避します。

• イベント映像出しオペレーター

  数日間のイベント期間中、メインPCとバックアップPCからの出力映像を常時監視する用途でレンタルを利用します。ラックマウント筐体であるため、仮設のフライトケースに組み込んで安全に運用でき、現場での結線トラブルや機材転倒のリスクを払拭できます。

• スタジオ設備管理者

  年に数回行われる選挙特番など、入力ソースが一時的に激増する特別な編成時にのみ、追加のモニタリング機材として本製品をレンタルします。既存の19インチラックの空きスペースにそのままマウントできるため、大掛かりなレイアウト変更を行わずに監視能力を拡張できる点が最大のメリットです。

• 音楽フェス中継でのマルチカメラ映像の並行確認用として

  野外音楽フェスの特設コントロールテント内で、ステージ上の複数カメラからのSDI信号を監視するシーン。タリー信号と連動させて現在オンエア中のカメラとネクストのカメラを2画面で同時に確認し、フォーカス抜けを防止します。

• 企業カンファレンスでのプレゼン資料と登壇者カメラの監視

  ホテルの宴会場で行われる株主総会において、PA席横の仮設ラックに組み込んで運用。左画面で登壇者を狙うHD-SDIカメラの映像を、右画面でPCから出力されたHDMIのPowerPointスライドを表示し、送出ミスを防ぎます。

• 放送局サブスタジオでのアナログとデジタル混在環境のテスト

  過去のアーカイブ映像と現在のスタジオカメラを合成する番組の事前リハーサル。変換器を通す前のアナログ信号とデジタル信号を直接入力して比較。信号変換による遅延や色味の変化がないかをヒストグラム機能等で技術的に検証します。

• eスポーツ大会におけるプレイヤー画面と実況映像の統合監視

  アリーナ規模のeスポーツ大会の配信卓にて。ゲーム機材からのHDMI出力と、実況解説ブースのSDIカメラ映像を並べて確認します。ピーキング機能を用いて実況者のピントを厳密に合わせつつ、ゲーム画面の細かいUIテキストを視認します。

• ロケバス内でのディレクター用簡易モニタリング環境の構築

  ドラマ撮影の現場において、ロケバス内に一時的なディレクターベースを設営するシーン。カメラから無線伝送されたSDI映像を受信機経由で入力。ラックマウント形状を活かしてハードケースに固定したまま運用し、移動の手間を省略します。

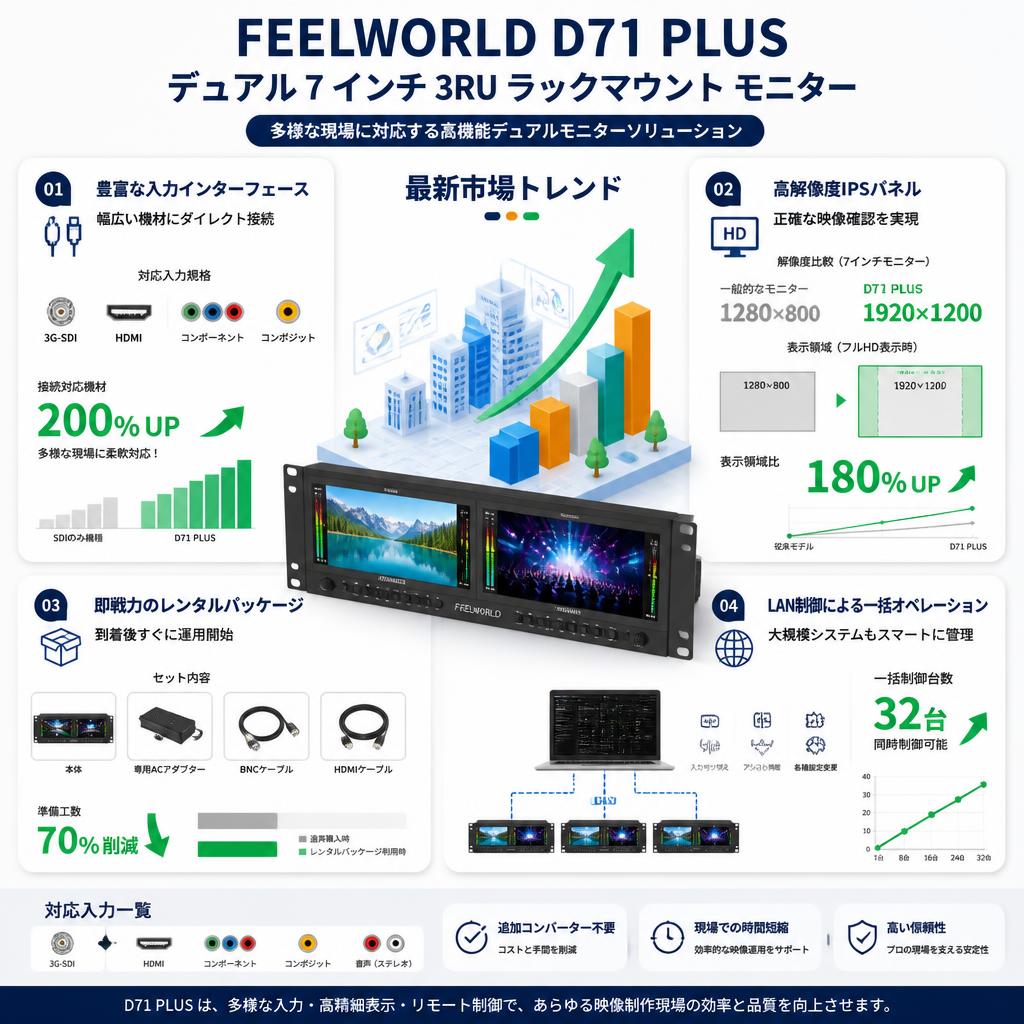

• 競合製品に対する豊富な入力インターフェースの優位性

  Blackmagic Design SmartView DuoがSDI入力に特化しているのに対し、本製品は3G-SDIに加え、HDMI、コンポーネント、コンポジット入力まで標準搭載しています。これにより、民生用カメラやアナログ再生機など多様な機材が持ち込まれる現場でも、追加のコンバーターを用意することなく直接映像の確認が可能です。

• フルHDを超える1920×1200解像度による正確な画質評価

  一般的な7インチラックマウントモニターの多くが1280×800解像度にとどまる中、本製品は1920×1200のIPSパネルを搭載しています。1080pの映像をドットバイドットで表示しても上下に余裕があり、映像に被せることなくオーディオメーターなどのステータス情報を余白部分に表示できるため監視の正確性が向上します。

• 必要なケーブルと電源が揃った即戦力のレンタルパッケージ

  レンタル品には、本体だけでなく専用ACアダプターや短期間の現場ですぐに運用できるよう主要なBNCケーブルやHDMIケーブルがセットになっています。周辺アクセサリの調達でコストと手間をかけることなく、到着後すぐにラックに組み込んで運用を開始できるのがレンタルならではの強みです。

• LAN制御対応による大規模システムでの一括オペレーション

  Datavideo TLM-700Kなどの同等モニターと比較して、イーサネット経由でのリモートコントロール機能が強力です。ネットワーク上のPCから複数台の入力切り替えや、ピーキングなどのアシスト機能のON/OFFを一括で制御でき、手の届きにくいラック上部に設置した場合でも設定変更が容易です。

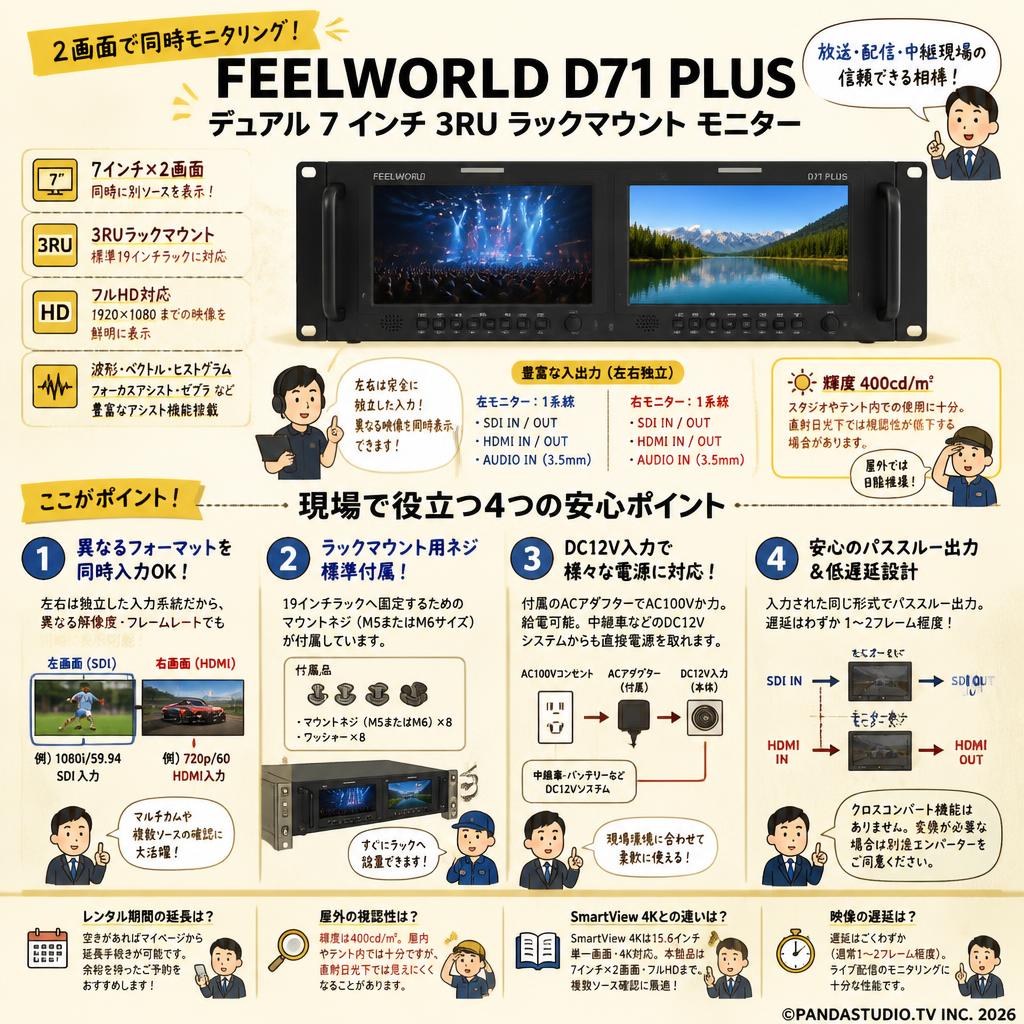

Q: 異なる解像度やフレームレートの映像を左右の画面に同時入力できますか？
A: はい、可能です。左右のモニターは完全に独立した入力系統を持っているため、左画面に1080i/59.94のSDI信号、右画面に720p/60のHDMI信号など、異なるフォーマットを同時に入力して正常に表示させることができます。

Q: レンタルセットにはラックマウント用のネジは含まれていますか？
A: レンタルパッケージには本体と電源ケーブルのほか、標準的な19インチラックへ固定するためのマウントネジ（M5またはM6サイズ）が付属しています。ご自身のラック規格に合わせてご利用いただけます。

Q: 屋外の直射日光下でも画面は見えますか？
A: 本製品の輝度は400cd/m²となっており、屋内のスタジオやテント内での使用には十分ですが、真夏の直射日光が当たる屋外環境では視認性が低下する場合があります。屋外では日陰への設置を推奨します。

Q: Blackmagic SmartView 4Kと比較してどう違いますか？
A: SmartView 4Kは15.6インチの単一画面で4K入力に対応していますが、本製品は7インチの2画面構成で入力はフルHDまでとなります。複数ソースの同時確認やHDMI/アナログ入力が必要な場合は本製品が適しています。

Q: SDI入力した映像をHDMIモニターへ変換して出力できますか？
A: いいえ、クロスコンバート機能は搭載していません。SDI入力はSDI出力へ、HDMI入力はHDMI出力へと、入力された同じ形式の端子からのみパススルー出力されます。変換が必要な場合は別途コンバーターをご用意ください。

Q: 映像の遅延（レイテンシー）はどの程度ありますか？
A: 内部処理による遅延はごくわずか（通常1〜2フレーム程度）であり、一般的なライブ配信のモニタリング用途において違和感なくご使用いただけます。ただし、厳密なリップシンクが要求される用途には適さない場合があります。

Q: 利用途中でレンタル期間を延長できますか？
A: はい、機材のその後の予約状況に空きがある場合に限り、マイページからの手続きでレンタル期間の延長が可能です。ただし、イベント会期延長の可能性がある場合は、あらかじめ余裕を持った期間でご予約いただくことをおすすめします。

Q: 電源はAC100Vコンセントから直接取れますか？
A: 本体の電源入力はDC 12Vとなっており、付属の専用ACアダプターを使用することで一般的なAC100Vコンセントから給電できます。また、中継車などのDC12Vシステムから直接電源を取ることも可能です。

• Blackmagic Design SmartView Duo
  SDI入力に特化し極めて薄型。アナログやHDMI機器を直接繋がず、SDIベースで統一された放送環境を好むユーザー向け。
• Blackmagic Design SmartView 4K...
  2画面ではなく15.6インチの1画面仕様。12G-SDIに対応しており、将来的な4K制作を見据えたスタジオ管理者向け。
• Lilliput RM-7028/S...
  同等の7インチデュアル仕様だが、SDI入力のみのモデル。価格を抑えてSDI監視のみを行いたい予算重視の現場向け。
• Datavideo TLM-700K...
  4K入力に対応した7インチモニター。フルHD解像度での多系統入力よりも、4Kカメラのフォーカス確認を優先する配信業者向け。
• SWIT M-1073H...
  高画質なLCDパネルと堅牢な筐体が特徴。より正確な色再現性が求められるカラーコレクションのサブモニター用途向け。

配信エンジニア (30代 男性) / 豊富な入力端子で現場のトラブルを回避 / 評価 ★★★★☆ 4.0

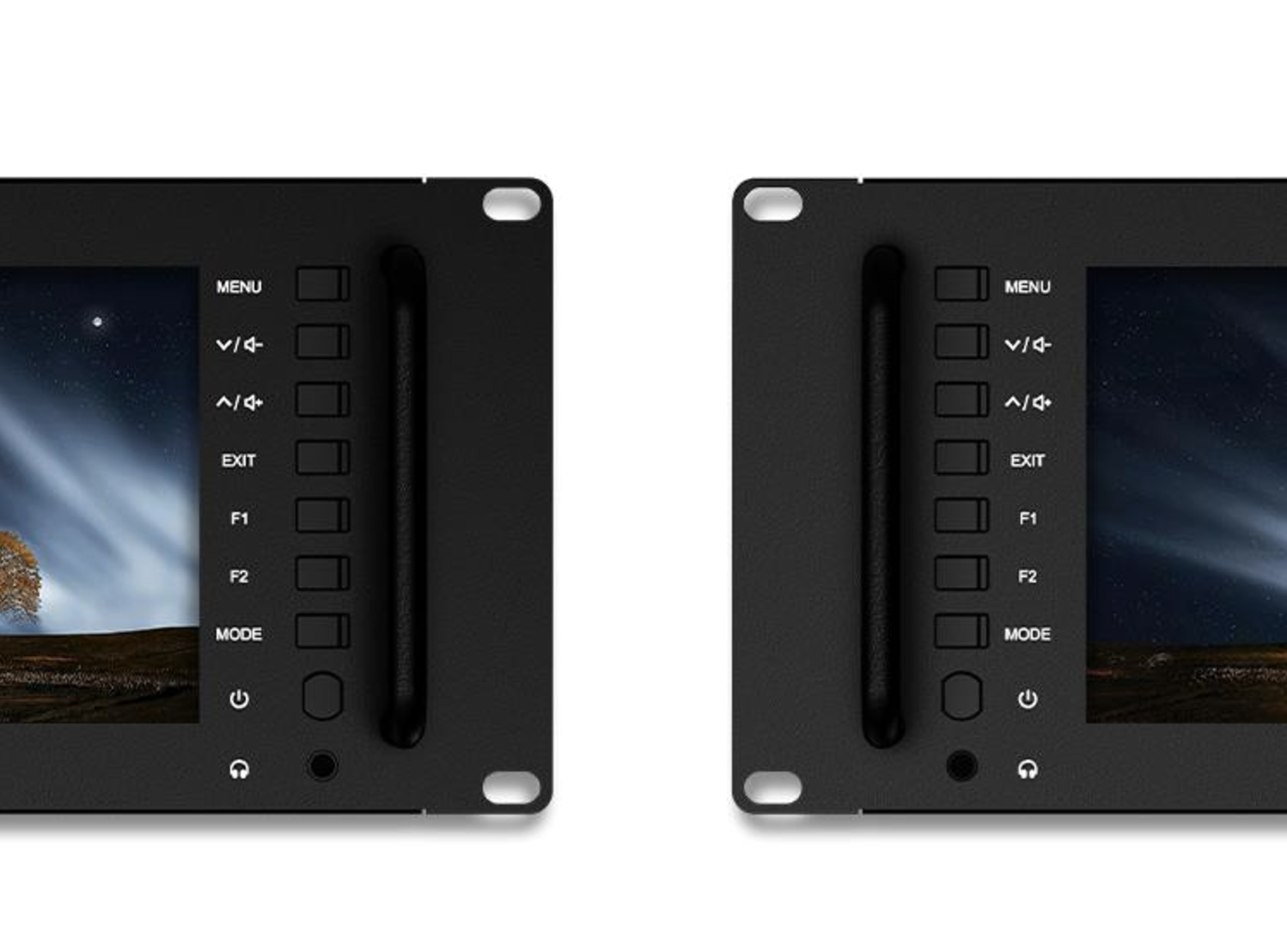

YouTubeの機材レビュー動画を参考に、企業のハイブリッド配信案件でレンタルしました。持ち込まれるPCがHDMIだったり、古いカメラがコンポーネントだったりする現場でも、変換器なしで直接映せるのは本当に助かります。ただし、メニュー操作用のボタンが小さく、暗い卓周りでは押し間違えやすいのが少し難点です。

中継車オペレーター (40代 男性) / IPSパネルの視野角の広さは優秀 / 評価 ★★★★★ 5.0

機材ブログの紹介記事を見て導入テストとして借りました。ラックの高い位置にマウントして下から見上げる形になっても、IPSパネルのおかげで色反転が起きず、正確に映像を確認できました。LANでの一括コントロールも便利です。ただ、背面のBNC端子の間隔がやや狭く、太い同軸ケーブルだと抜き差しに少し苦労しました。

映像ディレクター (50代 男性) / コストパフォーマンスに優れた監視環境 / 評価 ★★★☆☆ 3.5

Amazonの購入者レビューで高評価だったので、イベント送出用にレンタル。1920x1200の高解像度で文字の潰れもなく、SDIのループアウトが各画面にあるため配線がスッキリしました。しかし、本体の排熱がそれなりにあるため、密閉型のラックに入れる場合は上下に1Uずつのブランクパネルを入れて隙間を作らないと熱暴走が心配です。

必須アクセサリ

• BNCケーブル 5m...
  スイッチャーやカメラからのSDI信号をモニターに入力するための標準的な同軸ケーブル
• HDMIケーブル 3m...
  PCや民生用カメラの映像を変換器なしで直接モニターへ入力する際に必要

用途別のおすすめ

• SDI分配器 1入力4出力...
  モニターのループアウトとは別に、複数台の収録機へ信号を安全に分配したい場合に追加
• HDMI-SDI コンバーター...
  長距離伝送が必要な現場で、HDMI出力をSDIに変換して本機へ入力したい場合に併用

代替・類似製品

• Blackmagic Design SmartView Duo
  HDMIやアナログ入力が不要で、ラック内の奥行きを極限まで薄くしたい場合の上位代替機

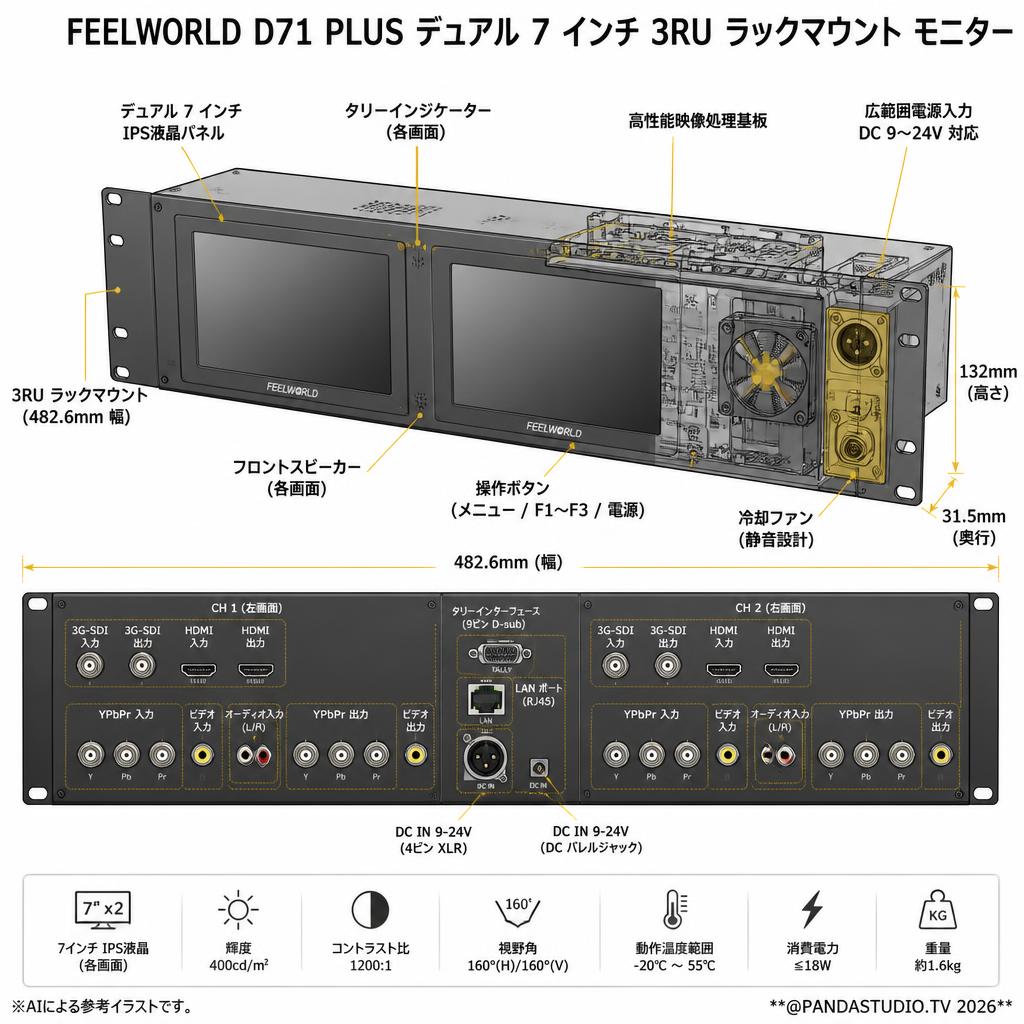

• パネルサイズ: 7インチ ×2 (IPS液晶)
• 解像度: 1920 × 1200 ピクセル
• アスペクト比: 16:10
• 輝度: 400 cd/m²
• コントラスト比: 1200:1
• 視野角: 160°(H) / 160°(V)

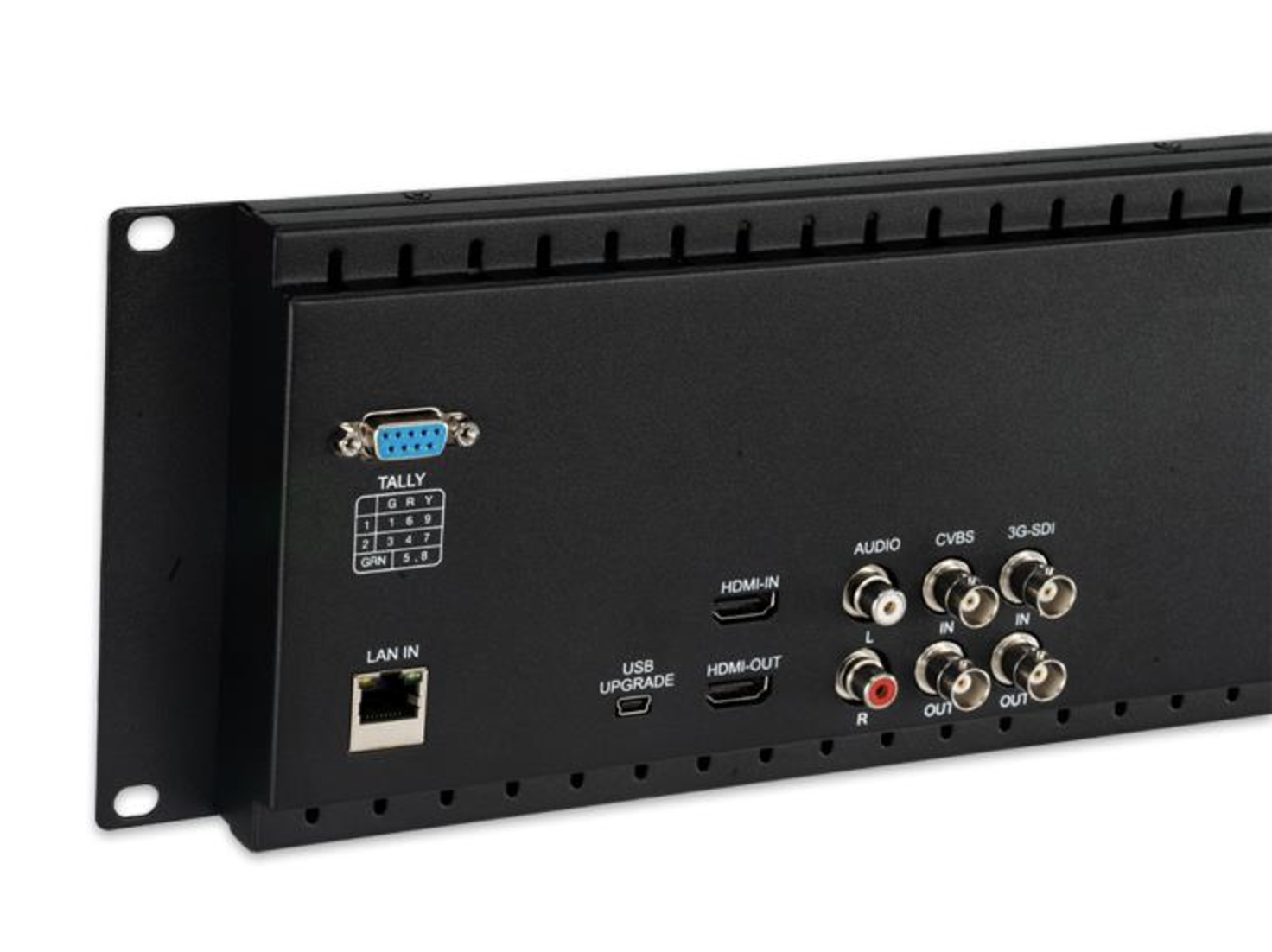

• 入力端子（各画面）: 3G-SDI×1、HDMI×1、コンポーネント(YPbPr)×3、コンポジット(Video)×1、オーディオ(L/R)×2
• 出力端子（各画面）: 3G-SDI×1、HDMI×1、コンポーネント(YPbPr)×3、コンポジット(Video)×1

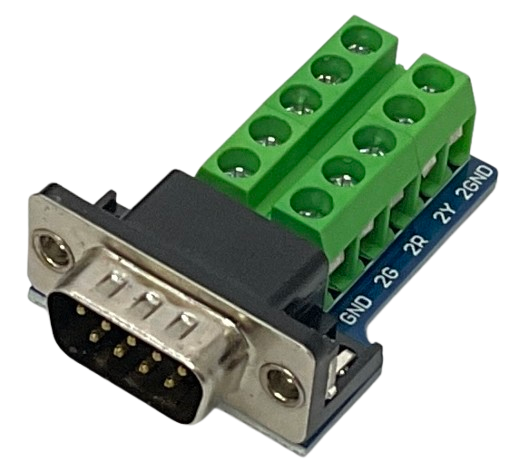

• タリーインターフェース: 9ピン D-sub
• ネットワーク制御: LANポート (RJ45)

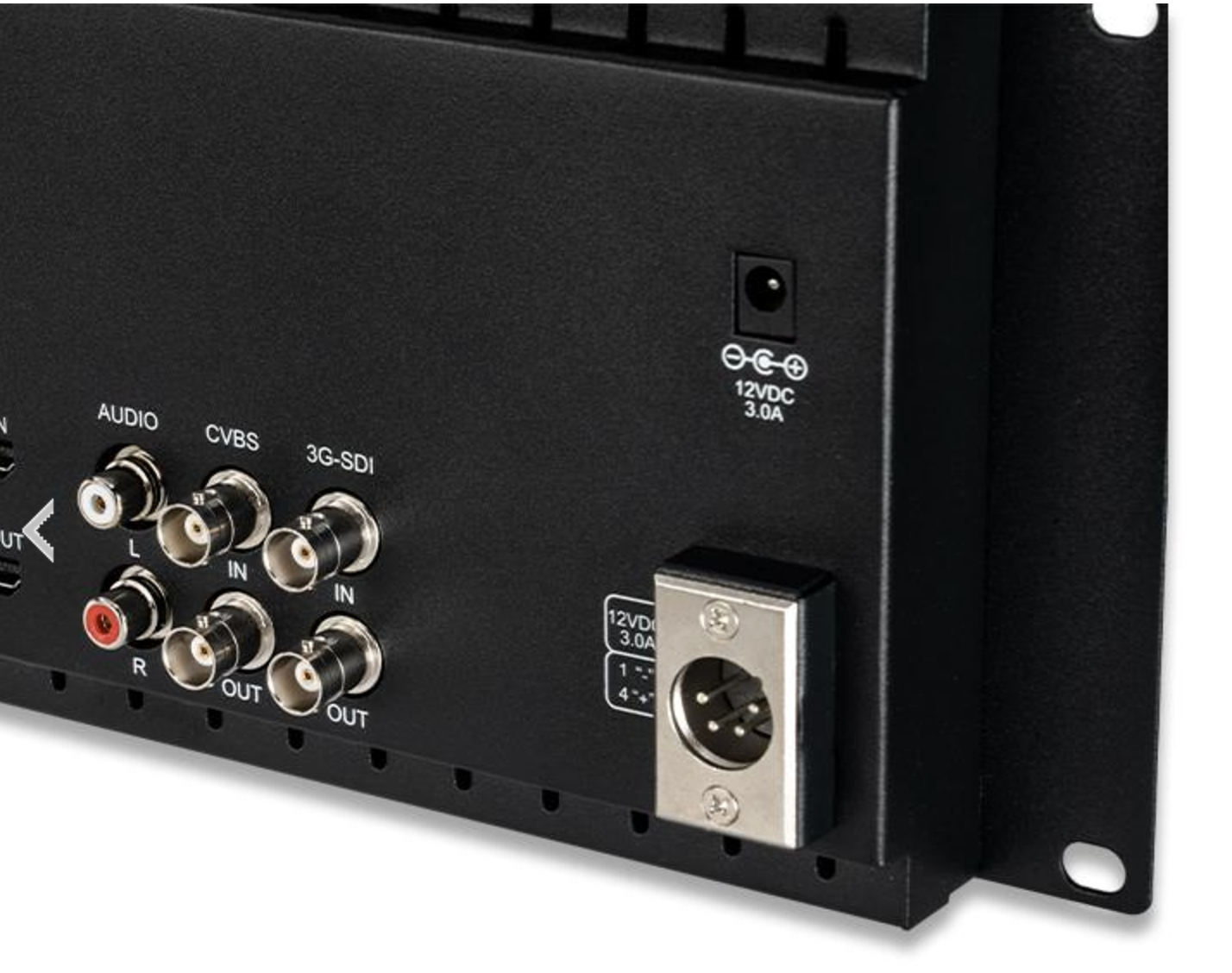

• 電源入力: DC 9〜24V (4ピンXLR または DCバレルジャック)
• 消費電力: ≦18W
• 動作温度範囲: -20℃ 〜 55℃
• 外形寸法: 482.6(W) × 132(H) × 31.5(D) mm (3RUサイズ)
• 重量: 約1.6 kg
