次世代インフラを担う長距離伝送の要とは？

「光ケーブル 4芯 （LCコネクタ-LCコネクタ） 100m」は、プロフェッショナルな現場において、大容量のデータや非圧縮の映像・音声信号を長距離かつ極めて低い遅延で伝送するために設計されたインフラストラクチャー製品です。デジタル化と高解像度化が加速する現代の制作環境において、従来の銅線ケーブルでは到達できない距離と帯域幅の壁を越えるためのコアコンポーネントとして位置づけられています。単なる接続ツールではなく、システム全体の安定性を根底から支える信頼性の高い伝送経路を提供します。

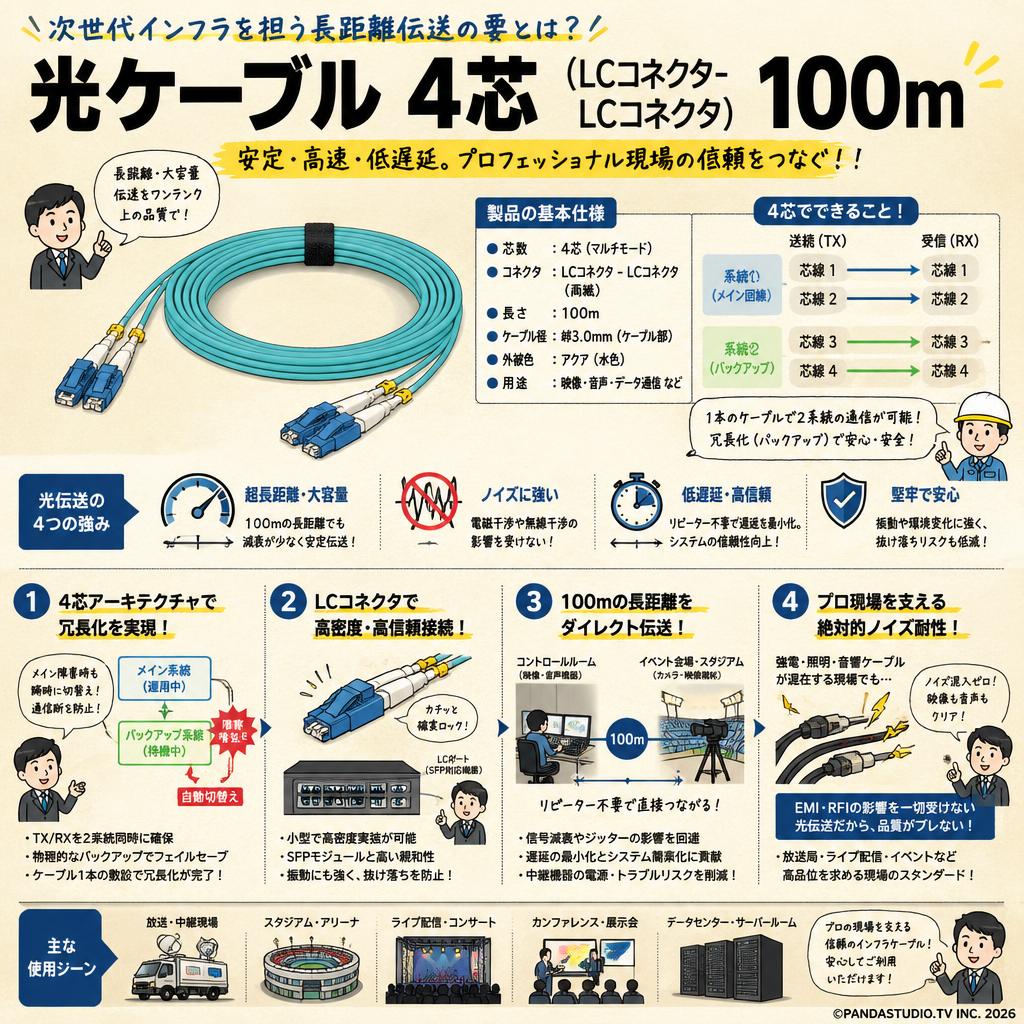

なぜ4芯アーキテクチャが現場で求められるのか？

本製品の最大の特徴は、独立した4つの光ファイバー芯線を1本のケーブル内に収めている点にあります。この設計思想により、送信（TX）と受信（RX）の双方向通信を2系統同時に確立することが可能です。現場の厳しい要求に対しては、1系統をメイン回線として運用し、もう1系統を物理的なバックアップ（冗長化）として待機させるフェイルセーフ構成を、ケーブル1本の敷設作業だけで実現します。これにより、予期せぬトラブルによる通信断絶のリスクを劇的に低減し、ミッションクリティカルな運用を可能にします。

LCコネクタがもたらす高密度実装と拡張性のメリット

両端に採用されているLCコネクタは、その小型で精密なラッチ機構により、近年のネットワーク機器や映像変換コンバーターで主流となっているSFPモジュールとの完璧な親和性を誇ります。限られたラックスペースや機材ケース内において、高密度なポート実装を妨げることなく確実なロックを提供します。旧来の大型コネクタと比較して、機器側への物理的な負荷を軽減しつつ、振動の多いライブ会場や中継車内でも抜け落ちを防ぐ堅牢な接続環境を維持できるのが大きな利点です。

100mという物理的距離が解決する現場のボトルネック

100mという長さは、一般的なLANケーブルや同軸ケーブルが信号減衰やジッターの限界を迎える距離帯をカバーするために設定されています。この光ケーブルを用いることで、大規模なスタジアムのフィールドからコントロールルーム、あるいは複数フロアにまたがるカンファレンス会場間において、途中にリピーター（増幅器）を挟むことなくダイレクトに信号を届けることができます。中継機器の減少は、システム全体の遅延を最小化するだけでなく、電源確保の手間や機材トラブルのポイントを減らすことにも直結します。

プロフェッショナル環境における絶対的なノイズ耐性

光を媒体とする伝送方式の根源的な強みとして、電磁干渉（EMI）や無線周波数干渉（RFI）の影響を一切受けないという特性があります。照明用の強力な電源ケーブルや大型スピーカーのラインが複雑に交差するイベント現場において、本製品はそれらと並走して敷設された場合でも、ノイズの混入による映像の乱れや音声のドロップアウトを引き起こしません。この環境的要因に左右されない絶対的な信号の純度が、厳しい品質基準を求められる放送局や大規模ライブ配信の現場で標準採用され続ける理由です。

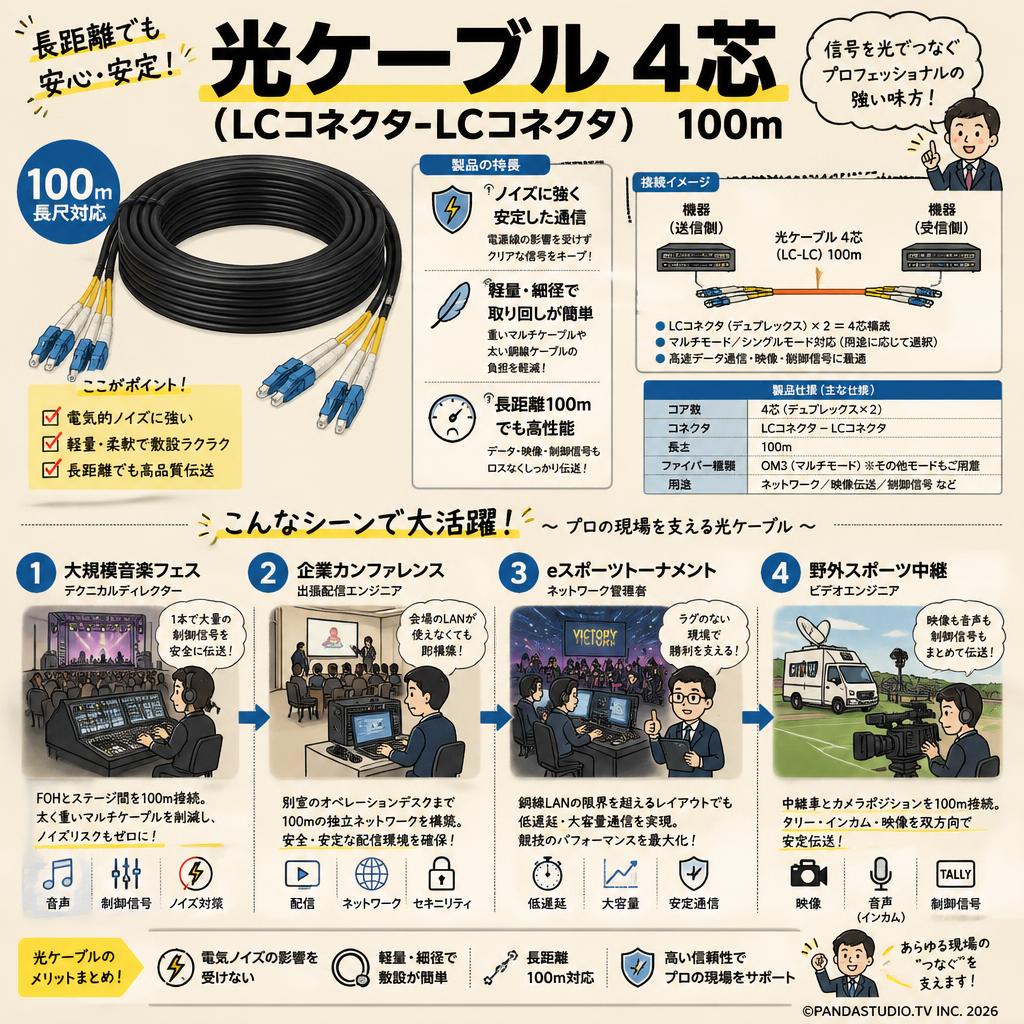

• 大規模音楽フェスのテクニカルディレクター

  FOH（客席後方のPA卓）とステージ間で膨大な制御信号を扱う専門家です。数日間の野外イベント設営において本製品をレンタルし、太く重いマルチケーブルを何本も這わせる重労働と、電源線からのノイズ混入リスクというペインポイントを、1本の光ケーブルで解決します。

• 企業カンファレンスの出張配信エンジニア

  ホテル等の宴会場に機材を持ち込み配信を構築する技術者です。1日限りの株主総会において、会場の既設LANが使えない場合、別室のオペレーションデスクまで100mの光ケーブルを這わせることで、完全に独立した安全な専用ネットワークを即座に構築する課題を解決します。

• eスポーツトーナメントのネットワーク管理者

  競技用PCとサーバー間で1ミリ秒のラグも許されない環境を構築する責任者です。週末の大会期間中のみ機材をレンタルし、銅線LANの限界距離を超える会場レイアウトにおいて、帯域不足や遅延による競技への悪影響という致命的なペインポイントを排除します。

• 野外スポーツ中継のビデオエンジニア

  広大なフィールドでカメラマンを指揮する放送スタッフです。シーズン中の特定試合でのみ長尺ケーブルをレンタル手配し、中継車から100m離れたカメラポジションに対して、映像の受信だけでなくタリー信号やインカム音声をまとめて双方向伝送する課題を解決します。

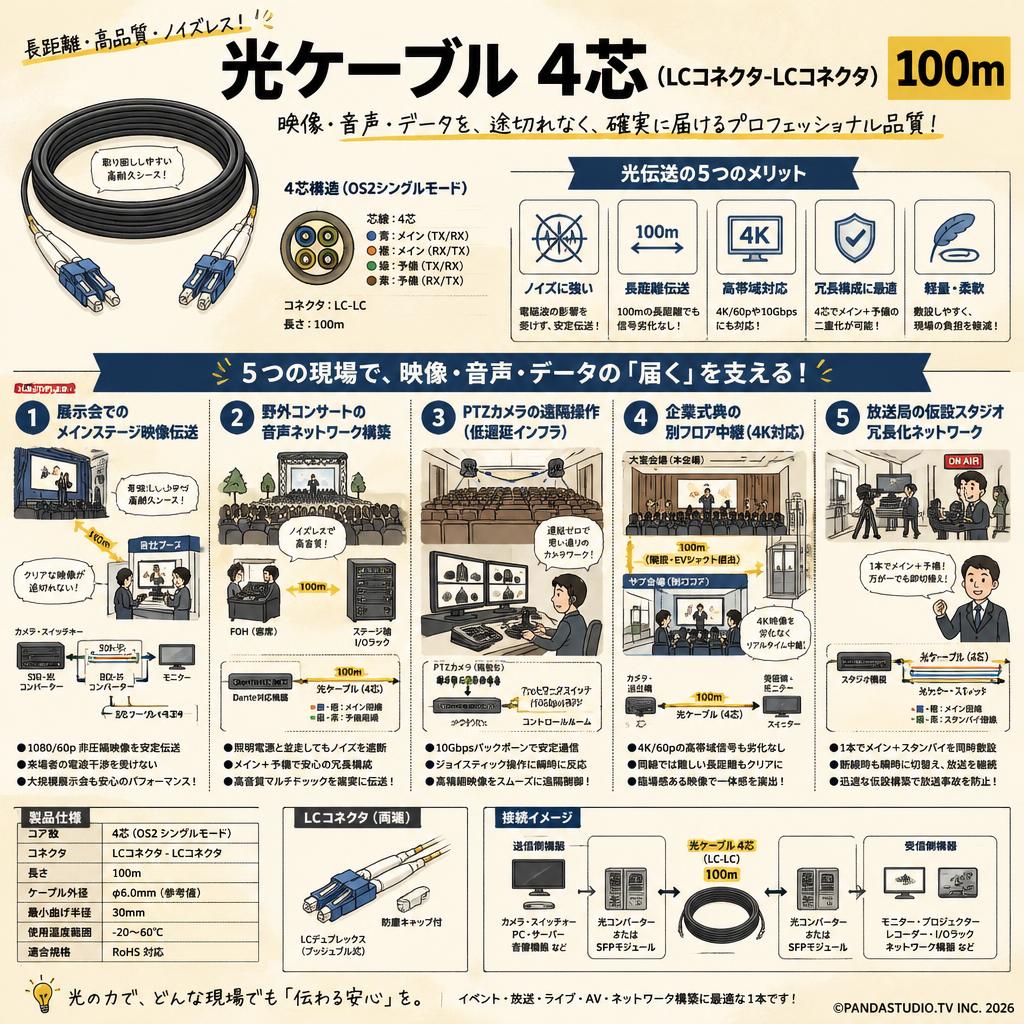

• 大規模展示会でメインステージとサブブースを繋ぐ安定した映像伝送

  広大な展示会場において、メインステージのプレゼン映像を100m離れた自社ブースへ送るシーン。SDI-光コンバーターを用いて1080/60pの非圧縮映像を伝送し、来場者のスマホ等の電波干渉を受けず、途切れのないクリアな映像出力を実現します。

• 野外コンサートでPA卓とステージ袖を接続するノイズレスな音声ネットワーク構築

  スタジアムライブにおいて、客席のFOHからステージ袖のI/OラックまでDanteネットワークを構築するシーン。4芯のうち2芯をメイン、残り2芯を予備として設定し、照明電源と並走させてもノイズが乗らない高音質なマルチトラック伝送を完了させます。

• 複数台のPTZカメラを別室のコントロールルームから遠隔操作するための低遅延インフラ

  音楽ホールの撮影において、客席の複数台のPTZカメラを舞台裏から操作するシーン。ネットワークスイッチのSFPポートに接続して10Gbpsのバックボーンを形成し、オペレーターのジョイスティック操作に対して遅延のない滑らかなカメラワークを実現します。

• 企業式典で別フロアのパブリックビューイング会場へ4K映像を届ける中継

  大宴会場での表彰式を、別フロアのサブ会場へリアルタイム中継するシーン。階段やエレベーターシャフトを経由して100m敷設し、同軸ケーブルでは減衰してしまう4K/60pの高帯域信号を劣化なく届け、サブ会場の参加者にも臨場感のある映像を提供します。

• 放送局の仮設スタジオ設営におけるメインと予備を兼ねた冗長化ネットワークの迅速な敷設

  選挙特番など、局内のフリースペースに急遽仮設スタジオを組み上げるシーン。4芯仕様を活かし、メイン回線とスタンバイ回線を物理的に1本のケーブルで同時に敷設。万が一の断線時にも瞬時に経路が切り替わる、放送事故を許さない堅牢なインフラを即座に構築します。

• 4芯構造がもたらす圧倒的な冗長性と省力化

  一般的な2芯の光ケーブル（RX/TX各1芯）と比較し、本製品は4芯を備えているため、1度の敷設作業でメイン回線とバックアップ回線の2系統を同時に確保できます。イベント本番中に1系統に障害が発生しても即座に予備へ切り替えが可能であり、ケーブルを2本這わせる手間と時間を半減させます。

• Cat6 LANケーブルの限界を超える100mの無劣化伝送

  銅線を使用するCat6 LANケーブルは仕様上100mが通信の限界であり、減衰による速度低下のリスクが高まります。本製品は光信号を用いるため、100mの長距離でも挿入損失を0.3dB以下に抑え、10Gbps以上の広帯域データや4K映像をジッターや遅延なく完全に無劣化で伝送できます。

• SFPモジュールに直結可能なLCコネクタの汎用性

  旧式のSCコネクタ（約9mm幅）と比較して、本製品のLCコネクタは半分のサイズ（約4.5mm幅）であり、光コンバーターやネットワークスイッチのSFP/SFP+ポートへ直接、かつ高密度に接続可能です。変換アダプタを介さないため、接点不良のリスクを物理的に排除できます。

• 長尺特有のメンテナンスリスクを排除するレンタル利用

  100mの光ケーブルは高価な上、保管時に許容曲げ半径を超えて巻くと内部のガラス繊維が破断するリスクがあります。短期間のイベント時にレンタルすることで、専用機器による導通チェックが完了した良品を使用でき、高額な初期投資と保管中の断線リスクを完全に回避できるのが最大のメリットです。

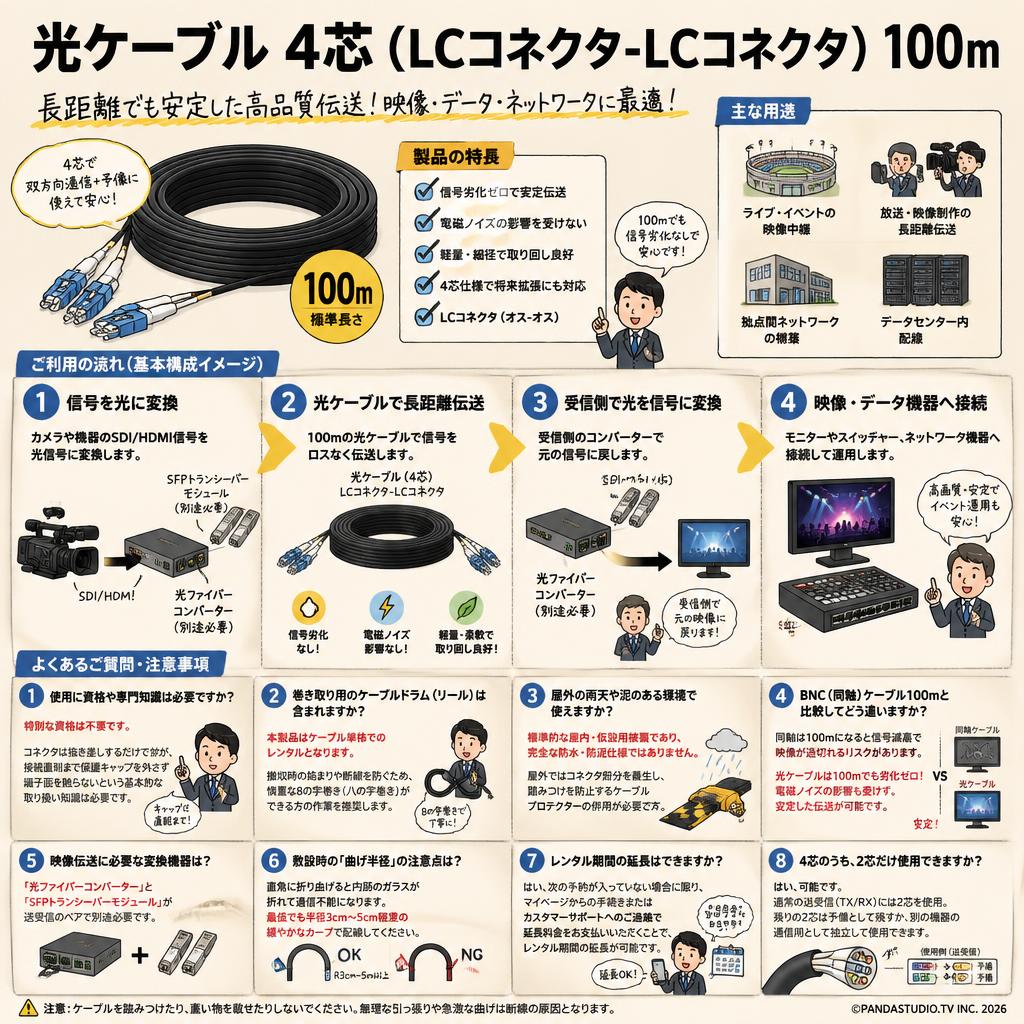

Q: 使用に資格や専門知識は必要ですか？
A: 特別な資格は不要です。コネクタは抜き差しするだけですが、端子先端の汚れが通信障害に直結するため、接続直前まで保護キャップを外さず端子面を触らないという基本的な取り扱い知識は必要です。

Q: レンタルセットには巻き取り用のケーブルドラム（リール）は含まれますか？
A: 本製品はケーブル単体でのレンタルとなります。100mの長さがあるため、撤収時の絡まりや断線を防ぐため、慎重な8の字巻き（八の字巻き）ができる方の作業を推奨します。

Q: 追加アクセサリなしで屋外の雨天や泥のある環境で使えますか？
A: 標準的な屋内・仮設用被覆であり、完全な防水・防泥仕様ではありません。屋外で使用する場合は、コネクタ部分が濡れないよう養生し、踏みつけを防止するケーブルプロテクターの併用が必要です。

Q: BNC（同軸）ケーブル100mと比較してどう違いますか？
A: 同軸ケーブルは100mになると高周波のSDI信号が大きく減衰し、映像が途切れるリスクがあります。光ケーブルは100mでも信号劣化がなく、電磁ノイズの影響も受けないため安定した伝送が可能です。

Q: 映像伝送を行う場合、別途用意すべき変換機器は何ですか？
A: カメラのSDI/HDMI信号を光信号に変換するための「光ファイバーコンバーター」と、そこへ装着する「SFPトランシーバーモジュール」が送受信のペアで別途必要になります。

Q: 敷設時に注意すべき「曲げ半径」の制限はどのくらいですか？
A: 一般的に光ケーブルは直角に折り曲げると内部のガラスが折れて通信不能になります。敷設時はコーナーを這わせる際にも、最低でも半径3cm〜5cm程度の緩やかなカーブを描くように配線してください。

Q: 利用途中でイベントのスケジュールが延期になった場合、レンタル期間を延長できますか？
A: はい、次の予約が入っていない場合に限り、マイページからの手続きまたはカスタマーサポートへのご連絡で延長料金をお支払いいただくことで、レンタル期間の延長が可能です。

Q: 4芯のうち、2芯だけを使用することは可能ですか？
A: はい、可能です。通常の送受信（TX/RX）には2芯を使用するため、残りの2芯は接続せずにそのまま予備として残しておくか、別の機器の通信用として独立して使用することができます。

• 光ケーブル 2芯 （LCコネクタ-LCコネクタ） 100m...
  予備回線が不要で、より軽量かつ低コストに長距離伝送を済ませたい小規模イベントの配信者に適しています
• BNCケーブル 100m カナレ L-5C2V...
  光コンバーターを使わず、HD-SDI信号を直接カメラからスイッチャーへ送りたい従来の映像オペレーター向け
• LANケーブル Cat6a 100m ドラム巻き...
  100mギリギリの距離で、PTZカメラへのPoE給電と制御を1本で完結させたい中規模カンファレンス用途向け
• 光ケーブル 4芯 （SCコネクタ-SCコネクタ） 100m...
  SFPではなく、旧型の光伝送装置や設備側のパッチパネルでSC端子が指定されている環境での接続に必須です
• Tactical 光ケーブル 4芯 LC 100m ドラム付...
  強靭な外装とドラムを備え、車両の通行や過酷な天候が予想される野外フェスやスポーツ中継現場に最適です

配信エンジニア (30代 男性) / 4芯の安心感と取り回しの良さ : 評価 ★★★★★ 5.0

レンタルユーザーのレビューです。展示会場での別ブースへの映像伝送に使用しました。4芯あるため、1回の配線作業でメインとバックアップの両方を確保できるのが精神的に非常に楽です。ケーブル自体も同軸に比べて圧倒的に細く軽く、養生テープでの固定も簡単でした。ただし、先端のLCコネクタの保護キャップが小さく、設営のバタバタで紛失しやすいので、外した後の保管場所には注意が必要です。

イベント制作会社 (40代 女性) / 長距離の4K伝送が安定 : 評価 ★★★★☆ 4.0

映像技術ブログからの引用です。ホテルの宴会場から別フロアへの4K映像中継で導入しました。100mという距離でも遅延やブロックノイズが一切発生せず、クライアントにも満足いただける画質をキープできました。性能には文句なしですが、ケーブル単体でドラム（リール）が付属していないため、撤収時に光ケーブル特有の「8の字巻き」を慎重に行う必要があり、慣れていないスタッフには任せられませんでした。

音響スタッフ (50代 男性) / ノイズフリーな環境構築に最適 : 評価 ★★★★☆ 4.5

PA機材フォーラムでの書き込みです。野外ライブでFOHからステージへのDanteネットワーク接続に使用しました。照明用の太い電源ケーブルとどうしても交差・並走するルートしか取れませんでしたが、光伝送のおかげで電磁誘導によるノイズ混入が全くなく、極めてクリアな音声を維持できました。ただ、踏みつけや鋭角な曲げには弱いため、導線上のケーブルプロテクター配置など物理的な保護には気を使います。

必須アクセサリ

• Blackmagic Design ATEM Camera Converter
  カメラのSDI/HDMI映像を光信号に変換し、100mの長距離伝送を行うために必須の機器です
• 10G SFP+ トランシーバモジュール...
  ネットワークスイッチに本ケーブルを接続し、大容量のデータ通信を確立するために必要です

用途別のおすすめ

• ケーブルプロテクター 2チャンネル...
  展示会場などで来場者の導線を横切る際、光ケーブルの踏みつけによる断線を防止するために追加
• Blackmagic Design Studio Converter...
  コントロールルーム側で複数台のカメラからの光信号を一括で受け、SDIに戻す際に便利です

代替・類似製品

• 光伝送装置 SMPTEハイブリッドケーブル 100m...
  映像・音声の光伝送と同時に、中継車からカメラへの電源供給も1本で行いたい大規模放送向け

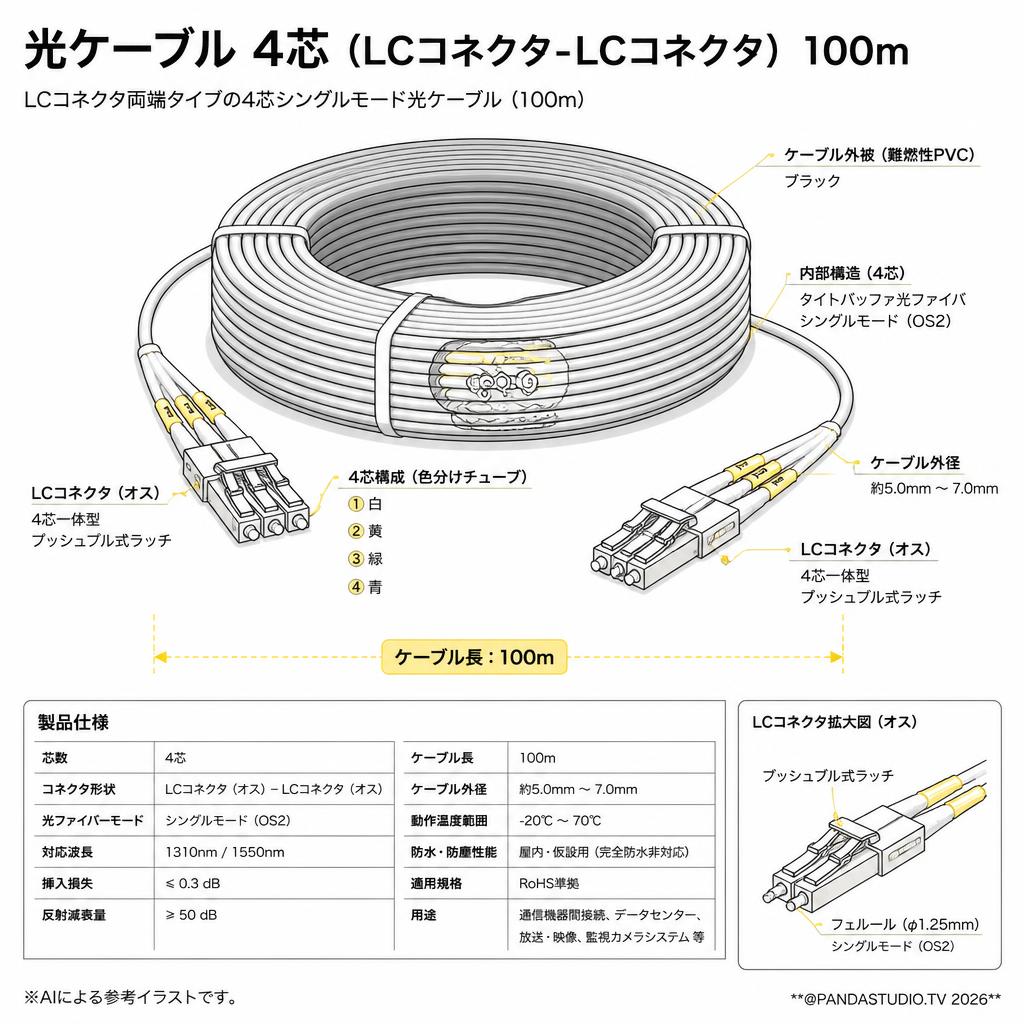

コネクタ形状: 両端 LCコネクタ

芯数: 4芯

ケーブル長: 100m

光ファイバーモード: シングルモード（OS2） ※要確認

対応波長: 1310nm / 1550nm （シングルモード時） ※要確認

挿入損失: ≤ 0.3 dB ※要確認

反射減衰量: ≥ 50 dB ※要確認

ケーブル外径: 約 5.0mm 〜 7.0mm ※要確認

動作温度範囲: -20℃ ～ 70℃ ※要確認

重量: 要確認

防水・防塵性能: 屋内・仮設用（完全防水非対応）
