Blackmagic Studio Fiber Rack Kitの役割と製品の位置づけ

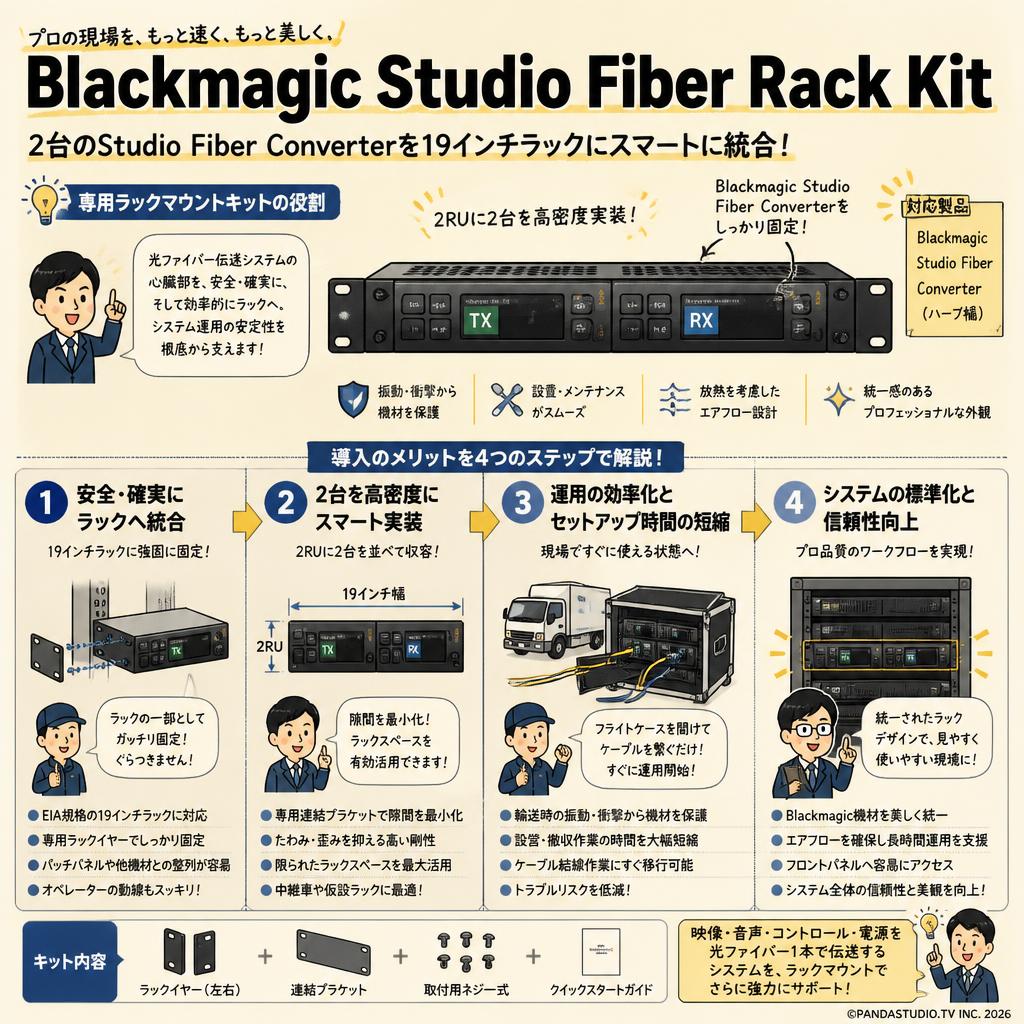

「Blackmagic Studio Fiber Rack Kit」は、放送局や大規模なライブ配信現場で不可欠なBlackmagic Studio Fiber Converterを、標準的なEIA規格の19インチラックに安全かつ効率的にマウントするための専用ハードウェアキットです。光ファイバーを介してカメラとスイッチャー間の映像、音声、コントロール、電源を1本で伝送する高度なシステムにおいて、機材の物理的な配置は運用安定性に直結します。本製品は、複雑化する配線や機材群を整理し、プロフェッショナルな現場に求められる整然としたシステム構築を根底から支える設計思想に基づいています。

放送局レベルのシステム統合を可能にする設計

中継車やスタジオのサブコントロールルームでは、限られたスペース内に多数の機材をシームレスに統合することが求められます。本製品を使用することで、ハーフ幅のコンバーターをラックシステムの一部として完全に組み込むことが可能になります。単に機材を置くのではなく、ラックのレールに強固に固定することで、パッチパネルやルーター、スイッチャーとの物理的な距離を最適化し、オペレーターの動線を妨げない合理的な機材レイアウトを実現します。これにより、トラブルシューティングの迅速化やメンテナンス性の向上が図れます。

堅牢性と省スペース性を両立する高密度実装

現代の映像制作現場では、システムの高機能化と同時に省スペース化が強く求められています。本製品は、2RU（ラックユニット）のスペースに2台のStudio Fiber Converterを並べて収容できる高密度な実装を可能にします。専用設計の連結ブラケットとラックイヤーを使用することで、機材同士の隙間を最小限に抑えつつ、たわみや歪みを生じさせない高い剛性を確保しています。この無駄のない空間利用は、特にラックの総容量に厳しい制限がある中継車や仮設のフライトケースにおいて、極めて大きなアドバンテージとなります。

中継車やフライトケースでの運用最適化

ライブイベントやスポーツ中継など、頻繁に機材の移動やセットアップが行われる環境において、機材の保護は最優先事項です。本製品によってラックに固定されたコンバーターは、輸送時の激しい振動や衝撃から守られます。現場に到着した際は、フライトケースの蓋を開けるだけで直ちにケーブルの結線作業に移行できるため、設営時間の劇的な短縮に貢献します。仮設現場における機材を並べるというプロセスを省略し、即座にシステムを稼働させる状態を作り出すことが、本製品の重要な役割です。

プロフェッショナルな現場における標準化

映像制作のワークフローにおいて、機材の標準化は運用ミスを防ぐための重要な要素です。本製品を導入することで、Blackmagic Designのエコシステム全体を統一されたラックデザインに落とし込むことができます。放熱を妨げないエアフローの確保や、フロントパネルへのアクセスのしやすさなど、専用キットならではの緻密な設計が、長時間の連続稼働を支えます。単なる金具ではなく、システム全体の信頼性と美観を向上させ、プロフェッショナルの厳しい要求に応えるための基盤となる製品です。

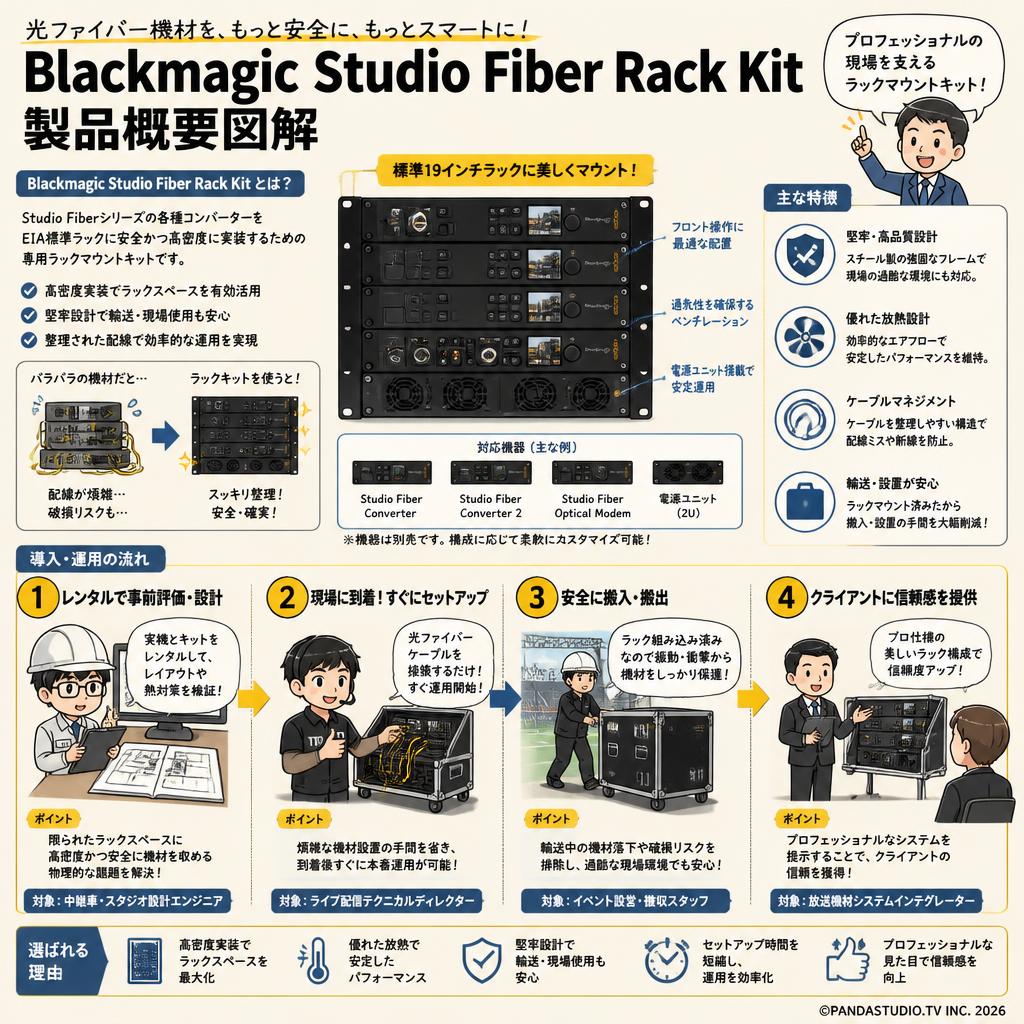

• 中継車・スタジオ設計エンジニア

  常設スタジオや中継車のシステム設計を担当するプロフェッショナル。機材の配置や熱対策を検証するため、購入前の評価として実機とキットをレンタルします。限られたラックスペースにコンバーターをいかに高密度かつ安全に収めるかという物理的なレイアウトの課題を解決します。

• ライブ配信のテクニカルディレクター

  大規模イベントで特設のオペレーション卓を構築するディレクター。数日間のイベントのために機材一式をフライトケース入りでレンタルします。現場での煩雑な機材設置の手間を省き、到着後すぐに光ファイバーケーブルを接続して運用を開始できる迅速なセットアップを実現します。

• イベント設営・撤収スタッフ

  野外フェスやスポーツ大会で仮設インフラの構築を担う現場スタッフ。過酷な環境下での機材保護のため、ラック組み込み済みのシステムをレンタルで手配します。輸送中の振動による機材の落下や破損リスクを排除し、安全かつ確実な機材搬入・搬出を可能にします。

• 放送機材のシステムインテグレーター

  クライアントに対して新しい放送システムのデモンストレーションを行う担当者。プレゼン用の仮設システムを構築するために短期間レンタルを利用します。バラバラの機材ではなく、プロ仕様のラックに美しくマウントされた状態を提示することで、クライアントの信頼感を高めます。

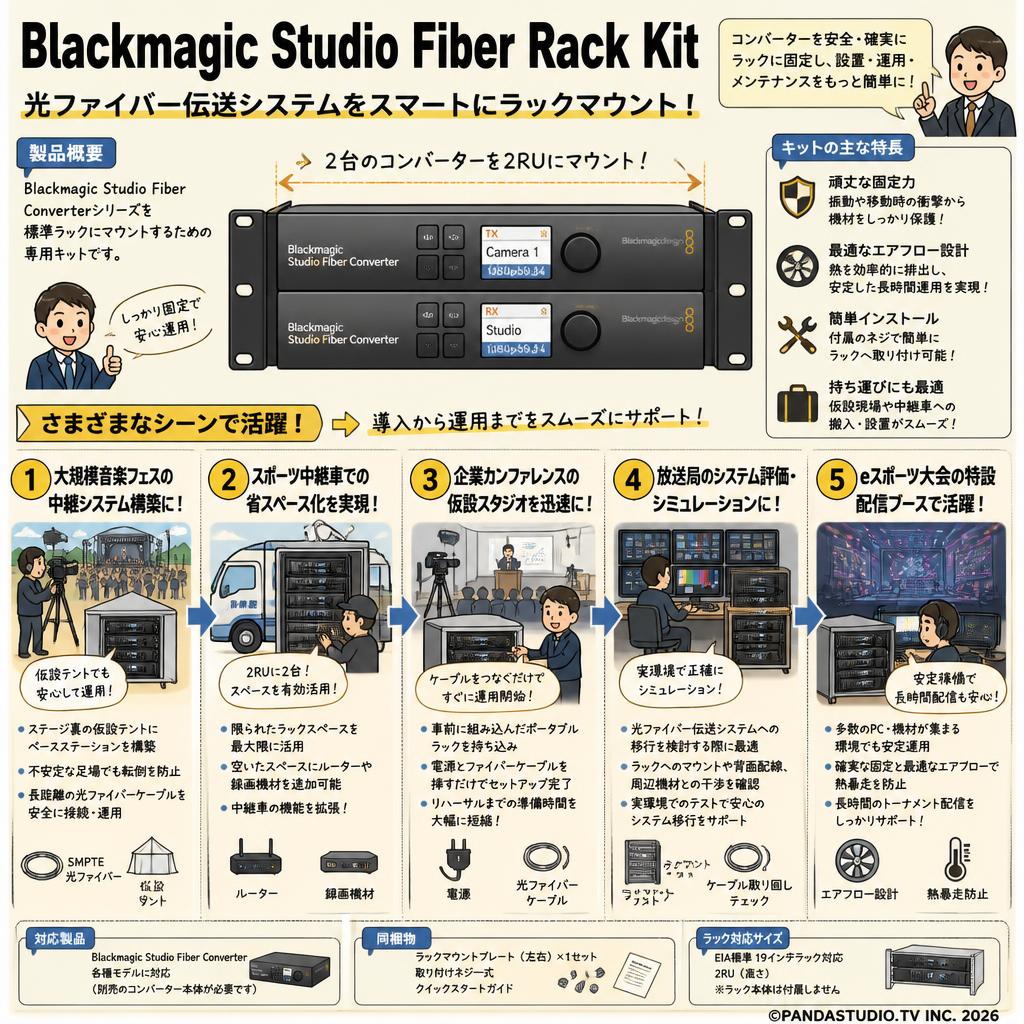

• 大規模な音楽フェスでの中継システム構築に最適なマウントキット

  広大な野外会場で複数台のカメラを運用する際、ステージ裏の仮設テントにベースステーションを構築します。本キットでコンバーターをラックケースに固定しておくことで、不安定な足場でも機材が転倒せず、長距離のSMPTE光ファイバーケーブルを安全に接続・運用できます。

• 複数カメラを使用するスポーツ中継車での省スペース化を実現するラック構成

  スタジアムの外に駐車した中継車内で、限られたラックスペースを最大限に活用するシーンです。本キットを使用して2台のコンバーターを2RUのスペースに並べてマウントすることで、空いたスペースにルーターや録画機材を追加配置でき、中継車の機能を拡張することが可能になります。

• 企業の大規模カンファレンスで仮設スタジオを迅速に立ち上げるための機材

  ホテルの宴会場などに1日限定の配信拠点を設営する際、事前に本キットを用いてコンバーターを組み込んだポータブルラックを持ち込みます。現場では電源とカメラからのファイバーケーブルを挿すだけでセットアップが完了し、リハーサルまでの準備時間を大幅に短縮できます。

• 放送局のサブコントロールルーム改修時のシステム評価におすすめのセットアップ

  既存のシステムから光ファイバー伝送システムへの移行を検討する際、実際のラックに機材がどのように収まるかをテストします。本キットを使用してラックへのマウント作業や、背面ケーブルの取り回し、周辺機材との干渉がないかを実環境で正確にシミュレーションできます。

• eスポーツ大会の特設配信ブースで安定したオペレーションを確保するための環境構築

  多数のPCやモニターがひしめく熱気のこもった会場内で、配信機材をラックに集約して運用します。本キットによる確実な固定と、設計上考慮されたエアフローにより、熱暴走を防ぎながら、長時間のトーナメント配信でも安定したシステム稼働を維持するための基盤となります。

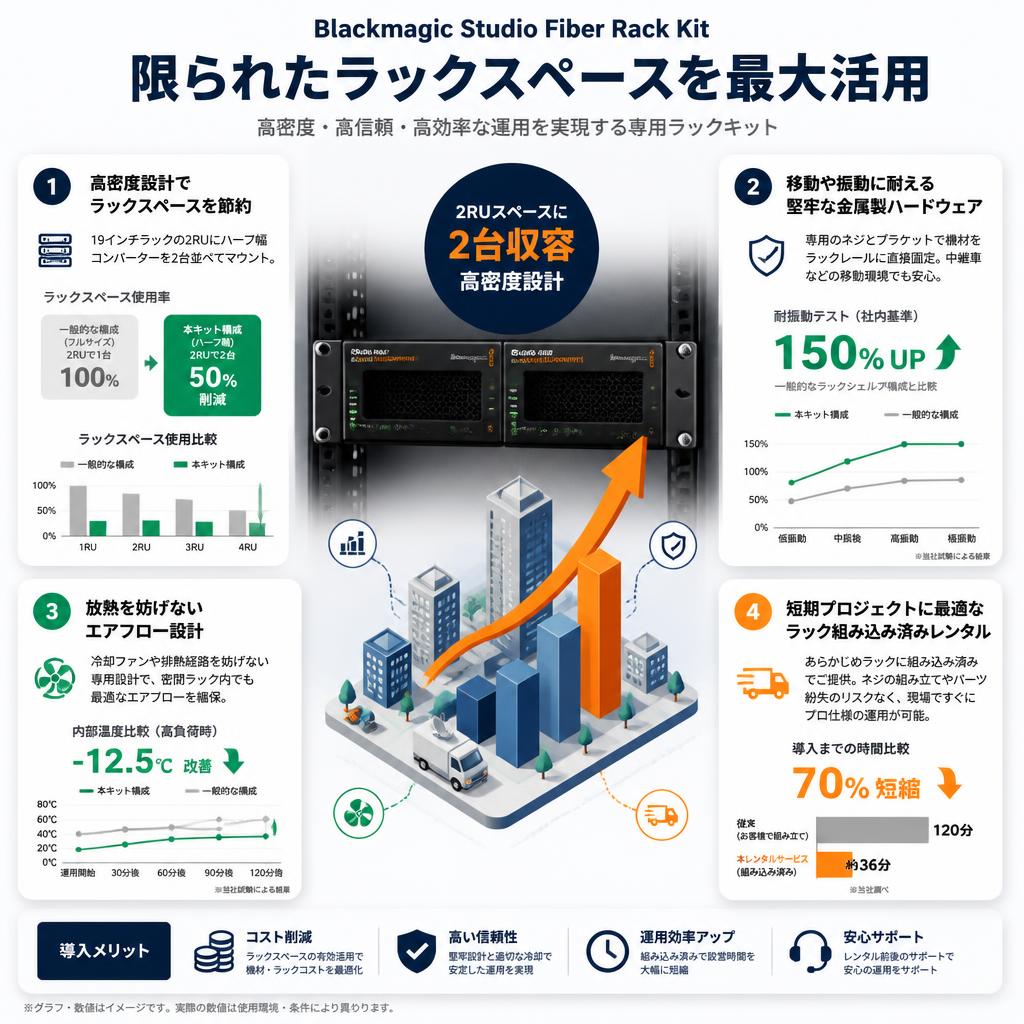

• 2RUスペースに2台収容可能な高密度設計

  19インチラックの2RUという限られたスペースに、ハーフ幅のコンバーターを2台並べてマウントできる専用設計です。1台あたり1RUを占有する一般的なフルサイズ機材と比較して、ラックスペースの消費を半分に抑えることができ、システム全体の小型化に貢献します。

• 移動や振動に耐える堅牢な金属製ハードウェア

  厚みのある頑丈な金属素材で作られており、重量のあるコンバーターをしっかりと支えます。汎用的なラックシェルフに機材を置くだけの構成とは異なり、専用のネジとブラケットで機材自体をラックレールに直接固定するため、中継車などの移動環境でもズレや落下の心配がありません。

• 放熱を妨げないエアフローを考慮した専用設計

  高負荷で稼働する光ファイバー伝送システムにおいて熱対策は必須です。本キットはコンバーター本体の冷却ファンの位置や排熱経路を塞がないように緻密に設計されています。密閉されたラックケース内でも適切なエアフローを維持し、熱暴走による配信トラブルを未然に防ぎます。

• 短期プロジェクトに最適なラック組み込み済みレンタル

  パンダスタジオレンタルでは、本キットを使用してあらかじめポータブルラックにコンバーターを組み込んだ状態でのレンタル手配もご相談可能です。お客様自身で小さなネジを扱って組み立てる手間や、パーツ紛失のリスクがなく、現場に到着してすぐにプロ仕様の環境で運用を開始できます。

Q: 組み立てやラックへの取り付けに専用の工具は必要ですか？
A: 特殊な工具は必要ありません。一般的なプラスドライバーのみで、コンバーター本体へのブラケット取り付けやラックレールへの固定作業が可能です。

Q: レンタルセットにはラックマウント用のケージナットやネジは含まれていますか？
A: キットを組み立てるための専用ネジは付属しますが、ラック本体へ固定するためのケージナットやM5/M6ネジはご利用のラック規格に依存するため、別途ご用意いただくか関連アクセサリをレンタルしてください。

Q: 1台のコンバーターだけをマウントすることは可能ですか？
A: 可能です。1台のみをマウントする場合、空いたハーフスペースを塞ぐためのブランクパネルがキットに含まれているため、ラックの美観を損なわず、適切なエアフローも維持できます。

Q: 放熱のためのクリアランスは上下にどの程度必要ですか？
A: 本キット自体はエアフローを妨げない設計ですが、コンバーター本体の発熱を考慮し、ラックの上下に1RU程度の空きスペース（ブランクパネル）を設けるか、強制排気ファン付きのラックを使用することを推奨します。

Q: 別のBlackmagic製品と連結してマウントできますか？
A: 本キットはStudio Fiber Converterのサイズと重量に合わせて専用設計されているため、サイズの異なるTeranex MiniやHyperDeck Studioなどの他製品との直接的な連結マウントには対応していません。

Q: ラックへの組み込みや取り外しは現場で簡単に行えますか？
A: 複数のネジ止め作業が必要なため、設営時間の限られた現場での組み込みは推奨しません。事前に倉庫やスタジオでラックケースにマウントした状態で現場へ搬入することをおすすめします。

Q: レンタル期間中にラックキットの一部パーツやネジを紛失した場合はどうなりますか？
A: キットを構成するネジやブラケット等のパーツを紛失された場合、実費でのご請求となる場合がございます。組み立てや解体時には部品の管理に十分ご注意ください。

Q: EIA規格の19インチラックであればどのメーカーのラックでも適合しますか？
A: はい、標準的なEIA規格の19インチラックレール（奥行きやマウント穴のピッチが規格準拠のもの）であれば、メーカーを問わず取り付けることが可能です。

• Blackmagic Universal Rack Shelf
  ネジ固定ではなく複数サイズの小型機材を汎用的に並べて置きたいユーザー向け
• Blackmagic Teranex Mini Rack Shelf...
  より小型のTeranexシリーズを3台並べてマウントしたい現場向け
• Blackmagic HyperDeck Extreme Rack Kit
  大型の録画デッキとスコープを並べてラックマウントしたいユーザー向け
• AJA R-Mount...
  AJA製のミニコンバーター群をラックに集約して固定したいエンジニア向け
• 中継用フライトケース 4U...
  マウント金具ではなく機材を収容して安全に運搬すること自体を目的とする現場向け

放送技術者 (40代 男性) 剛性が高く移動時も安心。ただしネジの管理には注意 : 評価 ★★★★☆ 4.0

中継車への常設用に導入しました。2台のFiber Converterをガッチリと連結でき、車両の振動でも全くガタつきが出ない堅牢な造りはさすが純正品です。ただ、連結用の小さなネジ類が多く、組み立て時に紛失しないよう気をつける必要があります。

配信ディレクター (30代 女性) 2台並べての省スペース化が秀逸。重量には注意 : 評価 ★★★★☆ 4.5

野外フェス用のポータブルラックに組み込むためにレンタルしました。2RUに2台収まるので、持ち込むラックケースを小さくできたのは大きなメリットです。ただしコンバーター自体が重いため、マウント後のラック全体の重量増には事前の想定が必要です。

システムインテグレーター (50代 男性) 完璧なフィット感。組み立てには少しスペースが必要 : 評価 ★★★★☆ 4.0

スタジオ更新の事前検証として機材一式をお借りしました。専用品だけあってフロントパネルのツラが綺麗に揃い、ラックマウント時の見栄えは抜群です。組み立て作業は本体を裏返したりするため、平らで広い作業机を用意しておくことをお勧めします。

必須アクセサリ

• Blackmagic Studio Fiber Converter...
  本キットでマウントするための核となる光ファイバー伝送ベースステーション
• M5 ラックマウントネジセット...
  キットを19インチラックのレールに固定するために必要な規格ネジとナット

用途別のおすすめ

• SMPTE 光ファイバーケーブル 100m...
  マウントしたコンバーターとカメラを長距離接続し電源も供給する場合に
• 19インチ ラックケース 4U...
  組み立てたシステムを安全に運搬・運用するためのポータブルフライトケース

代替・類似製品

• Blackmagic Universal Rack Shelf
  ネジ固定ではなく様々なサイズの小型機材を棚板に乗せて運用したい場合に

対応製品: Blackmagic Studio Fiber Converter

ラックマウント規格: EIA規格 19インチラック対応

占有ラックユニット数: 2U (2RU)

最大収容台数: ハーフ幅コンバーター最大2台

主な材質: 金属製

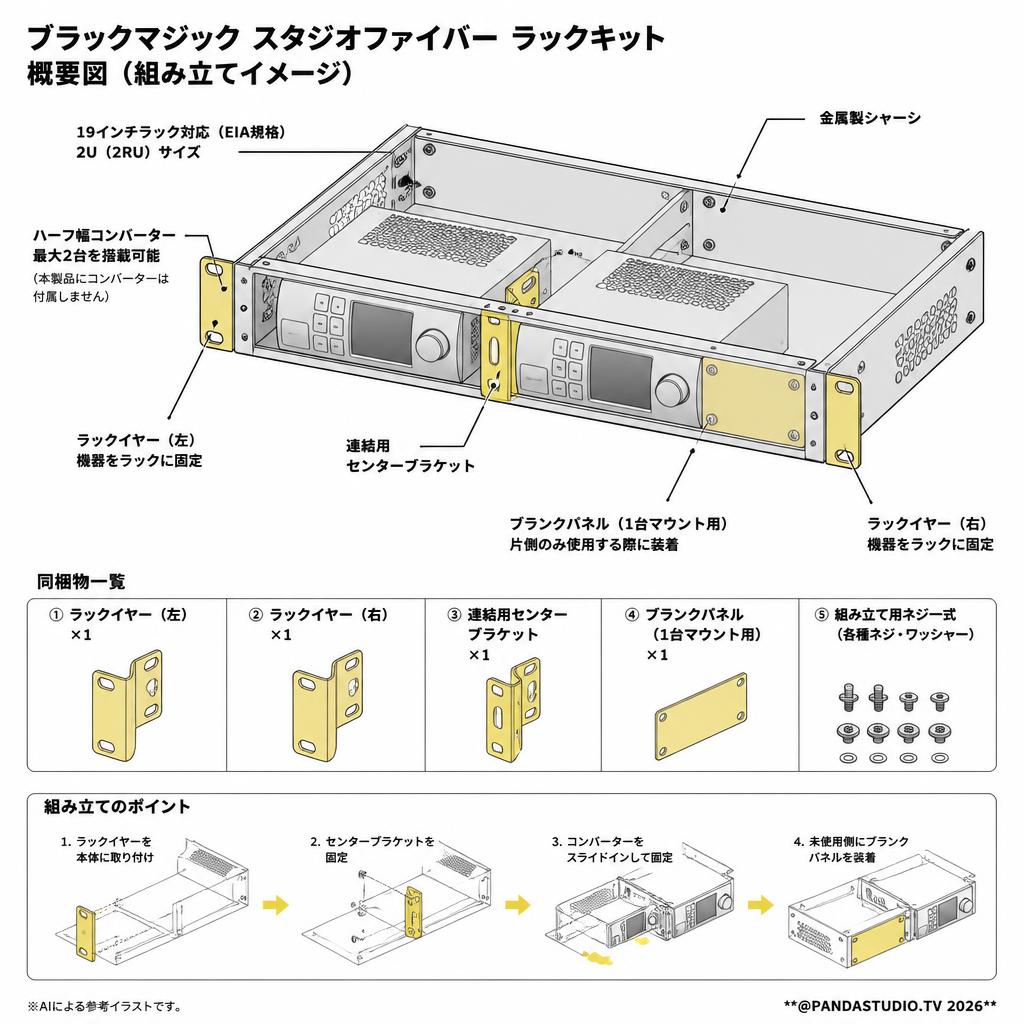

同梱物: ラックイヤー（左右）、連結用センターブラケット、ブランクパネル（1台マウント用）、組み立て用ネジ一式

組み立て要件: プラスドライバー（工具は付属しません）

外形寸法: 要確認（標準的な19インチ幅に適合）

重量: 要確認

動作温度範囲: コンバーター本体の仕様に準ずる
