Blackmagic Design Mini Converter Audio to SDI 4Kとは

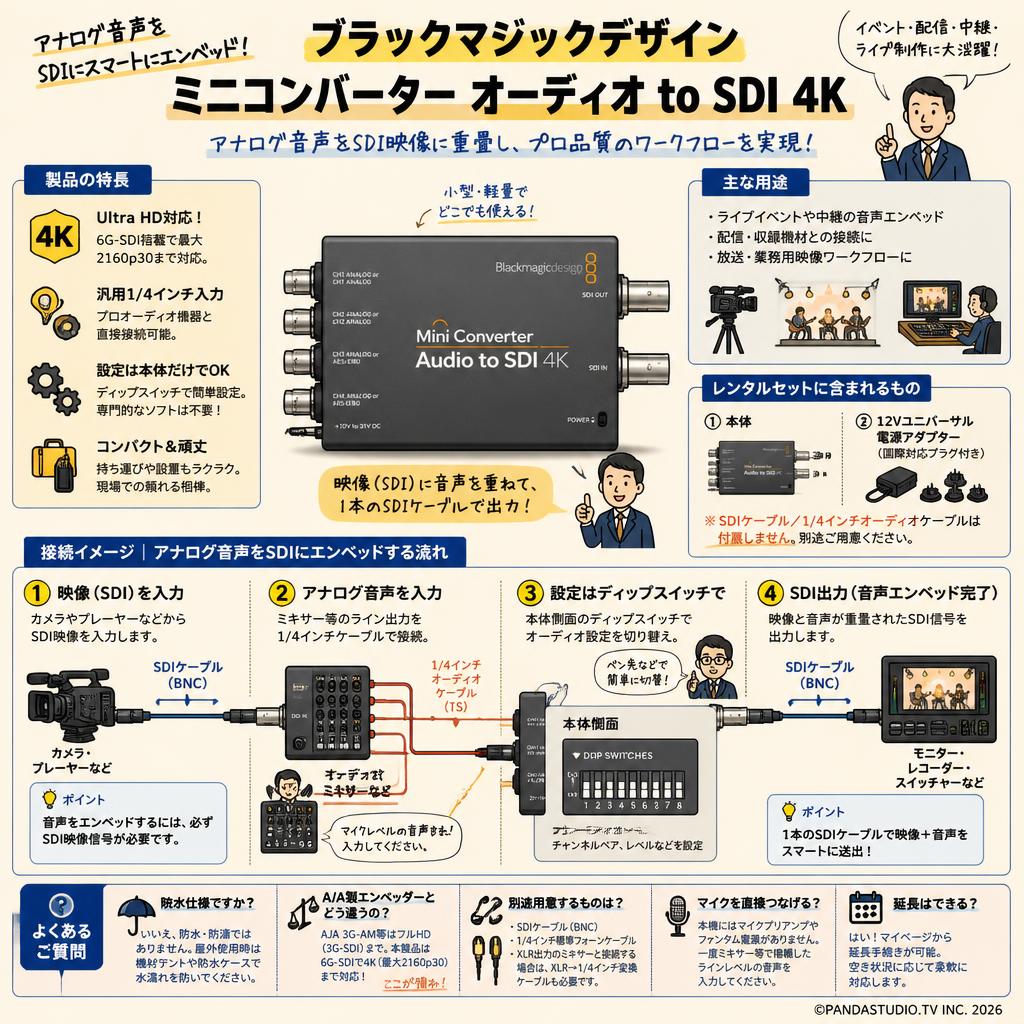

Blackmagic Design Mini Converter Audio to SDI 4Kは、SD/HD/6G-SDIに対応し、SDIビデオ信号に音声信号をエンベッド（重畳）できる放送用コンバーターです。標準1/4インチジャック端子から4チャンネルのアナログバランス音声、または8チャンネルのAES/EBUデジタル音声を入力し、SDI映像に統合して出力できます。SDIリダンダント入力を備えており、メイン信号が途切れた際の自動切り替えにも対応します。音響機器の出力をSDI系統にまとめたい配信現場やイベント収録、放送設備へのルーティングに最適で、高品位なオーディオと映像の一体化を確実に実現したい方に適しています。

この商品がおすすめの人

• PAや音響ミキサーの音声をSDI映像に統合したい方：プロ仕様のバランス音声やAES/EBUデジタル音声をSDIケーブル1本に重畳して伝送できます。
• 映像配信や中継で音声の同期・確実な伝送を求める方：SDIエンベデッドオーディオとしてまとめることで、機器間の配線をシンプルにし、伝送トラブルを防ぎます。
• 回線の冗長化（リダンダント）を確保したい方：代替SDI入力を備えており、メイン回線にトラブルが発生しても自動で切り替える安定運用が可能です。

おすすめの用途

• 映像信号変換：カメラからのSDI信号に外部音声を重畳し、スイッチャーやルーターなどの後段システムに適した信号形式へ変換・統合する用途に適しています。
• オーディオ機器の接続：ミキサーや各種オーディオデッキからのラインレベル出力をSDIビデオストリームに接続・重畳する用途に最適です。

Blackmagic Design Mini Converter Audio to SDI 4Kをレンタルする際の注意点

レンタル前に確認したいこと

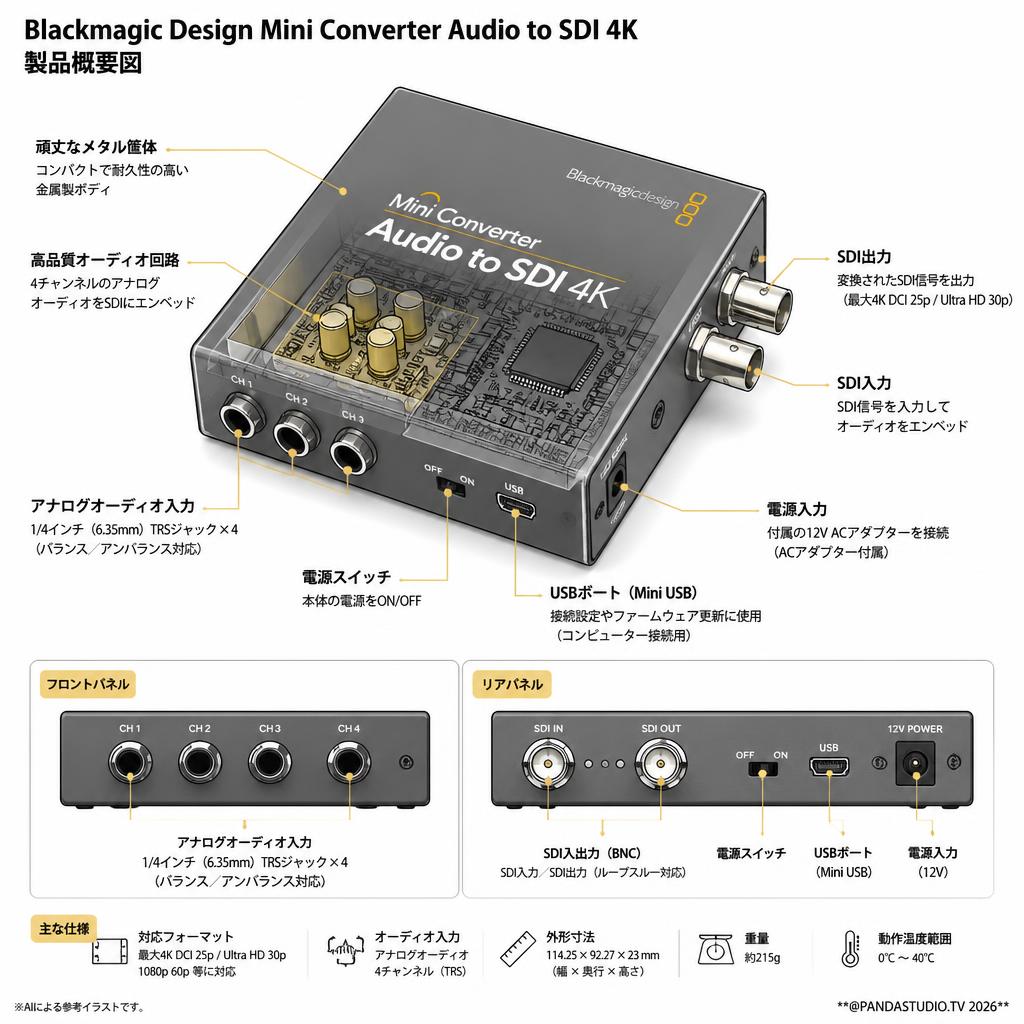

• 対応フレームレートの上限：本機は6G-SDIまでの対応となっており、4K/Ultra HD解像度の場合は最大30pまで（3840×2160 30p / 4096×2160 30p）となります。4K 59.94p/60p（12G-SDI）には対応していません。
• 入力音声のレベル仕様：音声入力はラインレベルのバランスアナログまたはAES/EBUデジタルに対応しています。マイクを直接接続して増幅する機能（マイクプリアンプやファンタム電源）は内蔵されていません。

スペック・機能上の注意点

• オーディオ端子の形状：音声入力端子は1/4インチ（標準フォーンジャック）端子です。XLRキャノン端子の機器と接続する場合は変換プラグや変換ケーブルが必要です。
• ミニスイッチによるチャンネル設定：アナログ入力（4ch）とAES/EBUデジタル入力（8ch）の切り替えや、エンベッドするSDIオーディオチャンネルの割り当ては、本体側面のミニスイッチまたはUSB接続したPCソフトウェアから設定する必要があります。

使用前に準備・確認したいこと

• 設定用ミニスイッチの確認：使用する音声フォーマット（アナログ／AES）およびチャンネル割り当てが現場の運用に合っているか、側面のスイッチ図を確認して事前に設定してください。
• 電源の確保：付属のACアダプターによる外部電源供給が必要です。

レンタル商品に含まれていないもの

• 別途必要：SDI（BNC）ケーブル — 映像信号の入力およびエンベデッドSDI出力の接続に必要となります。
• 別途必要：1/4インチフォーンケーブル — 本機の音声入力端子に音響信号を接続するために必要となります。
• 利用条件によって必要：XLR - フォーン変換ケーブル・アダプター — 音響ミキサー等のXLR出力を本機のフォーン入力端子へ接続する場合に必要となります。
• 利用条件によって必要：USBケーブル — PCから専用ソフトウェアを使用して詳細設定やファームウェアの確認を行う場合に必要となります。

おすすめオプション

• あると便利：アナログミキサー — 複数のマイクやBGMなどを現場でまとめ、適切なラインレベルとして本機に入力する際に便利です。
• あると便利：4Kスイッチャー — 音声を重畳したSDI信号を入力してプログラムスイッチングを行う制作環境におすすめです。
