プロフェッショナル音声監視の標準機とは？

TOMOCA 4chオーディオVUメーター AMU-4Sは、放送局やレコーディングスタジオにおける音声信号の正確なレベル監視を目的として設計された、1Uラックマウントサイズの専用機器です。デジタル化が進む現代の制作環境においても、人間の聴覚特性に近いアナログVUメーターの視認性は極めて重要であり、本機はそのニーズに高水準で応える役割を担っています。音声信号のダイナミクスを直感的に把握できるため、プロのエンジニアにとって欠かせないリファレンスモニターとして機能します。

なぜアナログVUメーターが選ばれ続けるのか？

DAW（デジタル・オーディオ・ワークステーション）上のピークメーターは瞬間的な最大音量を捉えるのに優れていますが、音の「平均的なエネルギー」や「ラウドネス（音の大きさの感覚）」を評価するには不向きです。本機が採用するアナログ指針式のVUメーターは、針の物理的な応答速度が人間の耳の感覚と一致するように設計されているため、音圧感やミックスのバランスを視覚的に確認する上で圧倒的な優位性を持ちます。これにより、長時間のモニタリングでも視覚的な疲労を軽減し、安定したミックス作業をサポートします。

システムに組み込みやすい設計思想

本機は、既存のオーディオシステムに容易に統合できるよう、シンプルかつ堅牢なアーキテクチャを採用しています。背面の入出力端子には信頼性の高いXLRコネクタが採用されており、入力された信号をそのまま出力するスルーアウト機能を備えています。これにより、ミキサーとレコーダーの間にインサートする際も、信号の劣化やルーティングの複雑化を招くことなく、シームレスなレベル監視環境を構築できます。限られたラックスペースを有効活用できる1Uサイズに4チャンネル分を収めた高密度な設計も、機材が密集する現場での運用を前提とした結果です。

多チャンネル環境での効率的なモニタリング

ステレオ2系統、あるいはサラウンド制作におけるフロントやリアの信号など、複数の音声ラインを同時に監視する必要がある現場において、4チャンネル独立のメーターを備える本機は高い作業効率をもたらします。各チャンネルのメーターが同一のパネル面に整然と配置されているため、チャンネル間のレベル差や位相の乱れによる音圧変化を一目で比較・確認することが可能です。複数のメーターを個別に用意する場合に比べて、視点移動が少なくなり、より正確なレベル管理が実現します。

堅牢性と信頼性を支えるトモカ電気の系譜

日本の放送・音響業界において長年の実績を持つトモカ電気の製品として、本機は過酷な業務用環境での長期使用に耐えうる高い耐久性を誇ります。メーターの精度維持や内部回路の安定性は、日々の業務におけるトラブルを未然に防ぐ重要な要素です。装飾を排した実用本位のフロントパネルデザインや、視認性を高める内蔵照明など、現場のエンジニアからのフィードバックが随所に反映されており、時代に左右されない普遍的なモニタリングツールとしての確固たる地位を築いています。

MAエンジニア (ポストプロダクション)

• テレビ番組やCMの音声ミックスを行うプロフェッショナル。期間限定の特番制作などで、一時的にマルチチャンネルのハードウェアVUメーターが必要な際のレンタルに最適です。DAWのソフトウェアメーターだけでは掴みにくい、放送基準に適合する自然な音圧感の調整という課題を、物理メーターの直感的な視認性で解決します。

PA/SRエンジニア (ライブイベント)

• 音楽フェスや大規模カンファレンスで会場の音響を統括する熟練技術者。数日間のライブイベントで、メインLRとサブミックスのレベルを同時に監視するための機材追加としてレンタルが適しています。デジタルコンソールの小さな画面表示では瞬時のレベル把握が難しいという現場の悩みを、独立した4連アナログメーターの視認性で解消します。

レコーディングエンジニア (音楽制作)

• スタジオでバンド録音やボーカルダビングを行う中級〜上級者。外部スタジオを数日間借り切ってのトラッキング作業時の持ち込み機材としてフィットします。ドラムのマルチマイク録音などにおいて、ピークメーターだけでは判断しづらい各トラックの「音の太さ」や「エネルギー感」を正確に視覚化できないという問題を解決します。

配信オペレーター (ライブストリーミング)

• 企業イベントやeスポーツ大会の公式配信を担当する技術責任者。数日にわたる大型配信案件で、複数の音声系統（会場音、実況、BGM等）を安全に管理するためのレンタルに適しています。長時間の配信業務において、PCモニター上の細かいレベルメーターを凝視し続けることによる視覚的疲労と監視ミスのリスクを大幅に軽減します。

ライブ配信の音声ミックスで確実なレベル管理を行うための監視用機材

• 企業の株主総会や新製品発表会のライブ配信において、会場マイクとVTR音声のレベルを監視するシーンです。本機のXLR入力をミキサーのマスター出力とAUX出力に接続し、基準レベル（+4dBu）に設定して運用します。これにより、配信プラットフォームへ送出される音声の音圧を均一に保ち、視聴者に聞き取りやすいクリアな音声を提供できます。

外部スタジオでのドラム録音時にアナログの質感を視覚で確認する活用法

• 商業レコーディングスタジオでのドラムキットのマルチトラック録音シーンです。キック、スネア、オーバーヘッドの信号を本機の4チャンネルにルーティングし、針の振れ幅を見ながらマイクプリアンプのゲインを調整します。ピークメーターでは見逃しがちな低域の豊かなエネルギーを視覚的に捉えることで、迫力のある太いドラムサウンドを収録可能です。

放送局のサブコンで複数系統の音声を一括監視するシステムへの組み込み

• テレビ番組の生放送中、サブコントロールルームにて、スタジオ音声、中継先音声、BGMなどの複数ラインを同時に監視するシーンです。スルー出力機能を活用して既存の音声ラインにインサートし、フロントパネルの4連メーターで各系統のバランスを常時チェックします。これにより、放送事故につながる過大入力やレベル低下を未然に防ぎます。

MAルームでのサラウンドミックス作業における各チャンネルのバランス確認

• 映画やドラマの5.1chサラウンド音声のミックスダウンを行うポスプロ作業のシーンです。L、R、C、LFEの4系統（またはサラウンドLR）を本機に入力し、ダイアログと効果音、音楽の音圧バランスを視覚的に比較します。ソフトウェアメーターの切り替えなしに常時4チャンネルの平均レベルを監視できるため、劇場基準に合致したダイナミックなミックスが完成します。

野外音楽フェスのFOH席でメイン出力と録音用回線を同時にモニタリング

• 野外フェスのFOH（フロント・オブ・ハウス）にて、PAスピーカーへの出力と収録用マルチトラックレコーダーへの送りを管理するシーンです。本機をラックにマウントし、内蔵照明を点灯させることで、夜間の暗いテント内でも確実な視認性を確保します。PAの出音と録音レベルの差異を同時に把握し、ライブ感あふれる高音質なライブレコーディング音源を残すことができます。

高精度なBTS規格準拠のVUメーターユニットを採用

• 本機は、放送局基準であるBTS規格に準拠した高精度なVUメーターユニットを搭載しています。安価なデジタル機器に付属する疑似的なVUメーター表示とは異なり、立ち上がり時間300msecという人間の聴感に極めて近い正確なバリスティクス（針の応答特性）を実現しています。これにより、ソフトウェアプラグインのメーターでは再現が難しい、真のアナログメーターならではの信頼性の高いラウドネス監視が可能です。

信号劣化を防ぐ完全パッシブのスルーアウト構造

• 背面に装備されたXLR端子は、入力された音声信号をそのまま出力するパッシブ仕様のスルーアウト構造を採用しています。アクティブ回路を通過しないため、他社の安価なレベルメーターをラインに挟む際に懸念される音質劣化やノイズの混入、レイテンシーの発生が一切ありません。ハイエンドなAD/DAコンバーターやアナログアウトボードと組み合わせたシビアなマスタリング環境でも、音質を犠牲にすることなく導入できます。

1Uラックサイズに4チャンネルを収めた省スペース設計

• 標準的な19インチ・1Uラックマウントサイズ（EIA規格）の筐体に、独立した4つのVUメーターを均等に配置した高密度設計が特徴です。ステレオ2系統の監視を行う場合、2チャンネル仕様のメーター（例：YAMAHA MV800など）を2台用意すると2Uのスペースを消費しますが、本機であれば半分のスペースでシステムを構築できます。機材搭載量に制限のある中継車やポータブルラックへの組み込みにおいて圧倒的な優位性を持ちます。

電源ケーブルと接続用XLRケーブルが付属し即日運用可能

• レンタル機材としての本機は、動作に必要な電源ケーブルに加え、ミキサーやオーディオインターフェースとの接続に不可欠な標準XLRケーブル（入出力用）がセットで提供されます。業務用のVUメーターはケーブル類が別売りであることが一般的ですが、本レンタルパッケージを利用すれば、短期のイベント現場や急な録音セッションでも、追加の配線材を購入・手配する手間とコストを省き、到着後すぐにモニタリング環境を構築できます。

Q: 使用にあたって特別な資格や音響の専門知識は必要ですか？
A: 特別な資格は不要ですが、+4dBuなどの業務用音声レベルの基準や、XLRケーブルを用いたバランス接続に関する基本的な音響知識があることが望ましいです。入力された信号レベルを視覚化する機器であるため、ミキサーやオーディオインターフェースの出力設定を適切に行うスキルが必要です。

Q: レンタルセットには本体以外に何が含まれますか？
A: AMU-4S本体に加え、専用の電源ケーブル、および機材接続用のXLRケーブル（オス-メス）が規定本数付属します。ラックマウント用のネジや、ミキサー側の端子形状がTRSフォンの場合の変換ケーブルは基本セットに含まれないため、ご使用の環境に合わせて別途ご用意いただくか、追加レンタルをご検討ください。

Q: ソフトウェアのVUメータープラグインと比較してどのようなメリットがありますか？
A: PCのCPU負荷に依存せず、常にゼロレイテンシーで正確な針の動きを確認できる点が最大のメリットです。また、DAWの画面をメーター表示で占有されないため、編集画面を広く使えます。物理的な針の応答（バリスティクス）は人間の耳の感覚に近いため、長時間のミックス作業でも視覚的な疲労が少なく、直感的な音圧管理が可能です。

Q: アンバランス接続（RCA端子など）の民生用オーディオ機器と接続できますか？
A: 本機の入力端子はXLR（バランス）仕様であり、基準レベルも業務用の+4dBuに設定されているため、そのままでは-10dBV基準の民生機（RCA端子）とはレベルやインピーダンスが適合しません。接続する場合は、市販のレベルマッチングトランスやDI（ダイレクトボックス）を使用して、信号を適切なレベルとバランス伝送に変換する必要があります。

Q: メーターのバックライト（照明）は切れたり暗くなったりしませんか？
A: 本機はメーター内部に照明ランプを内蔵しており、暗いスタジオやライブハウスの現場でも高い視認性を確保しています。出荷時およびレンタル機材のメンテナンス時にはランプの点灯確認を徹底しておりますが、万が一レンタル期間中に球切れ等が発生した場合は、速やかに代替機の手配等の対応をさせていただきます。

Q: ライブイベントの途中でレンタル期間を延長することは可能ですか？
A: はい、機材のその後の予約状況に空きがある場合に限り、レンタル期間の延長が可能です。延長をご希望の場合は、現在のレンタル期限が切れる前に、マイページからの延長手続きまたはカスタマーサポートへご連絡をお願いいたします。無断での延長は延滞料金が発生しますのでご注意ください。

Q: メーターの0VUの基準レベルを変更（キャリブレーション）することはできますか？
A: 本機は工場出荷時に+4dBu = 0VUとなるように調整されています。フロントパネル等にユーザーが簡単にアクセスできるキャリブレーション用のトリム（半固定抵抗）は備わっていないため、レンタル利用時には基準レベルの変更は行わず、出荷時の標準設定のままご使用いただくことを前提としております。

Q: 4チャンネルのうち、2チャンネルだけを使用することは可能ですか？
A: はい、全く問題ありません。例えばステレオ1系統（L/R）の信号のみをCH1とCH2に入力して監視し、CH3とCH4を空けておくといった使い方も可能です。入力されていないチャンネルのメーターは振れないだけで、他のチャンネルの動作や音質に悪影響を与えることはありません。

• TOMOCA AMU-2S
  同社の2チャンネル版。ステレオ1系統のみの監視で十分な小規模スタジオのユーザーに最適。
• FOSTEX RM-3...
  モニタースピーカーを内蔵した1Uラック機。視覚だけでなく実際の音出し確認も同時に行いたい配信現場に推奨。
• RTW TM3...
  タッチパネル式デジタルラウドネスメーター。放送波の厳密なラウドネス規制に対応する必要があるMAエンジニア向け。
• Blackmagic Audio Monitor 12G...
  SDI映像入力とLCDを備えたモニター。映像と音声の同期確認が必要なビデオエンジニアやポスプロ用途に最適。
• Coleman Audio MBP2...
  高品位なステレオVUメーター。より精度の高いマスタリング業務や、ハイエンドなアナログ機材を好むエンジニアに好まれる。

レコーディングエンジニア (40代 男性) / ソフトウェアでは得られない直感的なレスポンス : 評価 ★★★★☆ 4.5

スタジオでのドラム録音用にレンタルしました。プラグインのメーターとは異なり、針の物理的な動きが音のエネルギー感と完全にリンクするため、録音時のゲイン設定が非常にスムーズに行えました。スルーアウトの音質劣化も感じません。ただ、1Uサイズに4つのメーターが並んでいるため、各メーターのサイズはやや小ぶりであり、数メートル離れた場所からの視認性には限界がある点には留意が必要です。

配信オペレーター (30代 男性) / 複数回線の監視が圧倒的に楽になる : 評価 ★★★★★ 5.0

eスポーツの大型配信イベントで、メイン音声と実況、会場BGMのレベルを個別監視するために導入しました。PC画面の小さなデジタルメーターを凝視し続けるストレスから解放され、パッと見で全体のバランスを把握できるのは大きなメリットです。バックライト付きで薄暗い現場でも見やすいです。注意点として、本体が奥行きのあるラックマウント形状なので、卓上に直置きする場合は設置スペースの確保が必要です。

MAミキサー (50代 男性) / 信頼のBTS規格、ただしキャリブレーションは固定 : 評価 ★★★★☆ 4.0

テレビ番組のサラウンドミックス作業で追加のメーターが必要になり借りました。トモカ製ということで針のバリスティクスは非常に正確で、放送基準のラウドネスを感覚的に掴むのに役立ちます。アナログ機材としての信頼性は抜群です。一方で、フロントパネルから0VUの基準レベル（+4dBu以外への変更）を微調整するトリムがないため、接続する機材側の出力レベルが完全に標準化されている環境での使用が前提となります。

必須アクセサリ

• XLRケーブル 3m (オス-メス)...
  ミキサーやオーディオインターフェースと本機をバランス接続するために必須のケーブル
• XLRケーブル 5m (オス-メス)...
  ラックから少し離れた機材と接続する際に取り回しがしやすい標準的な長さのケーブル

用途別のおすすめ

• 1Uラックケース...
  野外現場や仮設スタジオへ持ち込む際、機材を衝撃から保護し設置を容易にするケース
• YAMAHA QL1...
  本機と組み合わせて、デジタルコンソールの出力をアナログメーターで監視したい場合に

代替・類似製品

• TOMOCA AMU-2S
  4チャンネルも不要で、ステレオ1系統のみの監視に特化したい場合向けの2chモデル
• FOSTEX RM-3...
  針による視覚的監視だけでなく、内蔵スピーカーで実際の音も同時に確認したい用途に

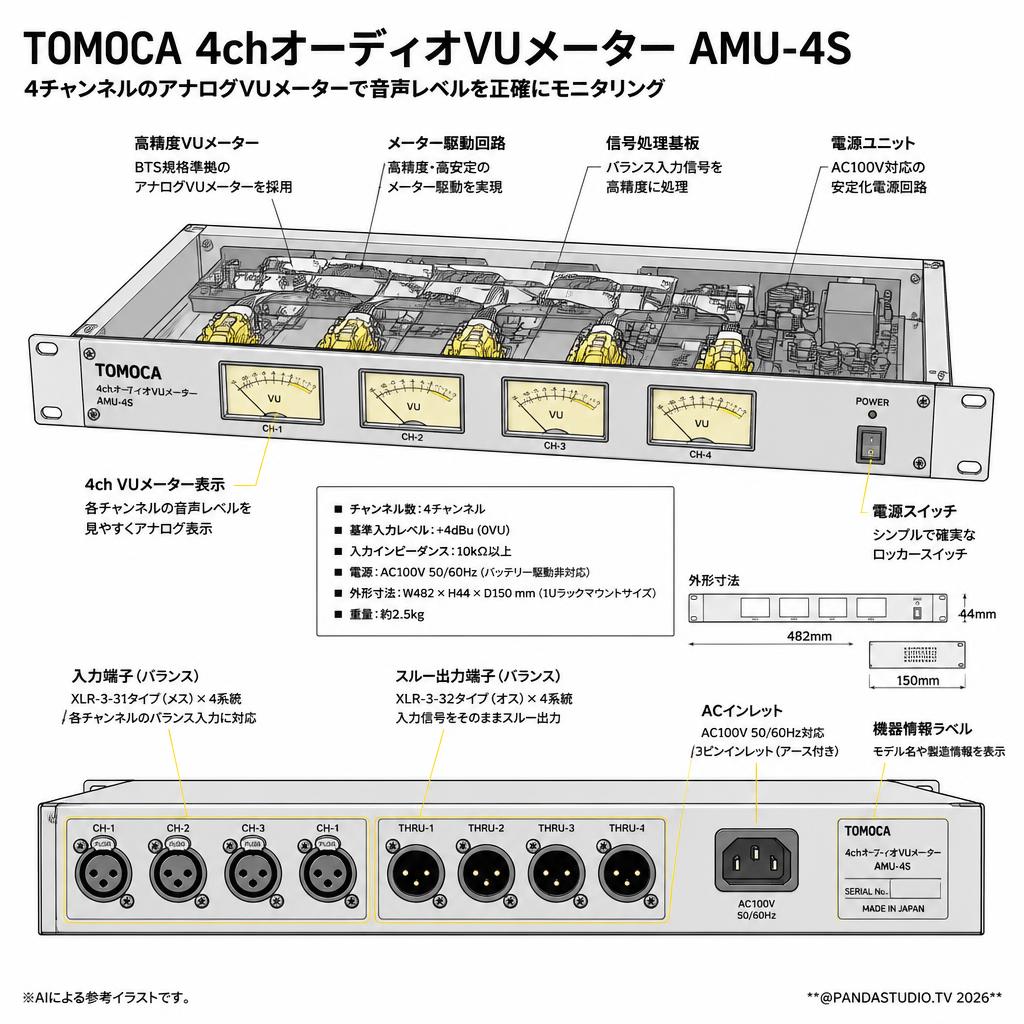

チャンネル数: 4チャンネル

入力端子 (Connectivity): XLR-3-31タイプ (メス) × 4系統 (バランス)

スルー出力端子: XLR-3-32タイプ (オス) × 4系統 (バランス)

基準入力レベル: +4dBu (0VU)

入力インピーダンス: 10kΩ以上

メーター規格: BTS規格準拠

電源 (Battery/Power): AC100V 50/60Hz (バッテリー駆動非対応)

外形寸法 (Dimensions): W482 × H44 × D150 mm (1Uラックマウントサイズ)

重量 (Weight): 約2.5kg

動作温度範囲 (Operating temp): 要確認

カメラ関連スペック (Image sensor / Lens / Video / Photo / Waterproof / Storage): 該当なし（オーディオ専用機器）
