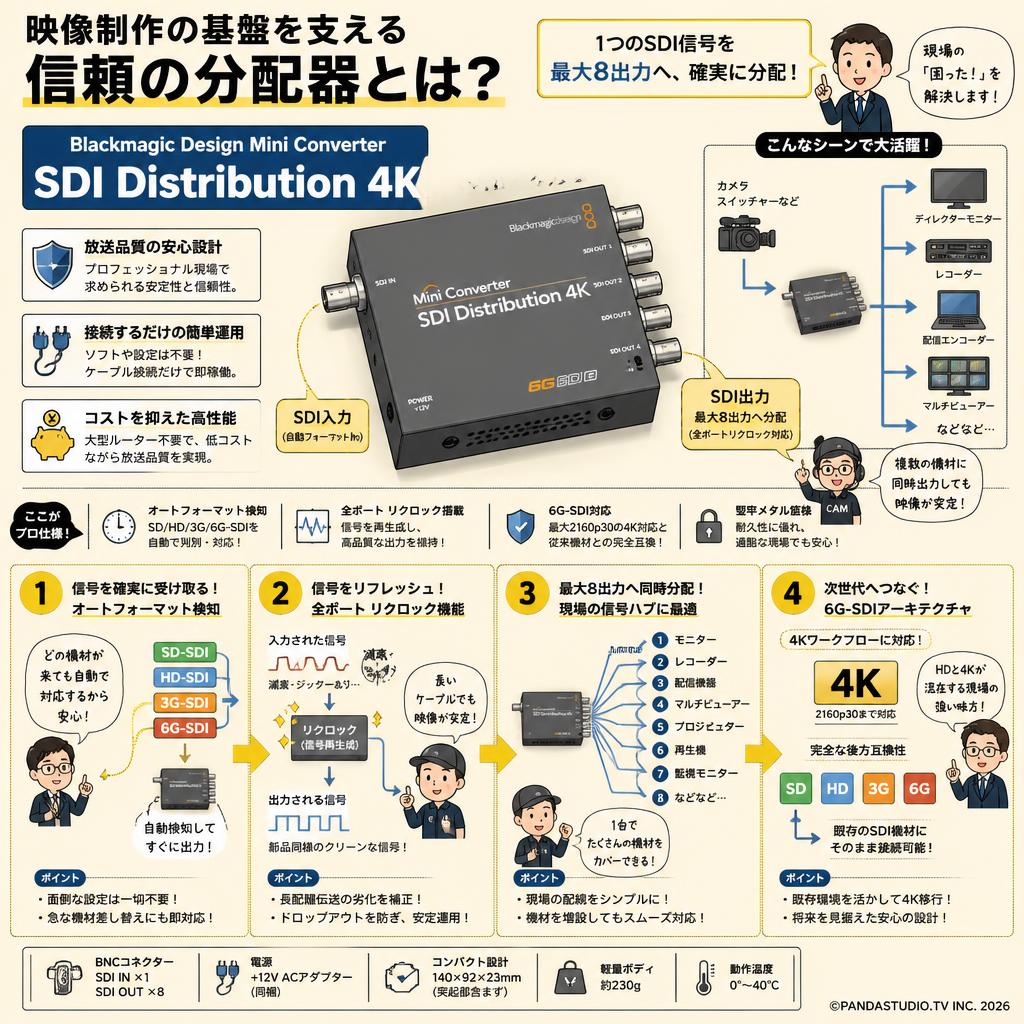

映像制作の基盤を支える信頼の分配器とは？

Blackmagic Design Mini Converter SDI Distribution 4Kは、単一のSDI映像ソースを最大8つの出力先へ同時に分配するためのプロフェッショナル向けコンバーターです。映像制作の現場では、1台のカメラやスイッチャーの映像を、ディレクターの確認用モニター、録画機、配信用エンコーダーなど複数のデバイスに共有する場面が必ず発生します。本機は、そうした複雑化する現場の信号ルーティングをシンプルかつ確実に行うための「ハブ」として機能し、映像信号のボトルネックを解消します。

プロの現場で求められる設計思想と市場での立ち位置

放送局やハイエンドなポストプロダクションにおいて、映像信号の分配は決して失敗が許されないクリティカルなプロセスです。本製品は、複雑な設定画面やソフトウェアを介さず、ケーブルを物理的に接続するだけで直感的に動作するハードウェアベースの設計思想を貫いています。市場においては、高価な大型ルーターを導入するほどではない中規模な現場や、機動力が求められるロケ現場において、低コストでありながら放送品質を満たす業界標準の分配器として確固たる地位を築いています。

信号の鮮度を保つリクロック技術の真価

単純に信号を分岐させるだけのパッシブな分配器とは異なり、本機は入力されたSDI信号を内部で再生成する「リクロック機能」を全ポートに搭載しています。これにより、長距離のケーブル伝送によって生じた信号の減衰やジッター（時間的な揺らぎ）が補正され、新品の信号として各デバイスへ送り出されます。この技術的なコアバリューにより、広大なイベント会場やスタジアムなど、ケーブルの引き回しが長大になる過酷な環境下でも、映像のドロップアウトを防ぎ安定した運用を可能にします。

現場のダウンタイムを削るオートフォーマット検知

多様な機材が混在する現代の映像制作において、入力フォーマットの手動設定はヒューマンエラーの原因となります。本機は、入力された信号がSD、HD、3G、あるいは6G-SDIであるかを自動的に判別し、即座に内部回路を適応させます。このシームレスな自動切り替え機能により、事前のセットアップ時間が大幅に短縮されるだけでなく、ライブ配信中などに急遽別のフォーマットのカメラに差し替えるような緊急事態においても、オペレーターの負担を最小限に抑えることができます。

次世代への架け橋となる6G-SDIアーキテクチャ

従来のHD環境から4K制作への移行が進む中、既存のSDIインフラを活かしながら高解像度化を図ることが業界の課題となっています。本機は6G-SDIテクノロジーを採用することで、最大2160p30の4K映像に対応しつつ、従来のSD/HD機材との完全な後方互換性を維持しています。過去のHD専用モデルから進化したこのアーキテクチャは、HDと4Kが混在する過渡期のワークフローにおいて、システム全体を柔軟に繋ぐブリッジとしての重要な役割を果たしています。

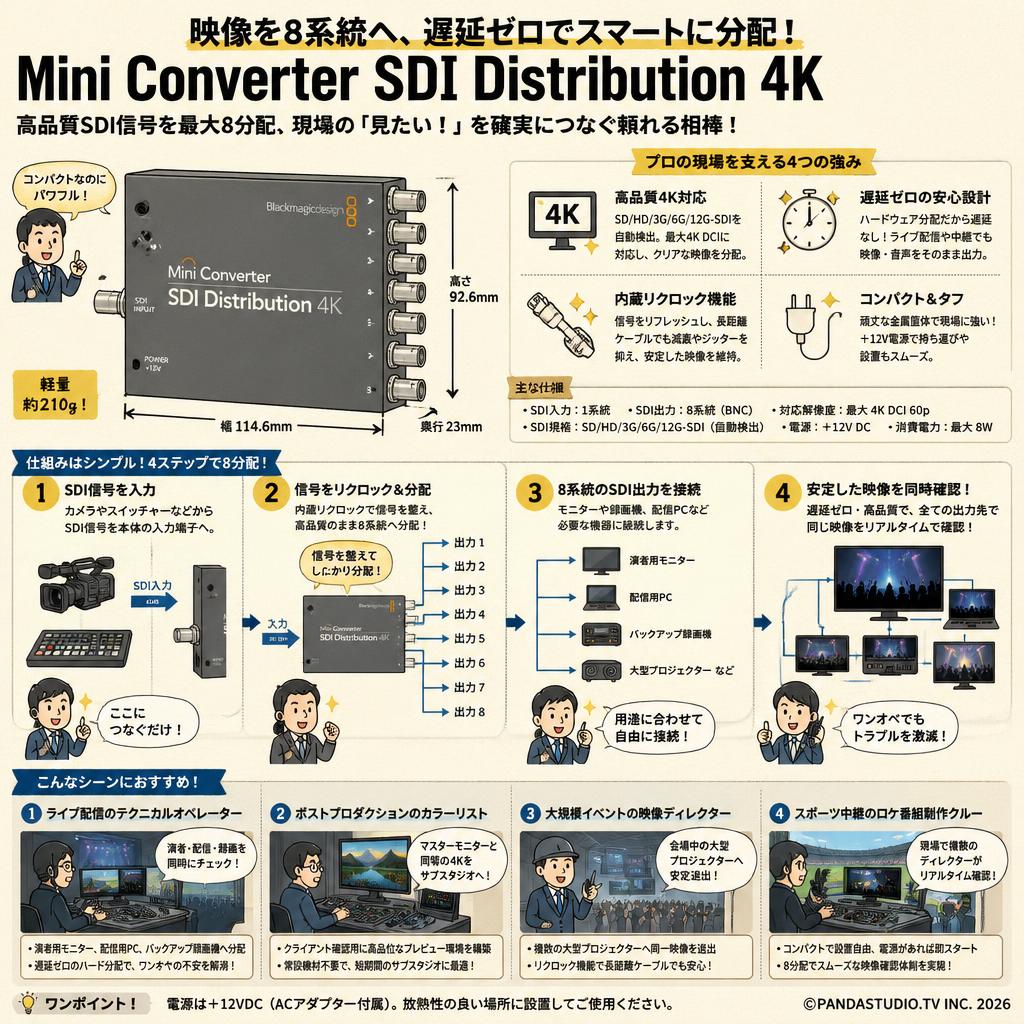

• ライブ配信のテクニカルオペレーター

  単発の音楽ライブやウェビナー配信案件で、演者用モニター、配信用PC、バックアップ録画機へ映像を分岐させたい方に。機材費を抑えつつ、遅延のない確実なハードウェア分配によって、ワンオペ時のトラブルリスクを劇的に減らします。

• ポストプロダクションのカラーリスト

  期間限定でクライアント確認用のサブスタジオを構築する際、マスターモニターと同等の4K映像を大型テレビ等へ分配したい方に。常設機材を購入する予算をかけずに、色再現性の高いシネマティックなプレビュー環境を短期間で構築できます。

• 大規模イベントの映像ディレクター

  企業のカンファレンスや展示会で、会場内に点在する複数の大型プロジェクターへ同一のプレゼン映像を送出したい方に。内蔵リクロック機能により、長距離ケーブルを引き回しても信号の減衰や映像の乱れを防ぎ、安定した進行をサポートします。

• スポーツ中継のロケ番組制作クルー

  屋外スタジアムでの特番ロケなど、現場で複数のディレクターやクライアントが同時に映像を確認するためのベース基地を作る方に。コンパクトな筐体で設置場所を選ばず、電源さえ確保できれば即座に8分配のモニタリング環境が完成します。

• 音楽ライブ配信で複数モニターへ映像を分配するのに最適な機材

  ライブハウスでのマルチカメラ配信において、スイッチャーのプログラムアウトを本機に入力し、配信エンコーダーと演者の返しモニターへ分配します。遅延のない安定したライブ配信映像と、演者がリアルタイムで確認できるプレビュー環境を同時に構築できます。

• 大規模カンファレンスで複数プロジェクターへ同時出力するための一台

  企業の株主総会や新製品発表会において、メインスイッチャーからの出力を本機で受け、会場内の4台のプロジェクターへ長距離BNCケーブルで分配します。内蔵リクロッカーの働きにより、全画面でノイズのない同期したプレゼンテーション映像を投影できます。

• ポストプロダクション環境でクライアントモニターを増設する際のおすすめ

  CM制作のカラーグレーディングルームにおいて、編集機からの2160p30信号を、カラーリスト用マスターモニターとクライアント確認用大型テレビ（SDIコンバーター経由）に分配します。シネマティックな納品用映像の品質を損なうことなく共有可能です。

• スポーツ中継の現場でディレクター陣へ映像を共有するための機材

  屋外スタジアムでのスポーツ中継ベースにおいて、メインカメラの映像を本機で8分配し、各担当ディレクターの手元モニターへ供給します。リクロックされたクリアな映像により、迅速なスイッチング指示やリプレイ判定の精度が向上します。

• eスポーツ大会で実況解説席と配信用PCへ信号を分岐させるのに最適な一台

  アリーナ規模のeスポーツトーナメントにおいて、オブザーバーPCからの映像（SDI変換後）を、実況席モニターとメインスイッチャーへ6G-SDIで低遅延分配します。実況者のリアクションとゲーム画面が完全に同期した熱狂的な配信コンテンツを生み出します。

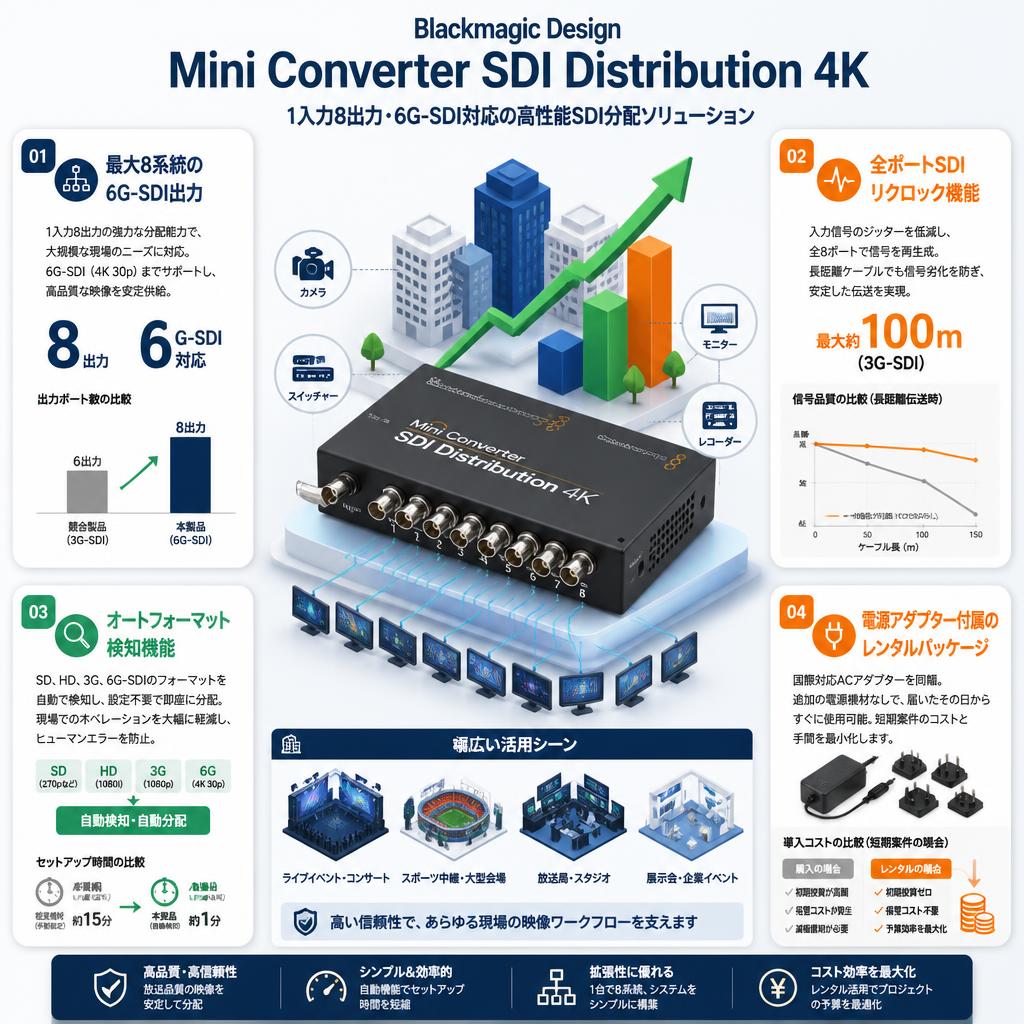

競合を凌駕する最大8系統の6G-SDI出力と拡張性

競合であるAJA 3GDA（1入力6出力、3G-SDI対応）と比較し、本機は1入力8出力かつ6G-SDI（4K 30p）までサポートしています。より多くの出力先が求められる大規模な現場において、複数の分配器を数珠繋ぎにするリスクと複雑な配線を排除し、1台でシンプルにシステムを完結させることができます。

全ポートSDIリクロック機能による長距離伝送の信頼性

入力されたSDI信号のジッターを低減し、完全に再生成してから出力するリクロック機能を全8ポートに搭載しています。単純なパッシブ分配器とは異なり、3G-SDIで最大約100mといった長距離のBNCケーブルを使用しても信号劣化を防ぎ、大型イベント会場での映像ドロップアウトのリスクを根本から解消します。

オートフォーマット検知による現場でのオペレーション軽減

入力信号の解像度やフレームレート（SD、HD、3G、6G-SDI）を自動的に検知し、ディップスイッチ等の手動設定なしで即座に分配を開始します。機材の入れ替えが激しい現場や、急なカメラのフォーマット変更が発生した場合でも、エンジニアのセットアップ時間を大幅に短縮し、ヒューマンエラーを防ぎます。

短期案件に最適な電源アダプター付属のレンタルパッケージ

レンタル品には専用の国際対応ACアダプターが同梱されており、届いたその日から追加の電源機材なしですぐに使用可能です。週末のライブイベントや数日間の展示会など、一時的に高品質な4K分配環境が必要な場合、購入による初期投資や保管コストを完全に排除できるため、プロジェクトの予算効率を最大化します。

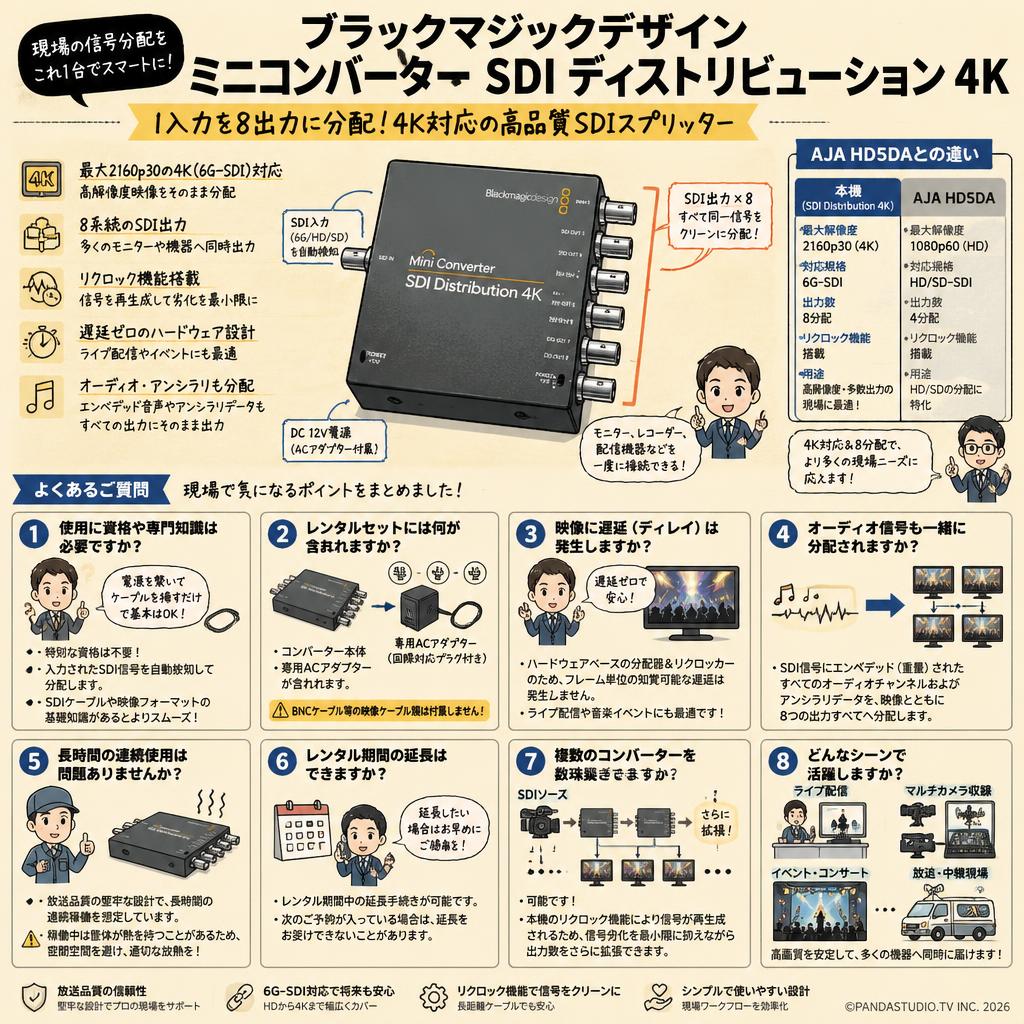

Q: 使用に資格や専門知識は必要ですか？
A: 特別な資格は不要です。入力されたSDI信号を自動検知して分配するため、電源を繋いでケーブルを挿すだけで基本的には動作します。ただし、SDIケーブルの取り扱いや映像フォーマットの基礎知識があるとよりスムーズに運用できます。

Q: レンタルセットには何が含まれますか？
A: コンバーター本体に加え、駆動に必要な専用ACアダプター（国際対応プラグ付き）が同梱されています。BNCケーブル等の映像ケーブル類は付属しないため、必要な長さと本数を別途ご用意ください。

Q: AJAのHD5DAと比較してどう違いますか？
A: HD5DAがHD/SD-SDIの4分配であるのに対し、本機は最大2160p30の4K（6G-SDI）に対応し、8分配が可能です。より高解像度で多数の出力先が必要な現場に適しています。

Q: 映像に遅延（ディレイ）は発生しますか？
A: 本機はハードウェアベースの分配器およびリクロッカーであるため、フレーム単位の知覚可能な遅延は発生しません。ライブ配信や音楽イベントなど、シビアなタイミングが求められる現場でも安心して使用できます。

Q: オーディオ信号も一緒に分配されますか？
A: はい。SDI信号にエンベデッド（重畳）されたすべてのオーディオチャンネルおよびアンシラリデータは、映像信号とともにそのまま8つの出力すべてに分配されます。

Q: 実撮影条件での長時間の連続使用は問題ありませんか？
A: 放送品質の堅牢な設計となっており、長時間の連続稼働を想定して作られています。ただし、稼働中は筐体が熱を持つことがあるため、密閉された空間を避け、適切な放熱ができるよう設置に配慮してください。

Q: 利用途中でレンタル期間を延長できますか？
A: はい、レンタル期間中の延長手続きが可能です。ただし、次のご予約が入っている場合は延長をお受けできないことがあるため、スケジュールが延びる可能性がある場合はお早めにご連絡ください。

Q: 複数のコンバーターを数珠繋ぎして出力を増やせますか？
A: 可能です。本機のリクロック機能により信号が再生成されるため、1つの出力を別の本機の入力に繋ぐことで、信号劣化を最小限に抑えながら出力数をさらに拡張できます。

• AJA HD5DA...
  HD/SD-SDI専用の4分配器で、よりシンプルで安価な構成を求めるユーザー向け
• AJA 3GDA
  3G-SDI対応の6分配器で、1080p60までの環境でAJAの堅牢性を好む放送エンジニア向け
• Blackmagic Design Mini Converter SDI Distribution...
  4K非対応の従来モデルで、HD環境に限定したコスト重視の現場に最適
• Blackmagic Design Teranex Mini SDI Distribution 12G
  12G-SDIに対応しており、2160p60のフル4K環境を構築するハイエンドプロフェッショナル向け
• DECIMATOR MD-HX
  スケーラー機能とHDMI/SDIクロスコンバート機能を備え、分配と同時にフォーマット変換も必要なユーザー向け

ライブ配信エンジニア (30代 男性) / 安定の8分配、コスパ最強 : 評価 ★★★★★ 5.0

YouTubeの機材レビュー動画で紹介されていたのを見て導入。1つのカメラ出力をスイッチャー、演者モニター、録画機に同時に分配でき、リクロックのおかげで長めのケーブルでも映像が途切れません。ただ、本体が非常に軽く、太いBNCケーブルを8本全て繋ぐとケーブルの重みで本体が浮いてしまうため、固定用のテープが必須です。

映像ディレクター (40代 男性) / 4K対応で将来性あり。発熱には注意 : 評価 ★★★★☆ 4.0

映像制作ブログの検証記事を参考に、展示会のブース映像分配用にレンタルしました。6G-SDI対応で4K 30p信号を問題なく8台のディスプレイに送出でき、画質の劣化も全く感じられません。気になった点として、長時間稼働させると筐体がかなり熱を持つため、風通しの良い場所に設置するか、他の機材と密着させない工夫が必要です。

イベント制作アシスタント (20代 女性) / 設定不要で簡単だが端子間隔が狭い : 評価 ★★★★☆ 4.0

ECサイトの購入者レビュー通り、電源を繋ぐだけで自動的に信号を認識して分配してくれるので、専門知識がなくてもすぐに使えました。イベント現場のバタバタした状況では本当に助かります。少し苦労したのは、8つのBNC出力端子の間隔が狭いため、コネクタの抜き差し時に指が入りにくく、急いで配線を変更する際に手間取ったことです。

必須アクセサリ

• BNCケーブル 10m...
  機器間のSDI信号伝送に必須、現場で汎用性の高い標準的な長さ
• BNCケーブル 50m (リール付き)...
  広いイベント会場やスタジアムでの長距離伝送用に併用

用途別のおすすめ

• Blackmagic Design Micro Converter BiDirectional SDI/HDMI 3G...
  分配したSDI信号を民生用のHDMIモニターに入力したい場合に追加
• Blackmagic Design ATEM Television Studio HD...
  分配した映像ソースを複数のカメラと組み合わせてスイッチングする際に

代替・類似製品

• Blackmagic Design Teranex Mini SDI Distribution 12G
  4K 60p（12G-SDI）のより高解像度・高フレームレート環境が必要な上位モデル

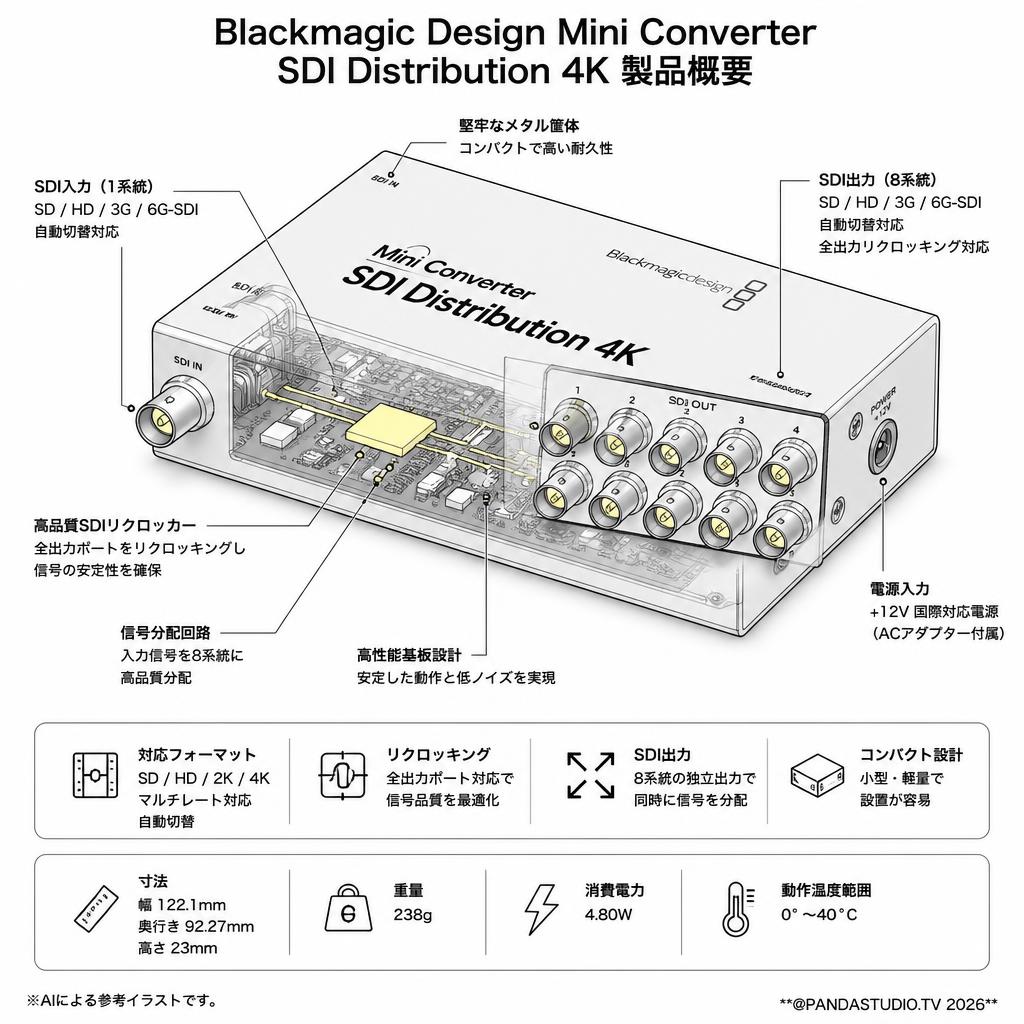

SDIビデオ入力: 1系統（SD、HD、3G、6G-SDI自動切替）

SDIビデオ出力: 8系統（SD、HD、3G、6G-SDI自動切替）

対応SDビデオフォーマット: 525i59.94 NTSC、625i50 PAL

対応HDビデオフォーマット: 720p50/59.94/60、1080i50/59.94/60、1080p23.98/24/25/29.97/30/50/59.94/60

対応2Kビデオフォーマット: 2K DCI 23.98p/24p/25p

対応4Kビデオフォーマット: 2160p23.98/24/25/29.97/30

マルチレート対応: SDI入力はSD、HD、2K、4K間で自動切替

リクロッキング: 対応（全出力ポート）

電源: +12V国際対応電源（ACアダプター付属）

消費電力: 4.80W

寸法: 幅 122.1mm × 奥行き 92.27mm × 高さ 23mm

重量: 238g

動作温度範囲: 0°〜40°C
