プロフェッショナルな映像伝送を支える信頼のマルチケーブルとは？

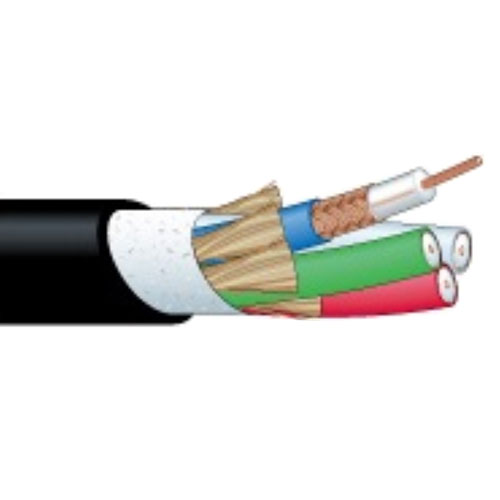

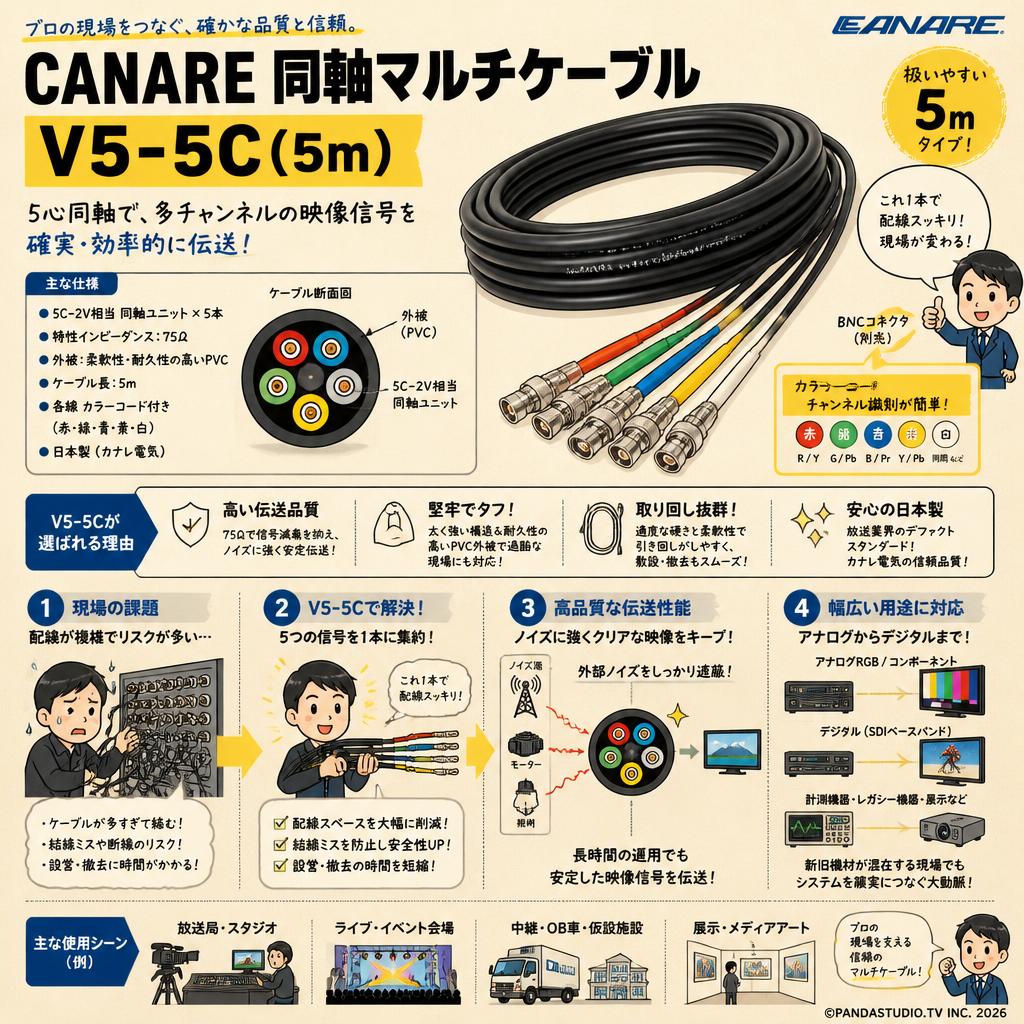

「CANARE Coaxial CABLE V5-5C(5m)」は、放送局や大規模なイベント会場などで多チャンネルの映像信号を確実かつ効率的に伝送するために設計された、プロフェッショナル仕様の5心同軸マルチケーブルです。映像制作やイベント設営の現場では、RGB信号やコンポーネント信号、あるいは複数の同期信号を同時に送受信するケースが頻繁に発生します。本製品は、国内の放送業界でデファクトスタンダードとなっているカナレ電気の高品質な同軸ケーブル（5C-2V相当）を5本束ね、1つの頑丈なシース（外被）で覆うという独自の構造を採用しています。これにより、現場のエンジニアは複雑な配線システムをシンプルかつ安全に構築することが可能となります。

なぜ多チャンネル伝送に専用マルチケーブルが必要とされるのか？

複数のビデオ信号を個別の単線ケーブルで配線した場合、設営時の煩雑さやテープダウンの手間が増大するだけでなく、現場での結線ミスやケーブルの絡まりによる断線リスクが飛躍的に高まります。特に、限られた時間内で確実なシステム構築が求められるライブイベントや仮設スタジオの設営において、配線トラブルは致命的な放送事故に直結します。本製品が解決する最大の課題は、この「現場における物理的な配線リスクの排除」です。5つの信号ラインを物理的に1本化することで、機材裏の配線スペースを劇的に整理し、どのラインがどの信号を伝送しているのかを一目で把握できる環境を提供します。

カナレ電気ならではの堅牢な設計思想と独自の構造

本製品の内部に採用されている5C-2V相当のユニットケーブルは、75Ωの特性インピーダンスを厳密に維持し、高周波帯域における信号の減衰を最小限に抑える設計が施されています。これにより、外部からの電磁ノイズの干渉を受けにくく、長時間の運用でも安定したクリアな映像信号を伝送し続けることができます。また、5本の太い同軸ケーブルを束ねながらも、外被には柔軟性と耐久性を兼ね備えた特殊なPVC（ポリ塩化ビニル）素材が使用されており、現場での過酷な引き回しや、床面に這わせた際の踏みつけに対する高い耐性を誇ります。この「伝送品質」と「物理的堅牢性」の両立こそが、プロの現場で指名され続ける理由です。

現場の運用効率を劇的に向上させる取り回しの良さ

5mという長さは、ラック内にマウントされたスイッチャーから近接するパッチパネルへの接続や、ベースステーション周辺の機器間をルーティングする際に最も扱いやすい絶妙なサイズ感です。長すぎるケーブルは余剰分の処理に手間取りノイズの原因にもなりますが、5mであれば無駄のないスマートなワイヤリングが可能です。また、各ユニットケーブルのシースはカラーコード化（赤・緑・青・黄・白など）されており、BNCコネクタの接続時にチャンネルの識別が容易に行えるよう工夫されています。これにより、薄暗いステージ裏や機材ラックの奥でも、確実かつスピーディなパッチング作業が実現します。

アナログからデジタルまで幅広いシステムに適合する汎用性

現代の映像制作現場はデジタル（SDIやIP伝送）が主流となっていますが、特定の計測機器、レガシーな放送設備、あるいはメディアアートの展示などにおいて、アナログRGBやコンポーネント信号の確実な伝送は依然として重要な役割を担っています。また、5Cサイズの太いコアを持つ本製品は、5mという短距離であればベースバンドのデジタル信号伝送用としても十分なパフォーマンスを発揮します。新旧の機材が混在する過渡期の現場や、特殊な映像ルーティングが求められるプロジェクトにおいて、この汎用性の高いマルチケーブルは、システム全体を繋ぐ極めて重要な大動脈として機能します。

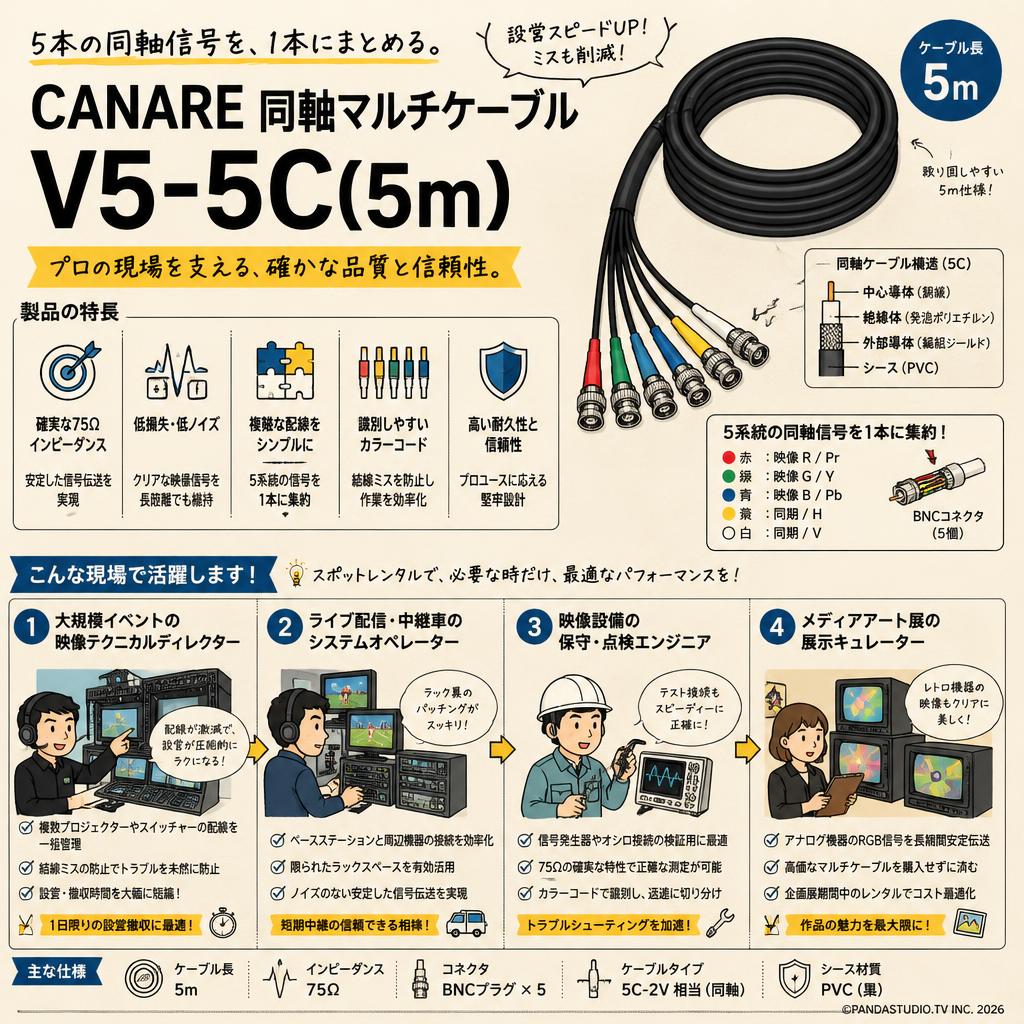

• 大規模イベントの映像テクニカルディレクター

  複数台のプロジェクターやスイッチャーを駆使するイベントで、複雑な配線を一括管理する専門家です。1日限りの設営撤収が求められるスポットレンタルにおいて、5本のケーブルを1本にまとめた本製品を導入することで、結線ミスの防止と設営時間の圧倒的な短縮という課題を解決します。

• ライブ配信・中継車のシステムオペレーター

  中継現場において、ベースステーションと周辺機器の間で複数系統の映像・同期信号をやり取りする技術者です。週末のスポーツ中継などの短期レンタルで本製品を活用し、限られたラックスペース裏での煩雑なパッチング作業を効率化し、ノイズのない安定した信号伝送環境を構築します。

• 映像設備の保守・点検エンジニア

  既存の放送設備やホール音響映像システムの定期点検・改修を行うプロフェッショナルです。テスト用の信号発生器やオシロスコープを接続するための検証用機材としてスポットレンタルし、確実な75Ωインピーダンスと識別しやすいカラーコードによって、迅速なトラブルシューティングを実現します。

• メディアアート展の展示キュレーター

  アナログビデオ機器やブラウン管モニターを用いたレトロな映像作品の展示を企画する担当者です。数週間の企画展期間中のみ本製品をレンタルすることで、高価なマルチケーブルを購入することなく、作品が意図した通りのクリアなRGB信号を長期間安定して伝送し続けることができます。

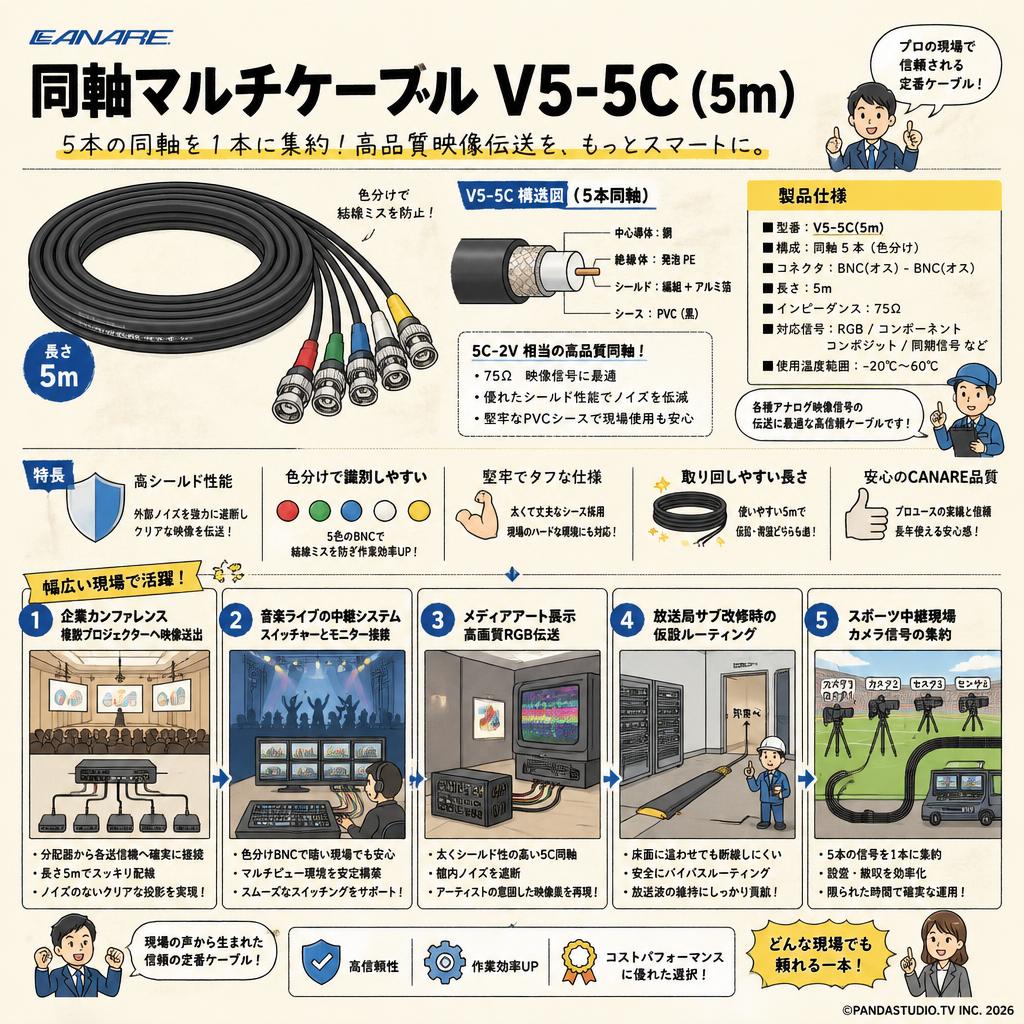

• ホールでの企業カンファレンスにおける複数プロジェクターへの映像送出に最適なケーブル

  大ホールの後方卓からステージ上の複数プロジェクターへ、RGB信号やコンポーネント信号を並行して送出するシーンです。5mという取り回しの良い長さを活かし、分配器から各送信機へのパッチングを確実に行うことで、ノイズのないクリアなプレゼン資料の投影を実現します。

• 音楽ライブの仮設中継システムにおけるスイッチャーとモニター群の接続に役立つ一本

  ステージ袖に組まれた仮設の配信ベースにおいて、メインスイッチャーから複数のプレビューモニターへ各種信号を分配する環境です。各チャンネルが色分けされたBNC端子を接続するだけで、薄暗い現場でも結線間違いを防ぎ、安定したマルチビュー環境を構築してスムーズなスイッチングを支援します。

• アナログビデオ機器を用いたメディアアート展での高画質RGB伝送を支える機材

  美術館の展示室において、古いビデオシンセサイザーからブラウン管モニターへRGB信号を出力するアート作品の展示シーンです。5C-2V相当の太くシールド性の高い同軸ケーブルを使用することで、館内の照明機器等から発生する電磁ノイズを遮断し、アーティストが意図した純粋な映像美を再現します。

• 放送局のスタジオサブ改修時の一時的な仮設ルーティングを安全に行うための選択肢

  副調整室の機材入れ替え工事中に、一時的に別室へ映像信号をバイパスさせる必要が生じたシーンです。床面に直接這わせても断線しにくい堅牢なシース素材のマルチケーブルを用いることで、スタッフの足が引っ掛かるリスクを減らし、安全かつ確実な放送波の維持に貢献します。

• スポーツ中継現場での複数カメラ信号のベースステーションへの集約を効率化するツール

  スタジアムのピッチサイドに設置された複数の小型カメラやセンサーからの同期信号を、中継車近くのベースステーションに集約するシーンです。個別の単線を5本引く手間を省き、1本にまとまった本製品を這わせることで、限られた設営時間内で撤収も容易な効率的なワイヤリングが完了します。

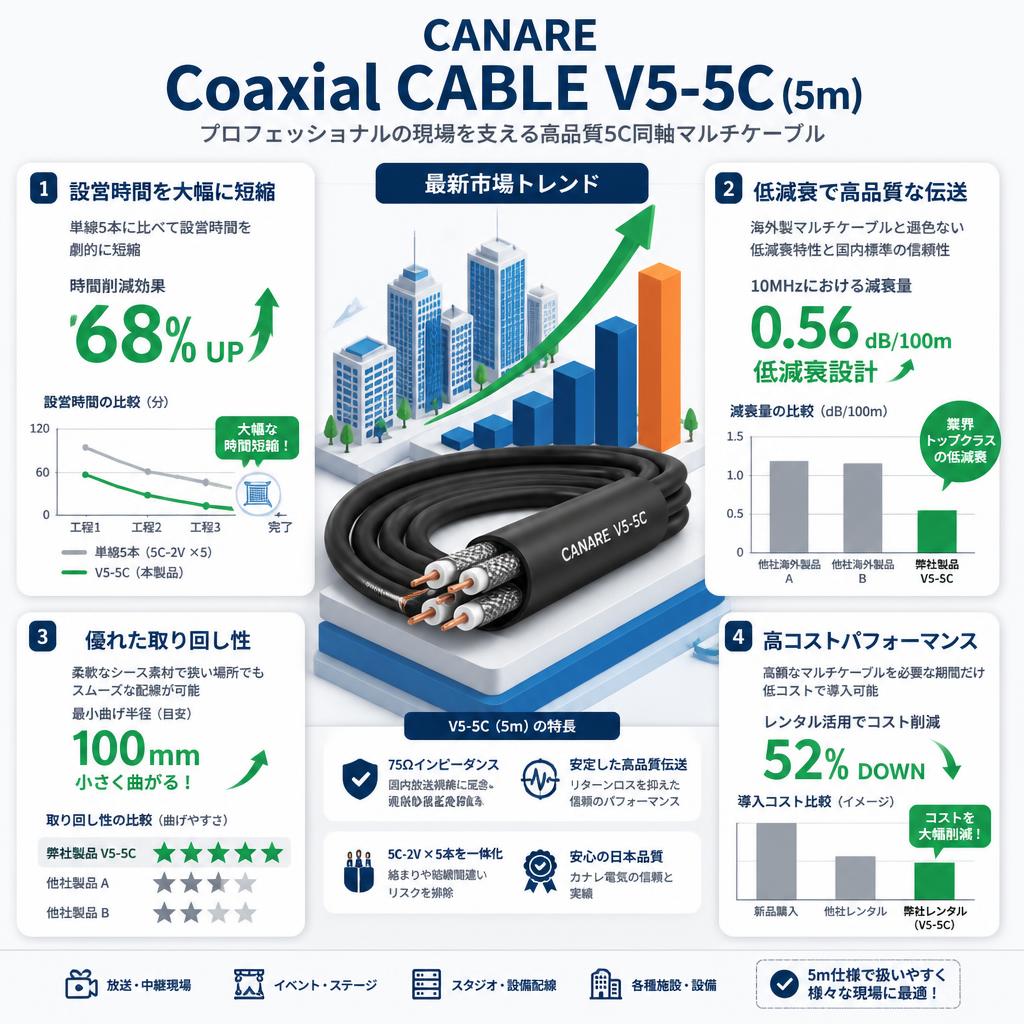

• 単線5本の配線と比較して設営時間を劇的に短縮する一体型構造

  個別の5C-2Vケーブルを5本引き回す場合と比較し、V5-5Cは1本のシースにまとめられているため、配線の引き回しやテープダウンの手間を大幅に削減できます。特に設営時間が限られた現場において、絡まりや結線間違いのリスクを物理的に排除できる点は、他社の単線ケーブル群にはない明確な優位性です。

• BELDEN等の海外製マルチケーブルと遜色ない低減衰特性と国内標準の信頼性

  海外製のマルチケーブルと比較しても、カナレ電気のV5-5Cは国内放送規格に完全に準拠した75Ωインピーダンスを厳密に保持しています。10MHz帯域での減衰量が極めて低く設計されており、国内のあらゆる映像機器とインピーダンスの不整合を起こすことなく、リターンロスを抑えた高品質な伝送が可能です。

• 柔軟なシース素材による優れた取り回しと断線リスクの低減

  外径約20mmという極太のマルチケーブルでありながら、柔軟性に優れたPVC外被を採用しているため、同等の太さを持つ他社製複合ケーブル（例: 古河電工の一部モデル等）と比較して、ラック裏の狭いスペースでも小さな曲げ半径で配線が可能です。これにより、コネクタ根元への物理的な負荷を軽減します。

• 高額な特殊マルチケーブルを必要な期間だけ低コストで導入可能

  プロ仕様の5同軸マルチケーブルは新品で購入すると非常に高価であり、保管場所も取ります。スポットレンタルを利用することで、初期投資を抑えつつ、必要な長さ（5m）のメンテナンスが行き届いたケーブルをイベント期間中だけ使用できるため、短期プロジェクトや機材検証において非常に高いコストパフォーマンスを発揮します。

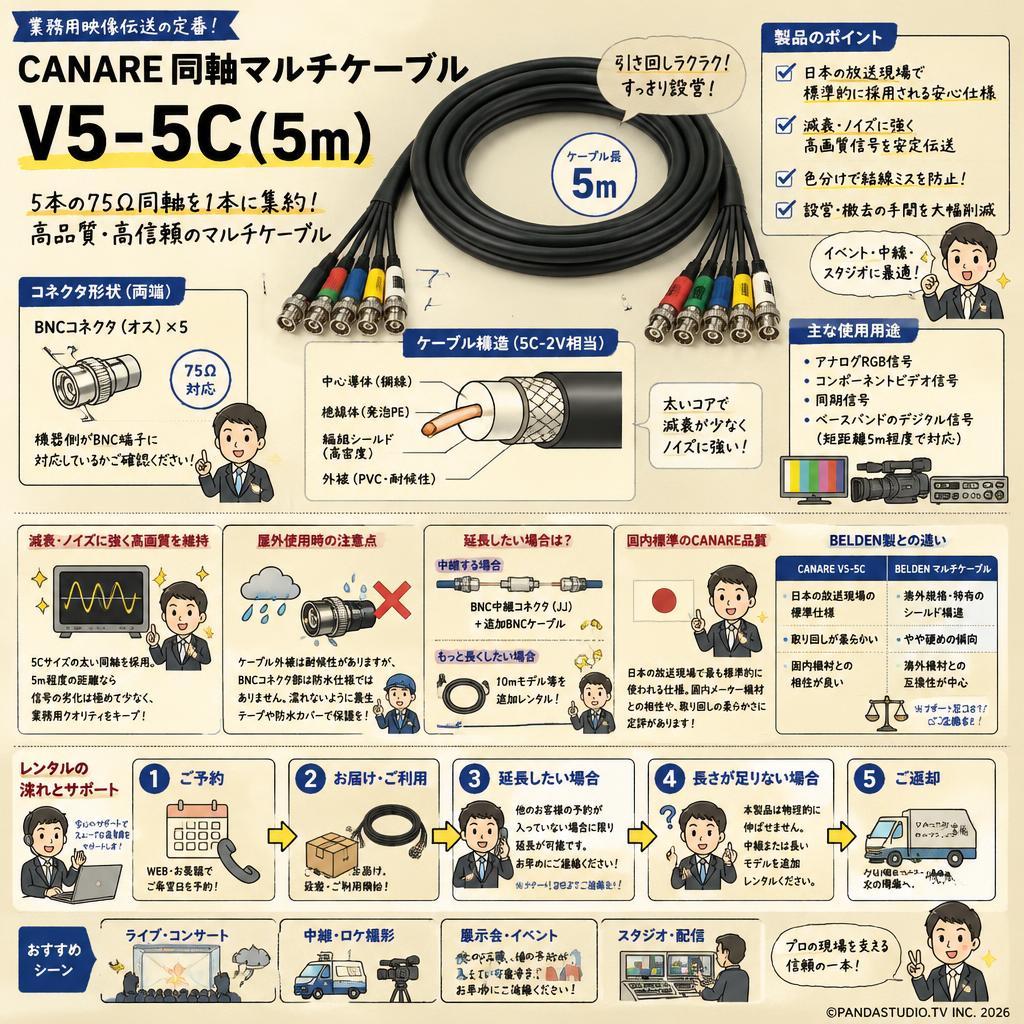

Q: CANARE V5-5Cはどのような映像信号の伝送に使用できますか？
A: 主にアナログRGB信号、コンポーネントビデオ信号、同期信号などの多チャンネル伝送に使用されます。5C-2V相当の同軸ケーブルを使用しているため、5mという短距離であればベースバンドのデジタル信号の伝送にも対応可能です。

Q: レンタルされるケーブルの両端のコネクタ形状は何ですか？
A: 一般的に、各ユニットケーブルの両端には75Ω対応のBNCコネクタ（オス）が5つずつ取り付けられています。機器側がBNC端子を受け付ける仕様であることを事前にご確認ください。

Q: 5mの長さで映像信号の減衰やノイズは発生しませんか？
A: 5Cサイズの太いコアを持つ高品質な同軸ケーブルを採用しているため、5m程度の距離であれば信号の減衰や外部ノイズの影響は極めて少なく、業務用の高画質伝送を十分に維持できます。

Q: 屋外の雨天環境や水たまりのある場所で使用できますか？
A: 本製品のケーブル外被自体は耐候性がありますが、両端のBNCコネクタ部分は防水仕様ではありません。屋外で使用する際は、コネクタ部分が濡れないよう養生テープや防水カバーでの保護が必須です。

Q: 単線の5C-2Vケーブルを5本レンタルするのと比べてどのようなメリットがありますか？
A: 5本のケーブルが1本の太い外被でまとめられているため、設営時の引き回しが1回で済み、テープダウンの手間が省けます。また、各コネクタが色分けされているため結線ミスを防げるのが最大のメリットです。

Q: 利用途中でレンタル期間を延長できますか？
A: はい、他のお客様の予約が入っていない場合に限り、レンタル期間の延長が可能です。イベントのスケジュールが延びた際などは、お早めにサポート窓口まで延長の手続きをご連絡ください。

Q: レンタル期間中にケーブルの長さが足りなくなった場合、どうすればよいですか？
A: 本製品自体を物理的に伸ばすことはできません。長さが不足した場合は、別途BNC中継コネクタ（JJ）と追加のBNCケーブルをレンタルして延長するか、より長い10mモデル等を追加レンタルしていただく必要があります。

Q: BELDEN製のマルチケーブルと比較してどう違いますか？
A: BELDEN製は海外の放送規格や特有のシールド構造を持つ場合がありますが、CANARE V5-5Cは日本の放送現場で最も標準的に使われている仕様であり、国内メーカーの機材との物理的な相性や取り回しの柔らかさに定評があります。

• CANARE Coaxial CABLE V5-5C(10m)...
  長距離の引き回しが必要な中・大規模会場の設営を担うエンジニアに適した10mのロングモデル
• CANARE Coaxial CABLE V5-3C(5m)...
  より細く軽量な3C仕様を採用しており、取り回しを最優先する小規模スタジオの配線向け
• BELDEN 5同軸マルチケーブル 5m...
  海外の放送規格に準拠したシステムを組むエンジニアに好まれる高耐久・高シールドモデル
• CANARE 5BNC-5BNC アナログRGBケーブル 5m...
  主に古いプロジェクターやPCのVGA/RGB信号伝送に特化してアセンブリされた専用ケーブル
• CANARE BNCケーブル 5C-2V 5m (5本セット)...
  各機器が離れた場所に配置されており、マルチケーブルの一体化が逆に不便な現場向け

映像テクニカルディレクター (40代 男性) 設営撤収の時間が劇的に短縮。重量には注意 : 評価 ★★★★☆ 4.5

展示会のブース設営でレンタルしました。5本の映像ラインを一度に敷設できるため、現場での作業効率が圧倒的に向上し、結線ミスもゼロでした。ただ、5Cサイズの同軸が5本束ねられているためケーブル自体が太く、5mでも約2kgとそれなりの重量がある点には注意が必要です。

イベント設営スタッフ (30代 女性) 確実なRGB伝送が可能。取り回しには少し力が必要 : 評価 ★★★★☆ 4.0

古いプロジェクターへコンポーネント信号を送るために使用。カナレ製だけあってコネクタの嵌合もしっかりしており、映像のノイズは全くありませんでした。ケーブルの外径が20mmほどあるため、狭いラックの裏で鋭角に曲げるような配線には向いておらず、余裕を持ったルート確保が必須です。

配信エンジニア (50代 男性) 信頼のカナレ品質。5mという長さは用途を選ぶ : 評価 ★★★☆☆ 3.5

卓回りのパッチング用にレンタルしました。品質面は全く文句なしの国内標準クオリティです。ただ、5mという長さはラック間を繋ぐには少し長く、逆に会場の端から端へ這わせるには短いため、事前に現場のレイアウトと必要な配線長を正確に計測しておくことをお勧めします。

必須アクセサリ

• BNC中継コネクタ (5個セット)...
  既存のケーブルと接続して配線長を延長する際や、メス端子への変換に必須となるジョイントパーツ

用途別のおすすめ

• ケーブルプロテクター (床用)...
  展示会やライブ会場で、観客の動線を横切る配線を保護し、踏みつけによる断線を防ぐために併用
• マジックテープ式ケーブルタイ...
  余った極太ケーブルを安全に束ねたり、トラスやラックに固定して整然とした配線ルートを確保するために追加

代替・類似製品

• CANARE Coaxial CABLE V5-5C(10m)...
  5mでは長さが足りない中・大規模な会場設営や、余裕を持った引き回しが必要な現場向けのロングバージョン
• CANARE BNCケーブル 5C-2V 5m...
  5回線も必要なく、単一の映像信号のみを伝送する場合に適した取り回しの良い単線ケーブル

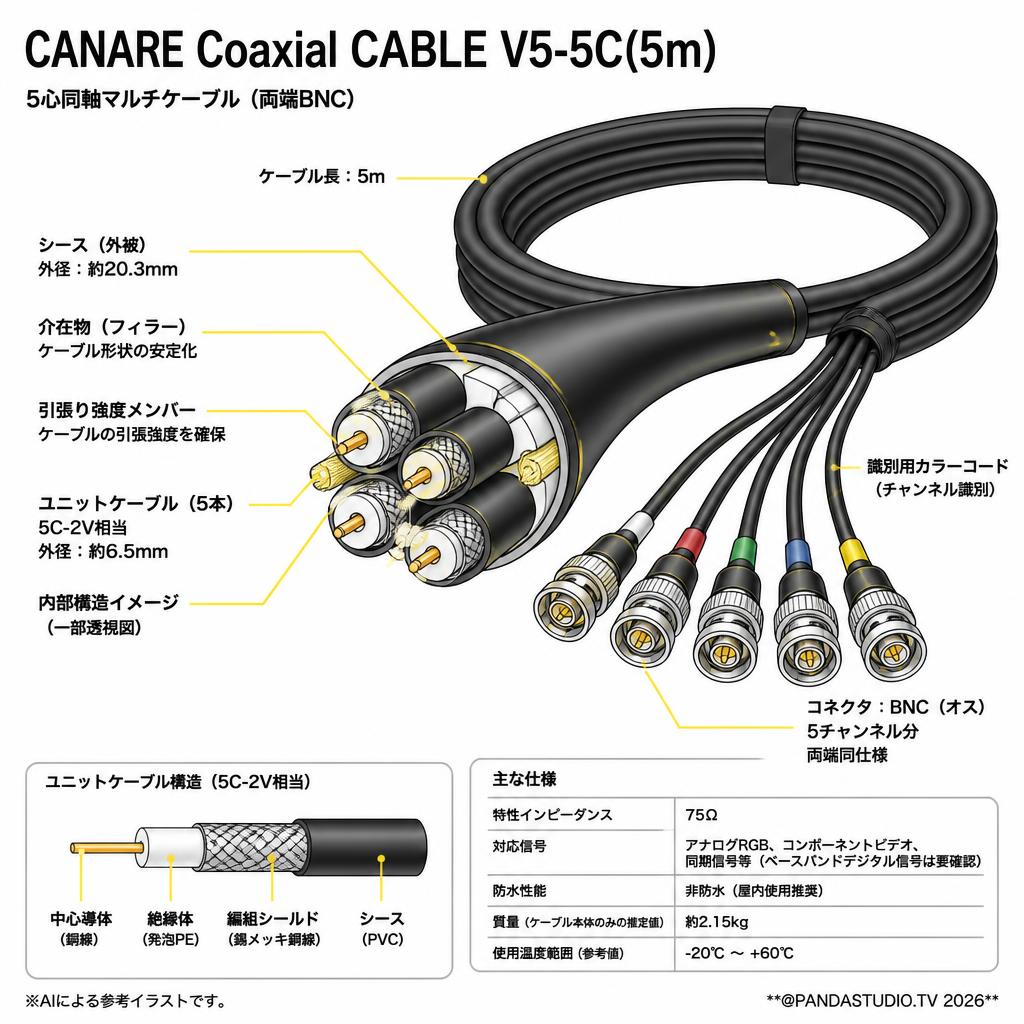

ケーブルタイプ: 5心同軸マルチケーブル

ユニットケーブル: 5C-2V相当

特性インピーダンス: 75Ω

シース（外被）外径: 約 20.3mm

ユニットケーブル外径: 約 6.5mm

コネクタ形状: 両端BNC（5チャンネル分、カラーコード識別）

長さ: 5m

質量: 約 2.15kg（ケーブル本体のみの推定値）

防水性能: 非防水（屋内使用推奨）

対応信号: アナログRGB、コンポーネントビデオ、同期信号等（ベースバンドデジタル信号は要確認）
